Корпус IP-телефона с планшетом Infotecs

Решаем конструкторскую задачу — у корпуса IP-телефона с планшетом Infotecs уже есть дизайн. Мало того, и сам телефонный аппарат существует физически. Его корпус изготовлен из фрезерованного алюминия. Это солидно, красиво, но... дорого.

Поэтому нам нужно переделать конструкцию под другой материал (при этом, естественно, меняется и технология изготовления), а заодно и устранить уже найденные в ней недостатки.

•
•
•
•

Дизайн IP-телефона с планшетом

Проконсультироваться по своему проекту

Задачи и решения

Проблемы, которые решили	Снизить стоимость производства имеющегося корпуса за счет замены металла на пластик, обеспечить изготовление небольшой серии (несколько десятков штук)
Что нужно сделать? Задачи	1. Основные элементы IP-телефона с планшетом  — это корпус, несъемный и неразборный планшет, телефонная трубка и расположенная в корпусе плата управления. Сложность: готовой телефонной трубки на момент начала работ нет — она заимствуется из параллельного проекта. Это значит, что приходится ждать, пока она будет готова.   2. Еще одна проблема, унаследованная от старой конструкции: планшет, закрепленный на петлях, можно приподнимать, чтобы смотреть на его экран во время разговора было удобнее. Однако он достаточно тяжелый — при его подъеме корпус стремится оторваться от поверхности. А если настроить петли слабее, то экран складывается. Поэтому в новой версии нам нужно добавить утяжелитель для корпусного основания.  3. Дополнительный нюанс — при смене материала могут возникнуть проблемы с креплением планшета — ведь жесткость корпуса снизится. По этой же причине между планшетом и базой может пропасть связь (в конструкции используются POGO-контакты). При разработке обновленной конструкции нужно это учесть и обеспечить непрерывный контакт. Кроме того, динамики планшета не должны быть перекрыты элементами корпуса. 4. Учесть, что при движении планшета он либо петли не должны задевать корпус. 5. Основание корпуса должно иметь противоскользящие ножки, степень защиты оболочки — IP30.  6. Выбрать место для размещения шильдика с названием производителя и таблички с техническими характеристиками
Решения и объем работ	1. Разработали новую конструкцию корпуса исходя из замены материала — под производство путем литья пластика в силиконовые формы. 2. Интегрировали в конструкцию новую телефонную трубку. 3. Решили проблему со складыванием планшета. 4. Изготовили полноразмерный прототип. 5. Подготовили оценку мелкосерийного производства на двух фабриках — в РФ и Китае

Начинаем работы с эскизной конструкции — иными словами, упрощенной. Какие-то элементы в ней могут отсутствовать, какие-то обозначаются лишь условно.

•
•
•
•
•
•
•
•
•
•

Сразу пришлось увеличивать телефонную трубку, взятую из параллельного проекта: утвержденный динамик в ней не умещался.

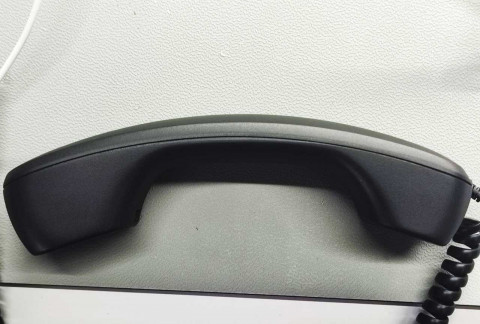

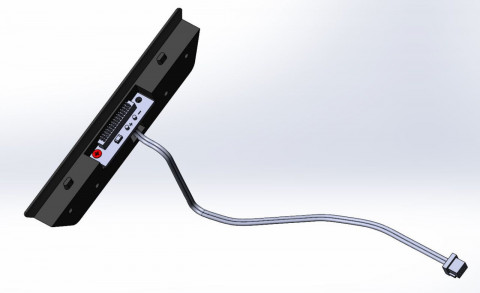

Модель трубки

Этапы работ

1. Разработка технического задания.

2. Разработка конструкции

3. Разработка конструкторской документации

4. Прототипирование

5. Оценка производства

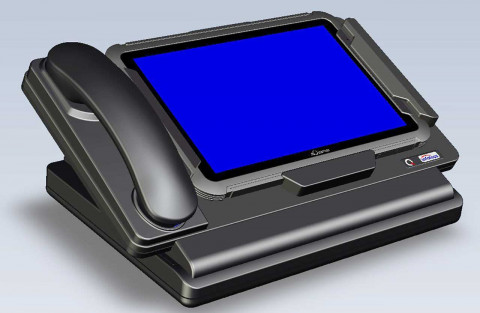

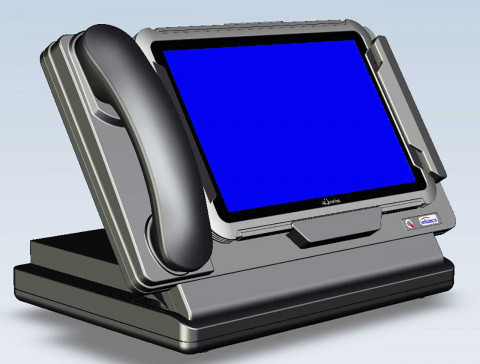

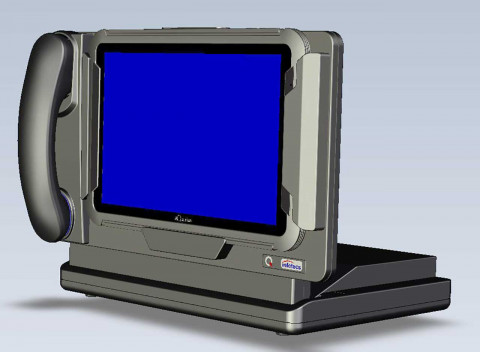

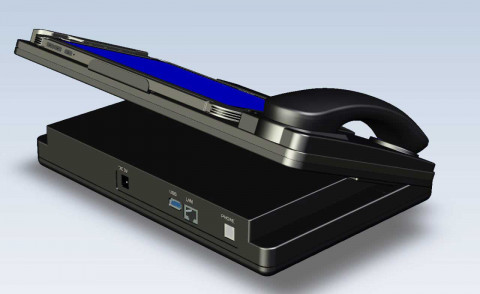

Первая версия конструкции:

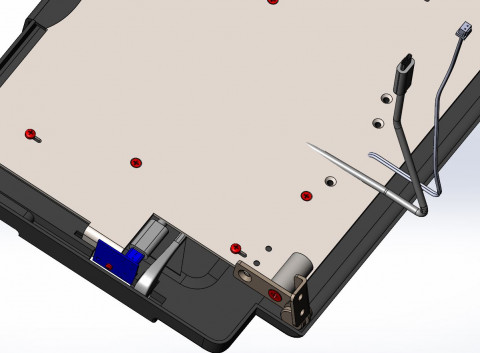

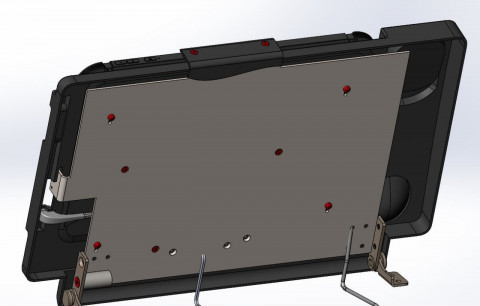

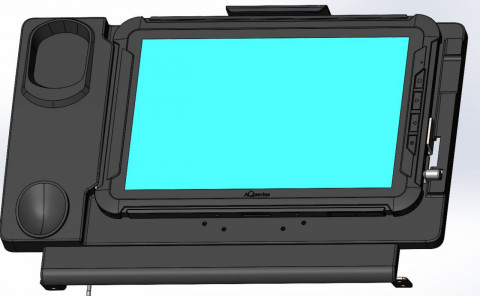

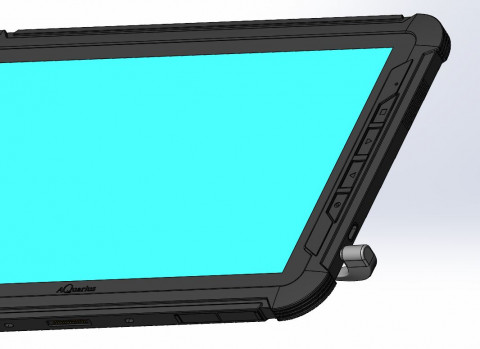

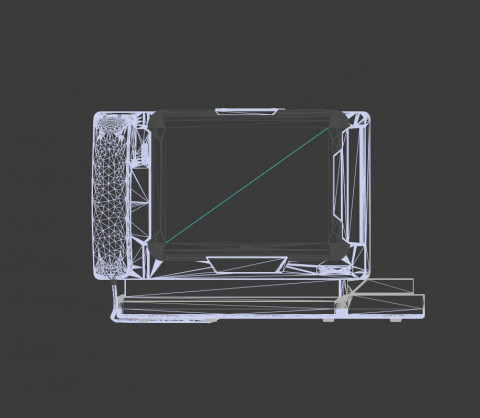

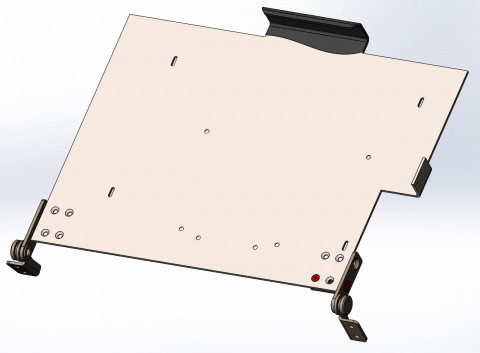

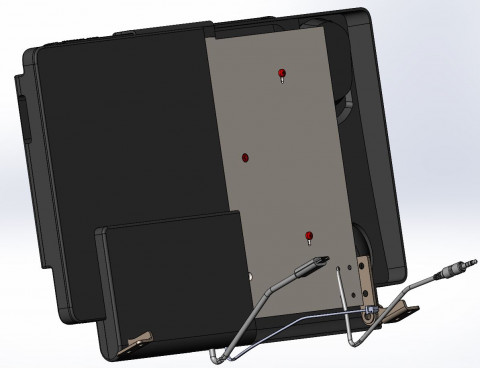

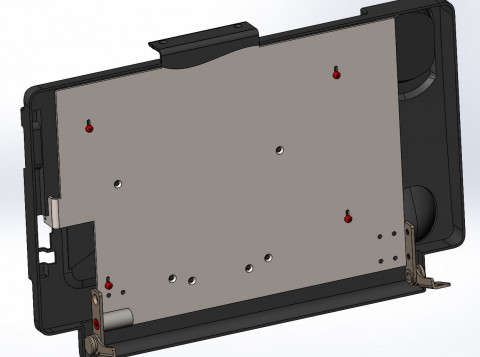

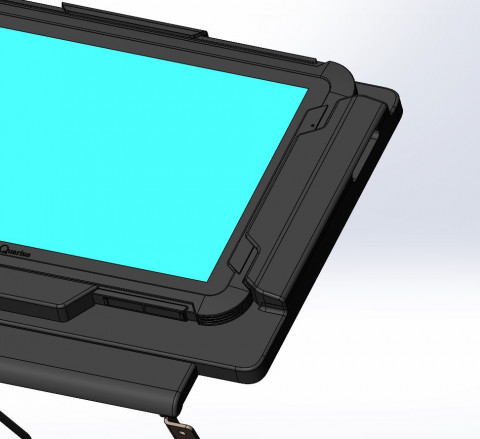

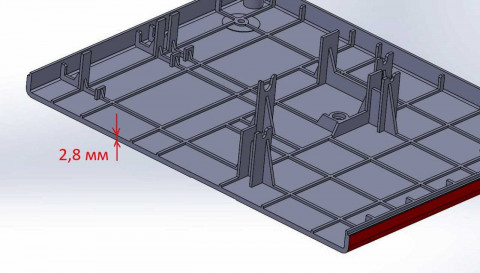

3D-модель (фрагменты):

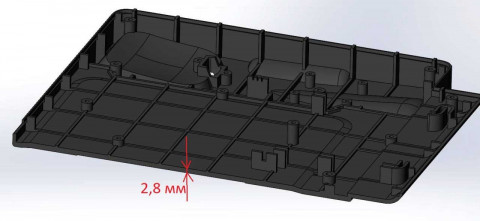

Согласовали конструкцию и приступили к прототипированию. Прототип будет изготовлен из фрезерованного пластика и выкрашен. Сейчас задача — максимально приблизиться к серийному корпусу по характеристикам и внешнему виду.

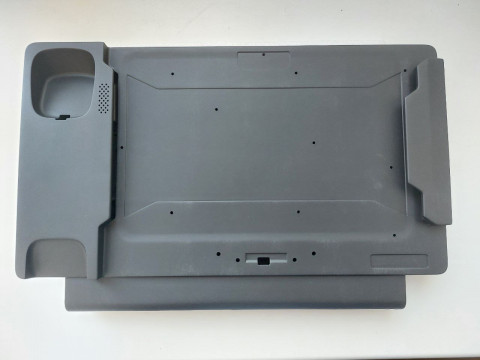

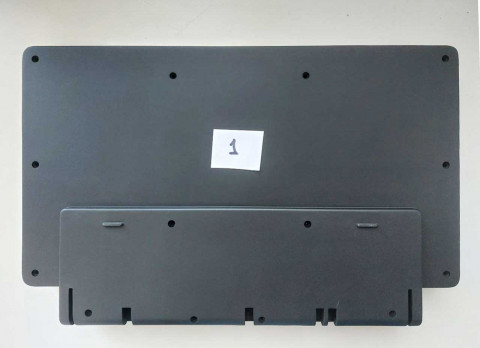

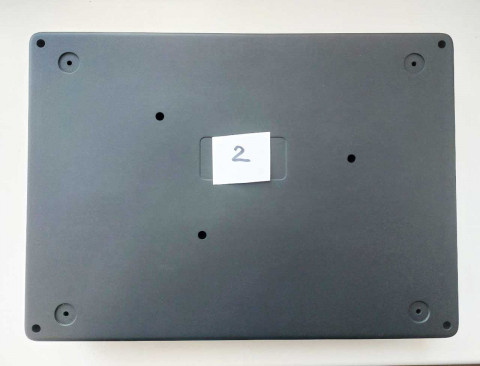

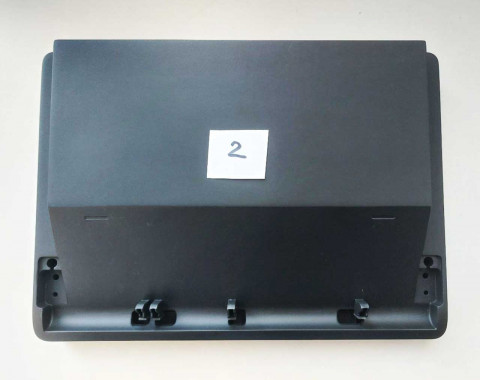

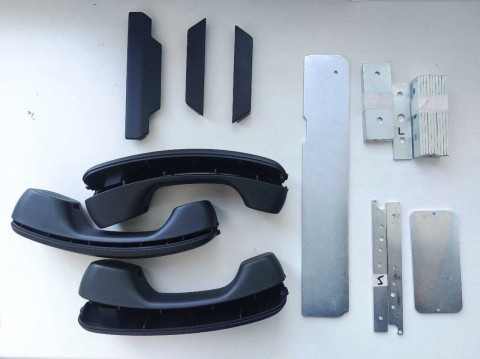

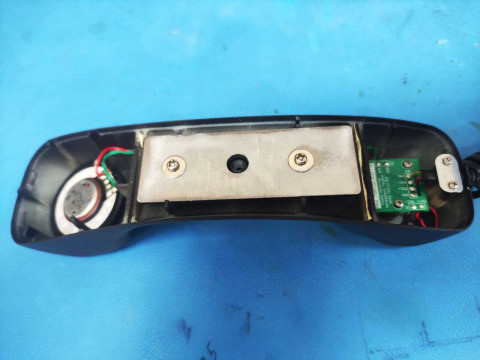

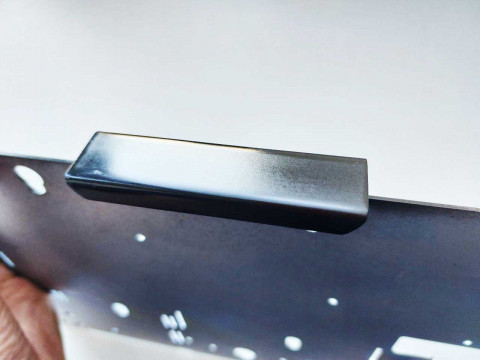

Детали прототипа и корпус телефона и трубки в сборе:

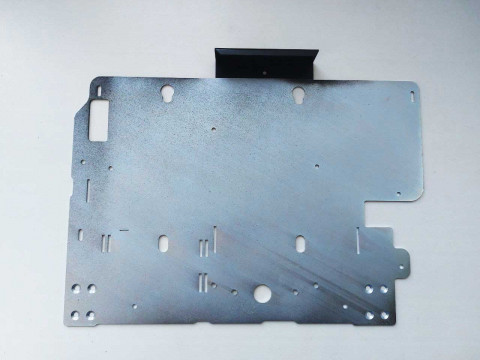

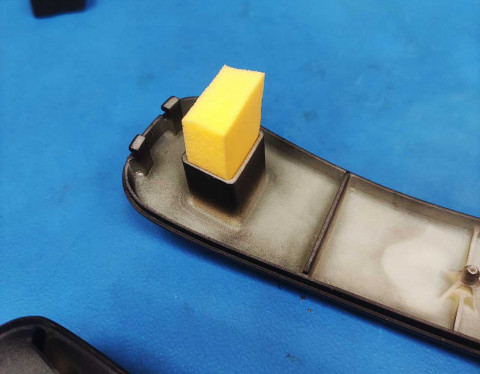

Элементы утяжеления корпуса — стальные пластины.

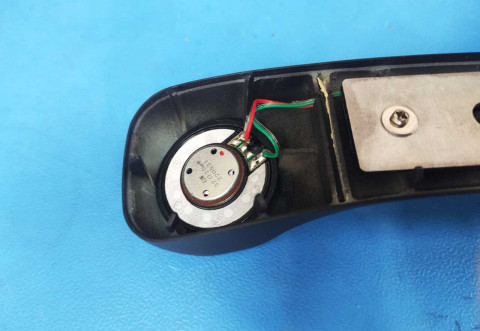

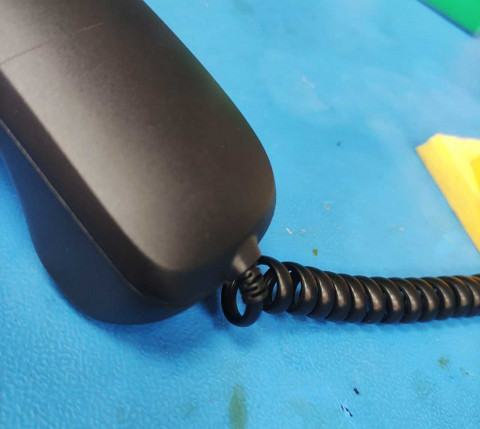

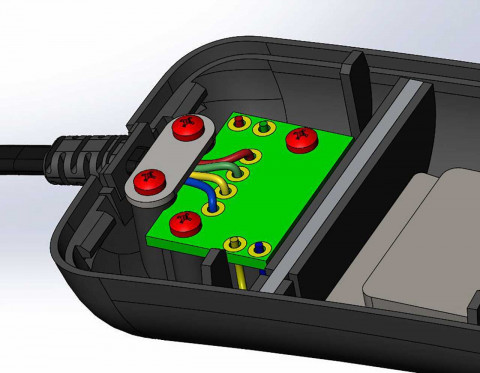

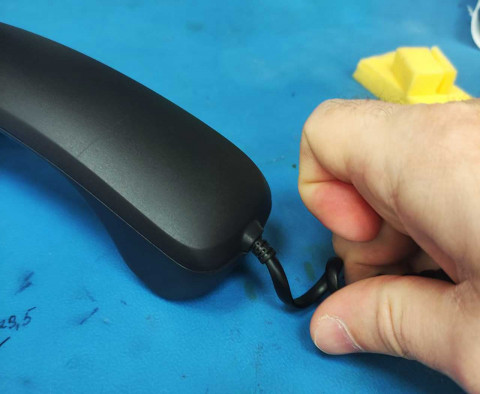

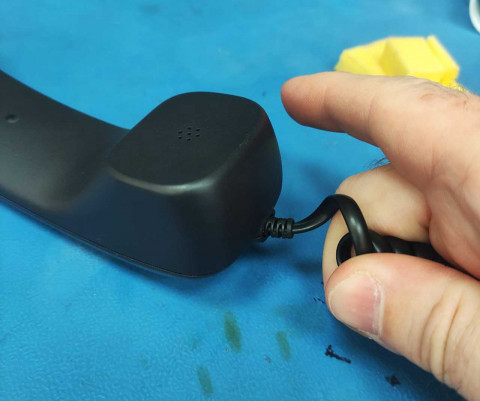

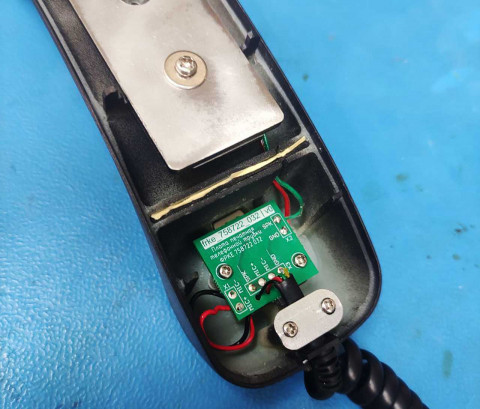

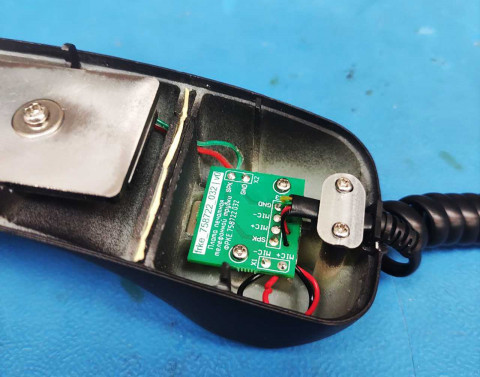

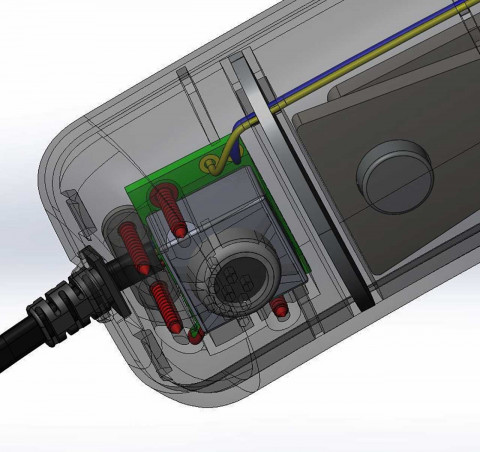

Сборка трубки:

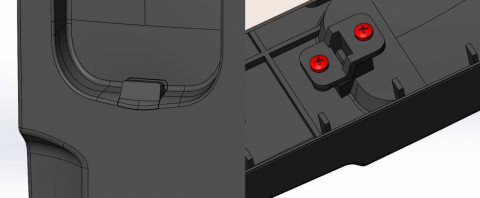

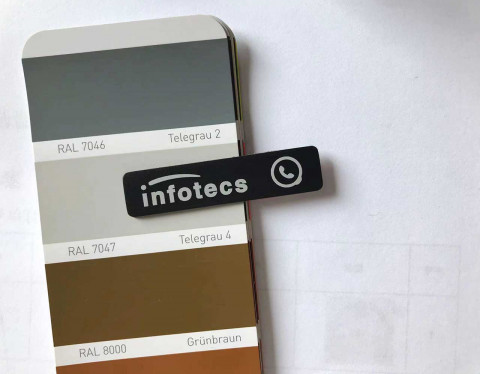

Прорабатываем мелочи наподобие шильдика с названием производителя. Шильдик будет из того же материала, что и корпус устройства, для него предусмотрели углубление.

Еще на сборке мы в Формлабе проверили корпус на визуальную целостность и эргономику — щели, зазоры, люфты, заедания, жесткость. Предложили изменить материал одной из деталей, чтобы упростить сборку. Отправили на тестирование первый собранный образец, получили замечания. По ним скорректировали конструкцию — уменьшили вес основания, внесли изменения в параметры ложемента для трубки, чтобы она не сдвигалась, увеличили жесткость крышки нижней части и отправили обновленный пакет КД на производство.

Сроки, цены, технологии

Над проектом работали	Технический писатель, конструктор, руководитель проекта
Технологии и материалы	Фрезеровка пластика (прототип), литье пластика в силиконовые формы (серийное изделие), окраска пластика
Производство	Ruicheng (прототип)
Тираж	Несколько десятков штук

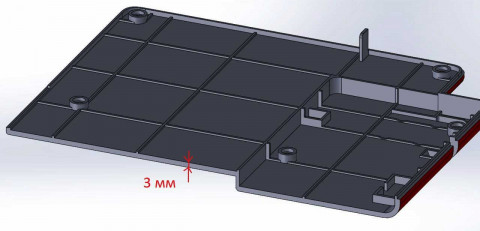

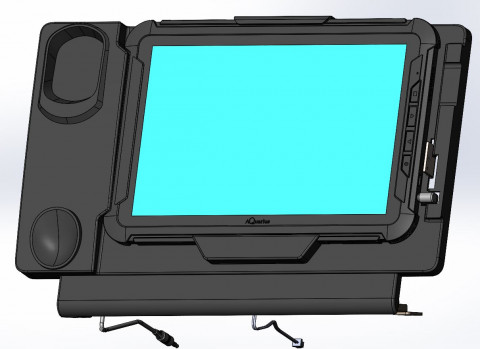

3D-модель серийного телефона и фрагмент конструкторской документации:

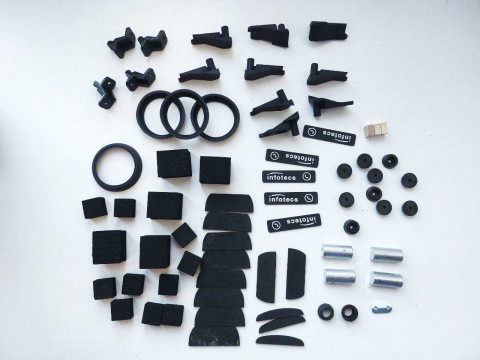

Прежде, чем отправить серийные изделия заказчику, проверили их сами.

Из этих деталей можно собрать весь корпус

Итог работы: по сравнению со старым корпусом (фрезерованным из алюминия) цена нового снизилась в 4.5 раза.

Все права на описанные результаты интеллектуальной деятельности защищены и принадлежат АО «ИнфоТеКС».
