Корпус караоке-системы AST-350

Нет, здесь мы не переделываем за собой же, а создаем новую модель устройства.  Для АСТ мы сделали уже много караоке-систем: вот предыдущая модель устройства. А вот и еще: раз, два, три, четыре.

Ну хорошо, здесь все-таки будет использована одна из прошлых наработок, но на сложность задачи это никак не повлияет.

Проконсультироваться по своему проекту

Задачи и решения

Проблема, которую решили	У заказчика нет своих промдизайнеров. А рынок высококонкурентный, поэтому обновлениями продукта компания занимается постоянно. И это правильно: вы же знаете, в бизнесе надо бежать, чтобы просто остаться на месте. А если хотите опередить конкурентов, надо бежать вдвое быстрее
Цель клиента	Запуск продаж новой модели устройства в отличном от прошлых моделей дизайне
Что нужно сделать? Задачи	1. Состав корпуса — основная часть и лицевая панель. На последней есть кнопка «Standby», выход USB-порта, окно инфракрасного датчика и кнопка включения/выключения. 2. Габариты корпуса караоке-системы заточены под установку в стандартную серверную стойку.  3. Крайне нежелательно переносить расположение внешних разъемов: они привязаны к расположению разъемов на материнской плате. Хотя некоторые элементы все же можно передвигать. Но незначительно.  4. Лицевая панель — либо полностью из пластика, либо в ней должно быть радиопрозрачное окно для внутренней антенны.  5. В корпусе не должно быть тонких элементов, которые легко сломать.  6. Крепления в шкаф (стойку) надо взять от предыдущей модели. Предусмотреть усиления в месте крепления и отверстия для винтов. 7. По дизайну: цвет — черный, один из вариантов внешнего вида корпуса — асимметричный.  8. Самое важное: новое устройство никак не должно вызывать ассоциации с предыдущей моделью
Решения и объем работ	1. Совместно с клиентом сделали дизайн.   2. Разработали конструкцию

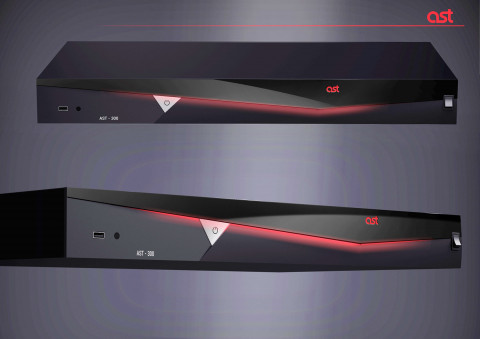

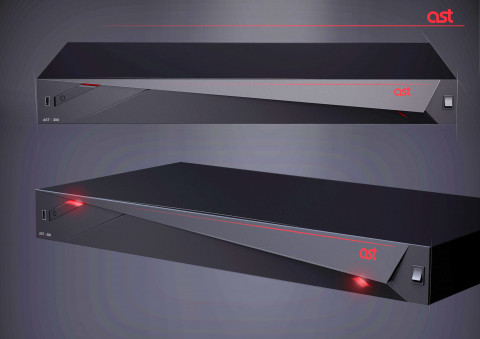

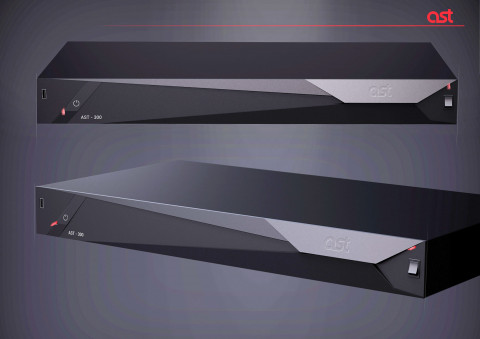

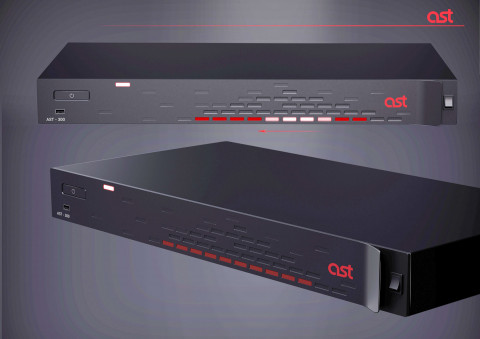

Первые эскизы — ищем концепт. На этом этапе важно определиться, в верном ли направлении движемся. Детали проработаем позже:

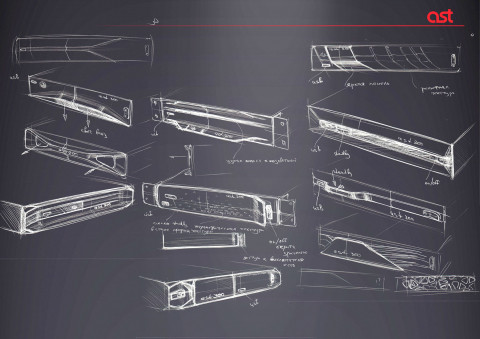

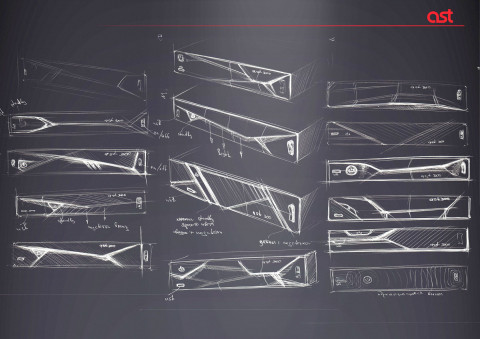

На всякий случай добавили и совсем черновые эскизы:

•
•
•
•
•
•
•
•

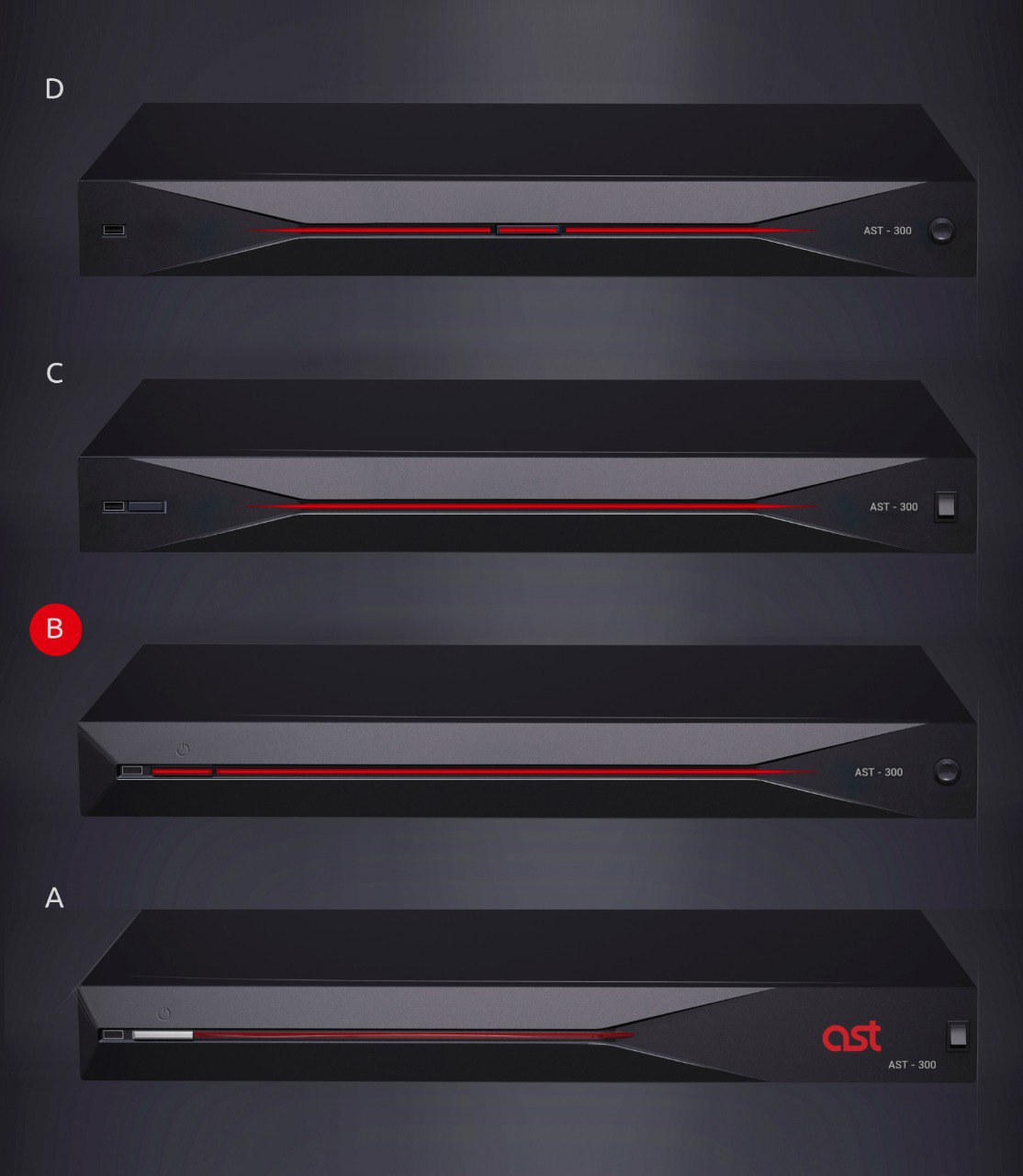

Заказчики подумали и немного сами улучшили концепты. Зато уже на этом этапе определился лидер — вариант B:

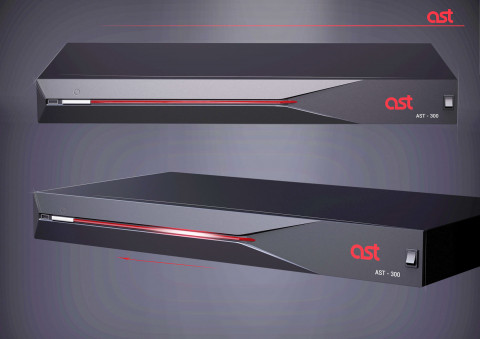

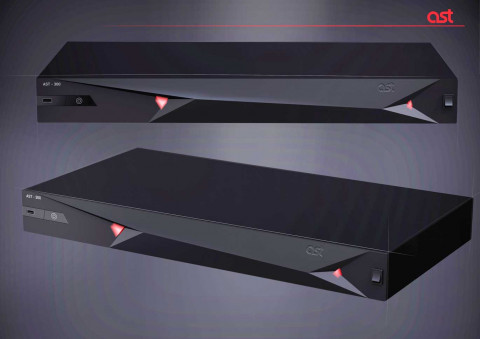

Следующий заход на эскизы:

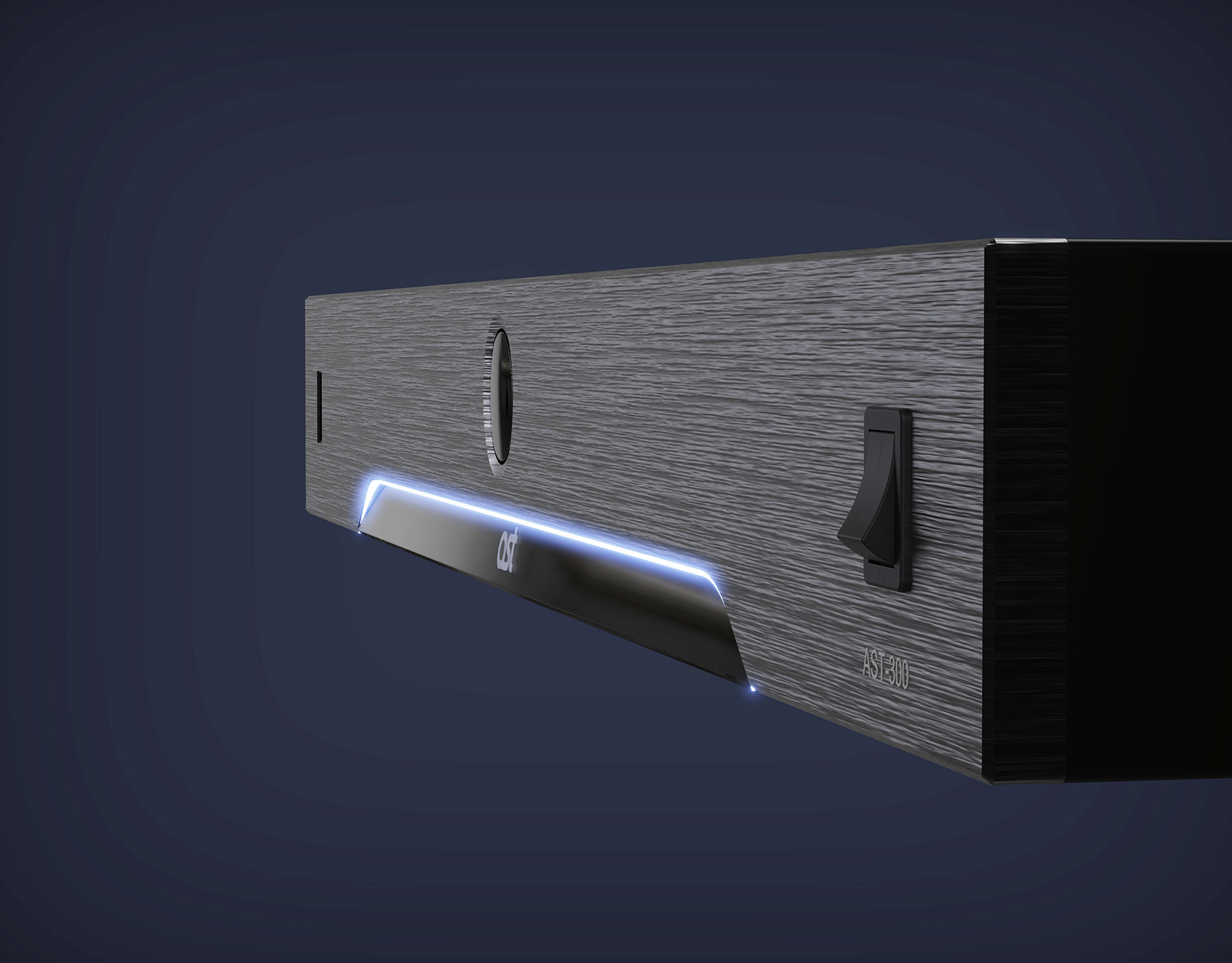

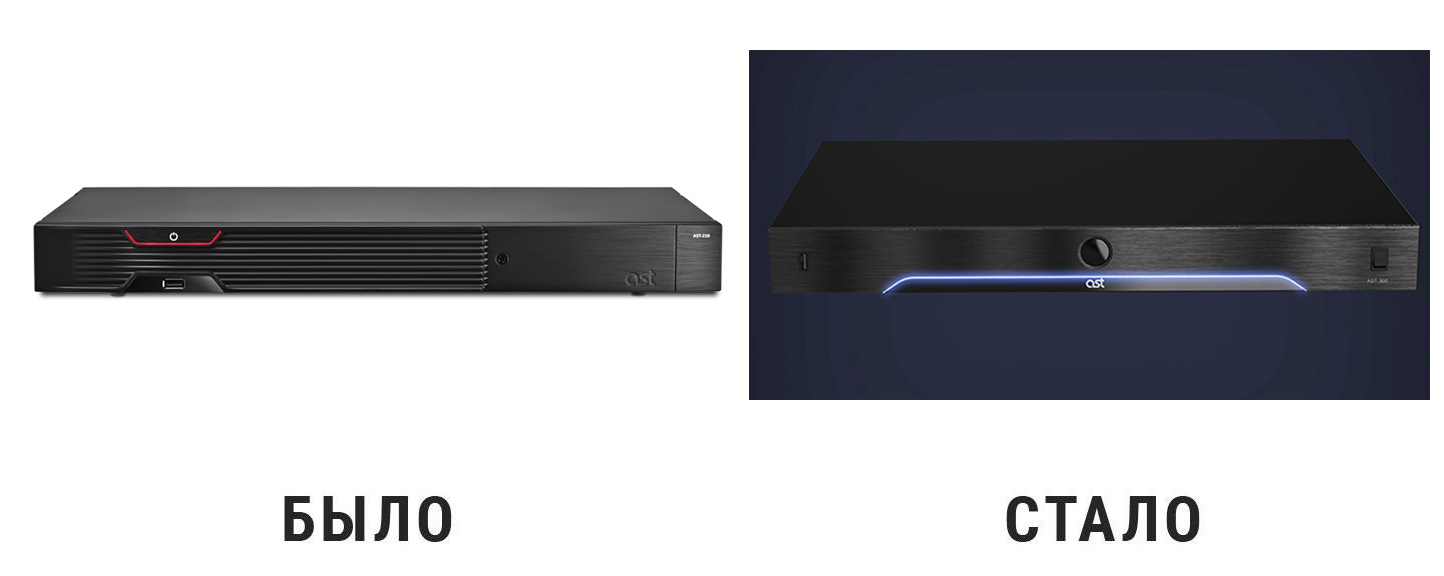

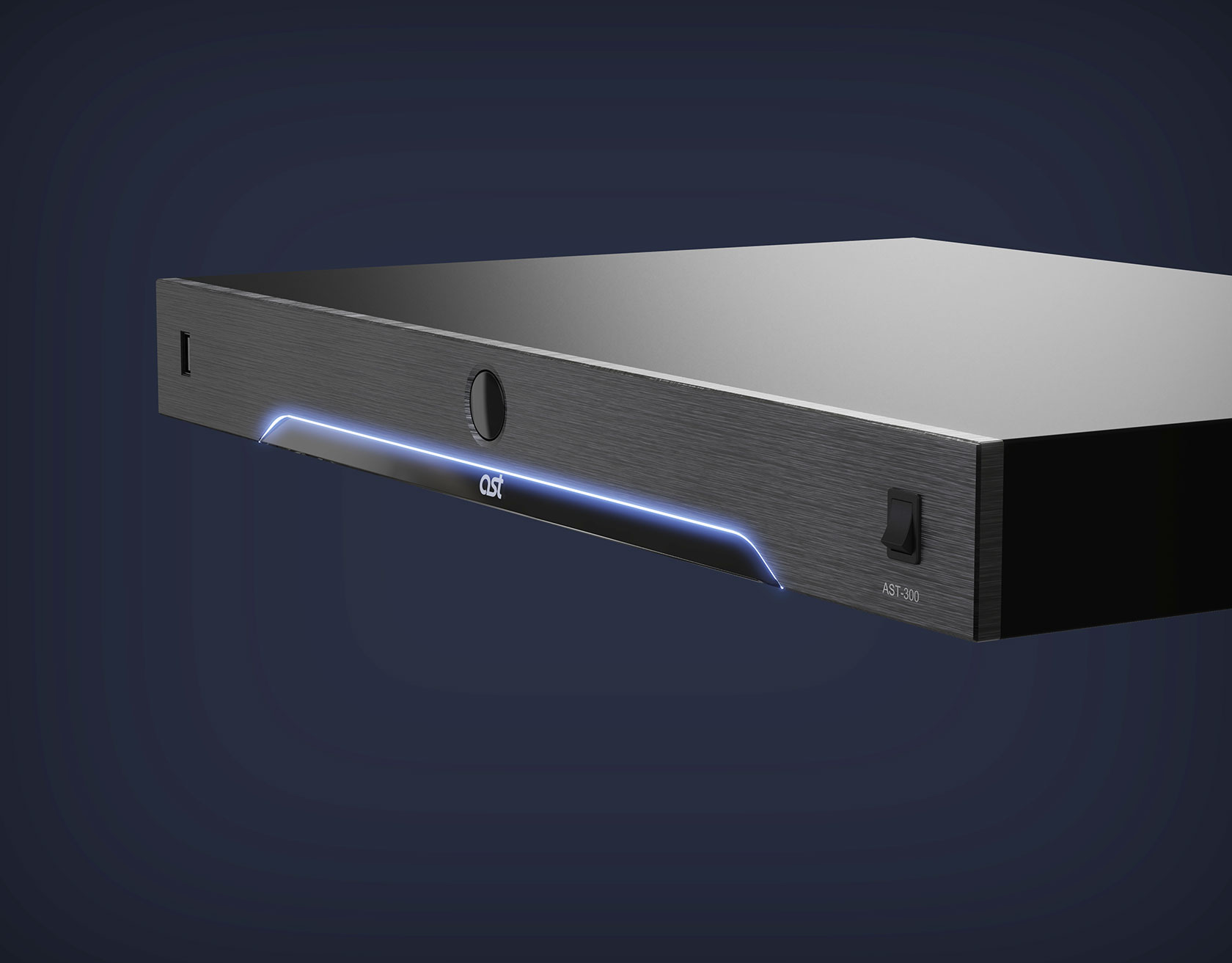

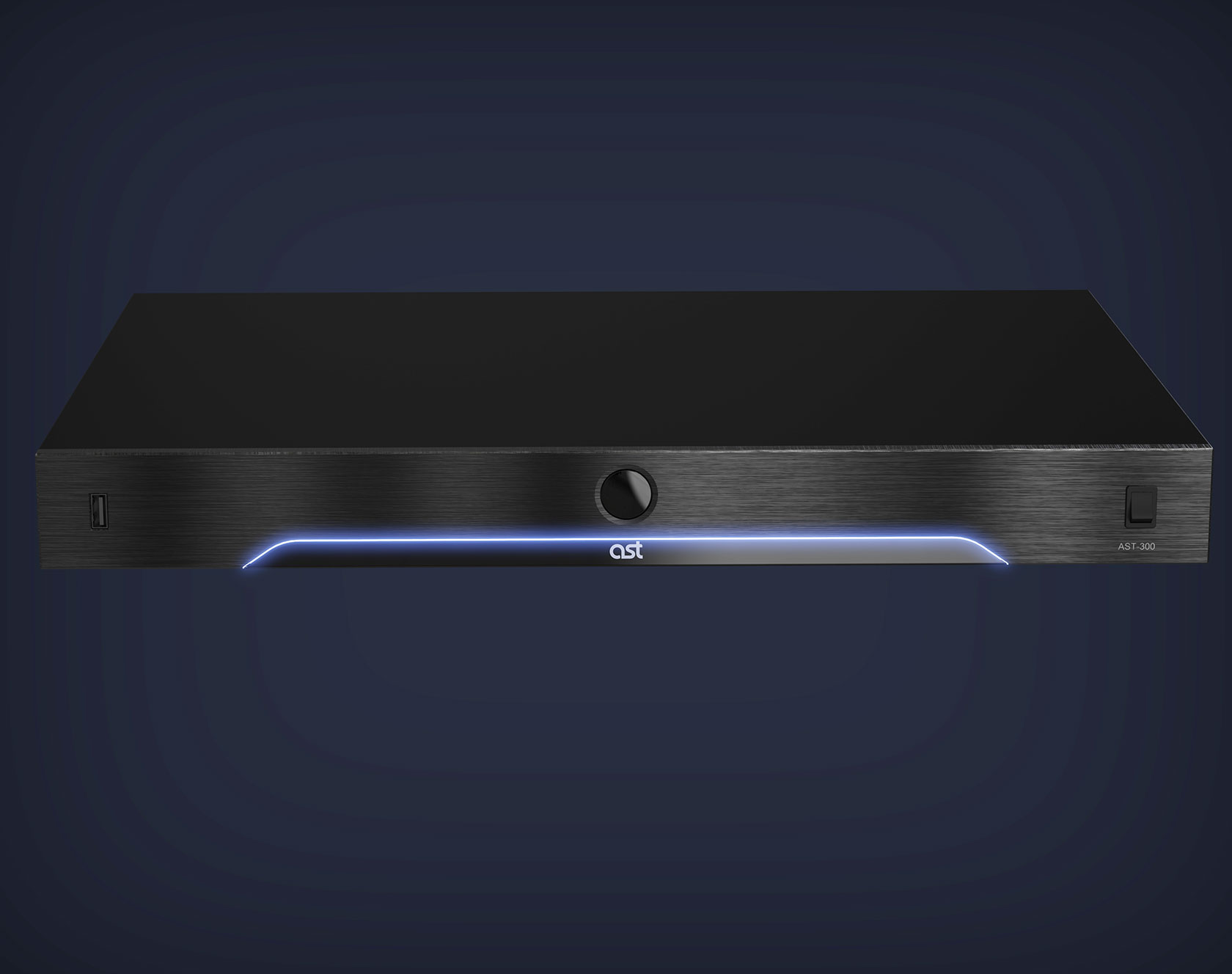

Финальный вариант:

•
•

Этапы работ

1. Разработка технического задания

2. Промдизайн — эскизы; разработка эргономики

3. 3D-моделирование

4. Разработка конструкции

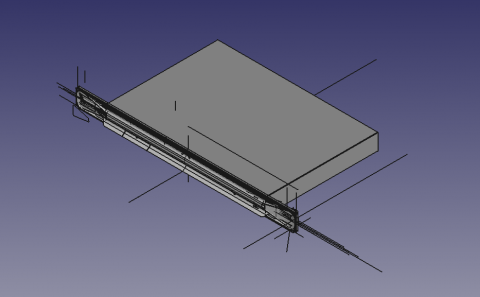

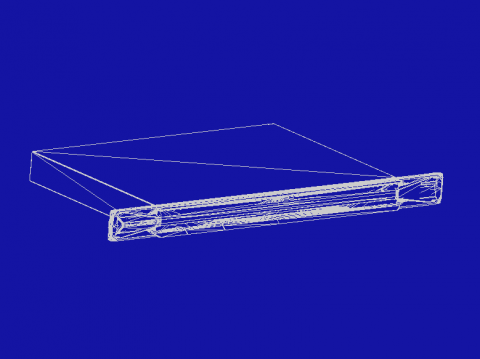

Дизайнерская модель:

Сроки, цены, технологии

Над проектом работали	Технический писатель, промдизайнеры, 3D-моделлер, конструктор, руководитель проекта
Технологии и материалы	Резка, гибка, обработка металла (текстурированный алюминий) — для основной части корпуса. Литье пластика — для нижней вставки лицевой панели
Ценовой диапазон разработки	$10 500  (на август 2024 г.)
Сроки	2.5 месяца

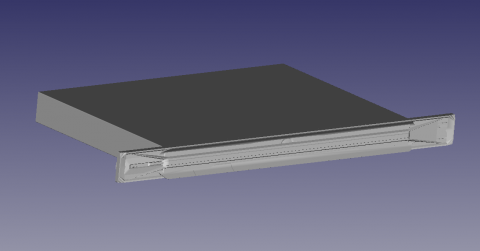

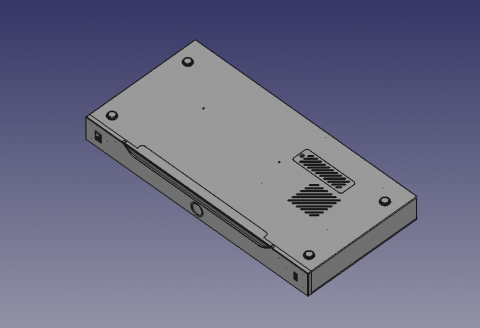

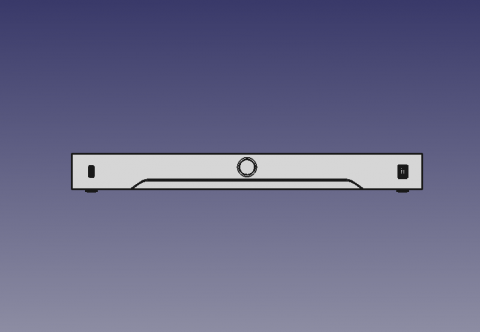

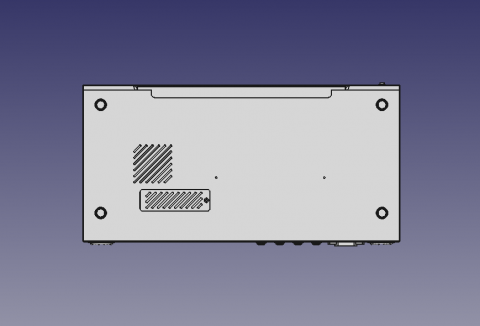

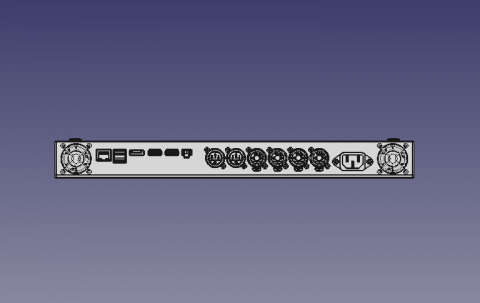

Конструкторская модель:

— Цельнолитой, а впоследствии и фрезерованный, корпус выгодно выделяет это изделие из ряда аналогов, придавая ему вид премиум-класса. Этот корпус лишен недостатков, присущих тем, которые собраны из листового металла.

Нестандартное решение воздухозабора для охлаждения внутренних компонентов позволило освободить внутреннее пространство — для более эффективного обдува.

Армен Хачатуров,
конструктор проекта

Заказать разработку корпуса

Кому нужна эта разработка корпуса?

Отрасль	Электроника, бытовая техника
Пользователи устройства	Люди, чье хобби — петь
Покупатели устройства	Владельцы ресторанов, кафе и баров или непосредственно любители караоке
