Корпус домофона UDGIN

Мы не только разрабатываем дизайн и конструкцию корпусов для радиоэлектроники с нуля. Бывает, что исправляем ошибки за другими. Как в этой задаче: конструкторская проработка корпуса домофона не дотянула до того, чтобы можно было идти с нею на производство. Нам нужно подготовить изделие к запуску в «серию».

Проконсультироваться по своему проекту

Задачи и решения

Проблема, которую решили	У заказчика была на руках непригодная для производства конструкция (а значит, и некорректная конструкторская документация). Производить корпус с такими вводными нельзя — нужно допиливать
Цели клиента	Как можно быстрее приступить к изготовлению серийных изделий
Что нужно сделать? Задачи	1. Корпус из двух частей: алюминиевой лицевой панели и пластиковой задней крышки. 2. В составе домофона есть считыватель  бесконтактных ключей, цифровой дисплей, телекамера, плата контроллера, микрофон, динамик, клавиатура и кнопка вызова диспетчера. Для кнопок нужно разработать механическую часть и толкатели.  3. Предусмотреть два варианта монтажа: врезной (корпус монтируется непосредственно на дверное полотно) и накладной (устанавливается в монтажный кожух на стену). 4. Можно менять положение внутренних компонентов, нельзя — габариты лицевой панели и расположение точек крепления. 5. При разработке конструкции исключить попадание пыли между объективом камеры и защитным стеклом. 6. Обеспечить защиту от повреждений, пыле- и влагозащиту по стандарту IP54. 7. Все кнопки должны работать независимо от погоды и даже при их нажатии рукой в перчатке или варежке. 8. При размещении отверстий для микрофона и динамика исключить эхо.
Решения и объем работ	1. Переработали конструкцию корпуса, сделав пригодной для серийного производства. 2. Проверили конструкцию двумя прототипами. 3. Оценили производство у партнеров

•
•
•
•

Конструкторская модель корпуса

Этапы работ

1. Разработка технического задания

2. Переработка конструкции корпуса

3. Прототипирование

4. Пакет КД

5. Оценка производства

Сроки, цены, технологии

Технологии и материалы	Литье и обработка алюминия, литье пластиков, резка и обработка стекла. Шелкография (для печати)
Над проектом работали	Технический писатель, конструктор, руководитель проекта
Производство	Ruicheng
Ценовой диапазон разработки	$8 500 (2021 год) —  инжиниринг и прототип
Сроки	Один год
Тираж	От 4 тыс. шт./ год

Заказать разработку корпуса

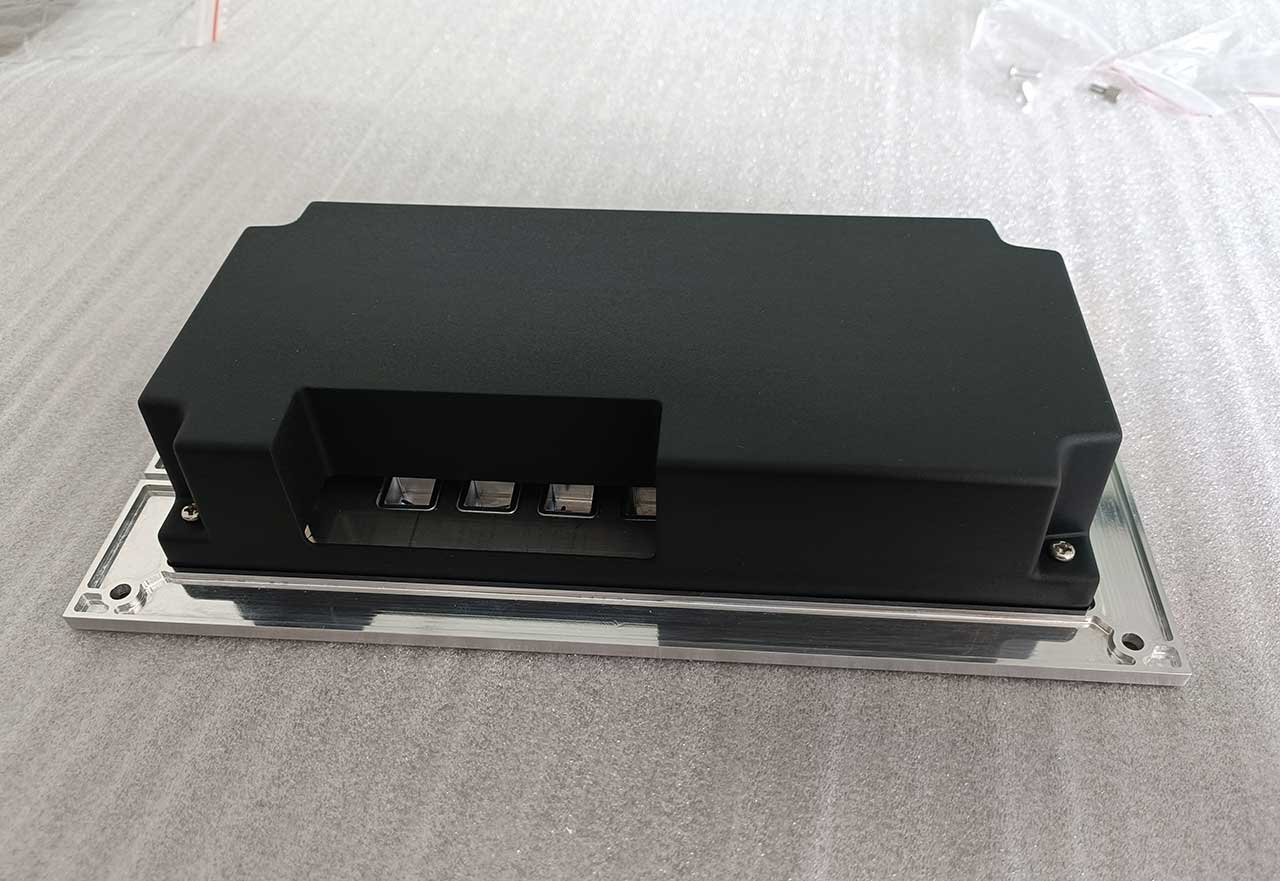

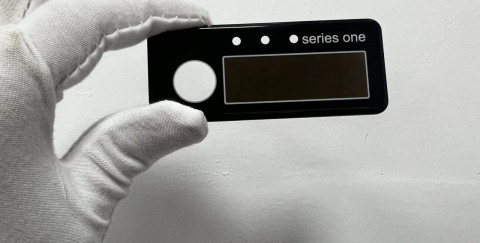

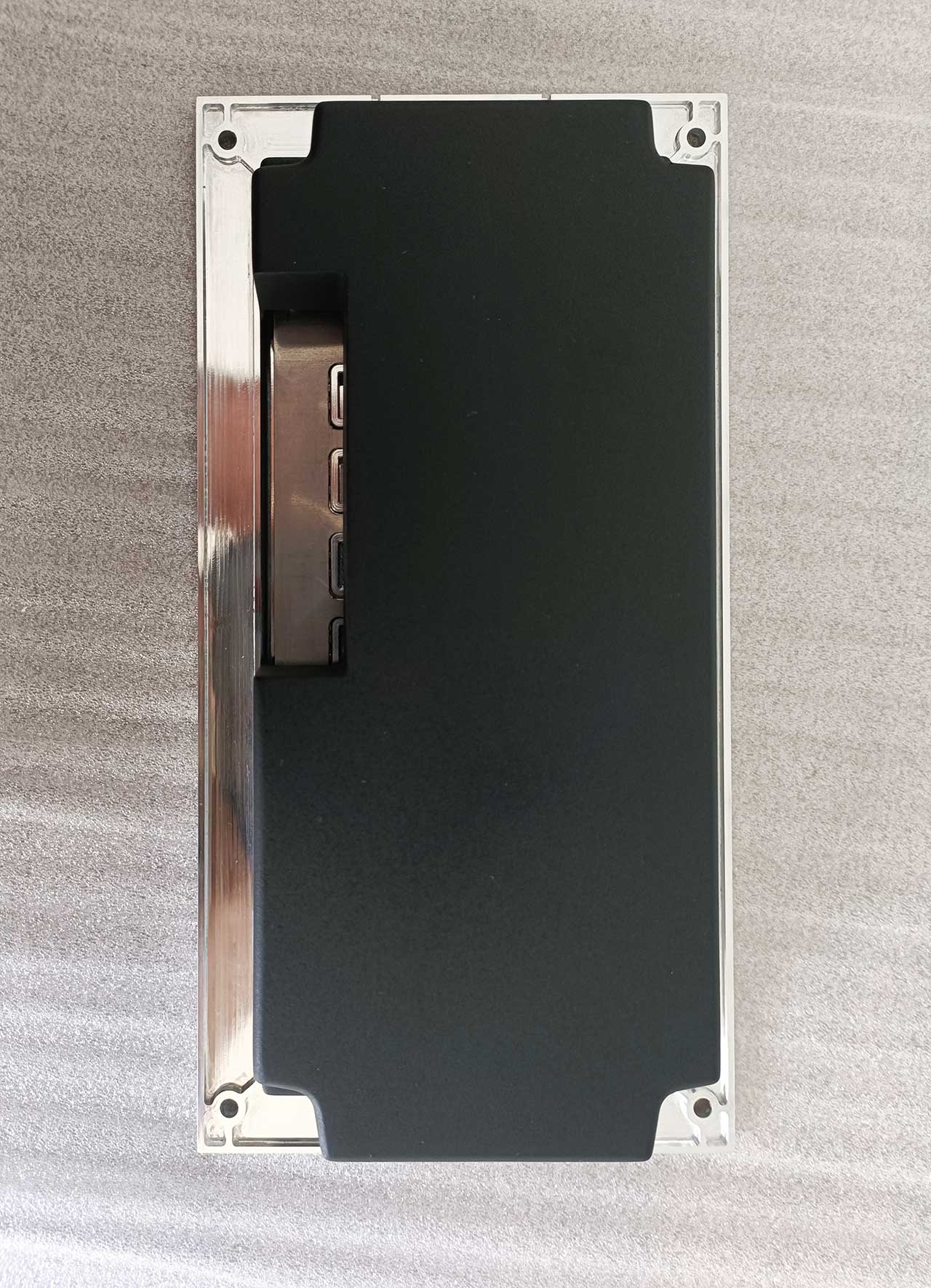

Первый прототип:

•
•
•
•
•
•

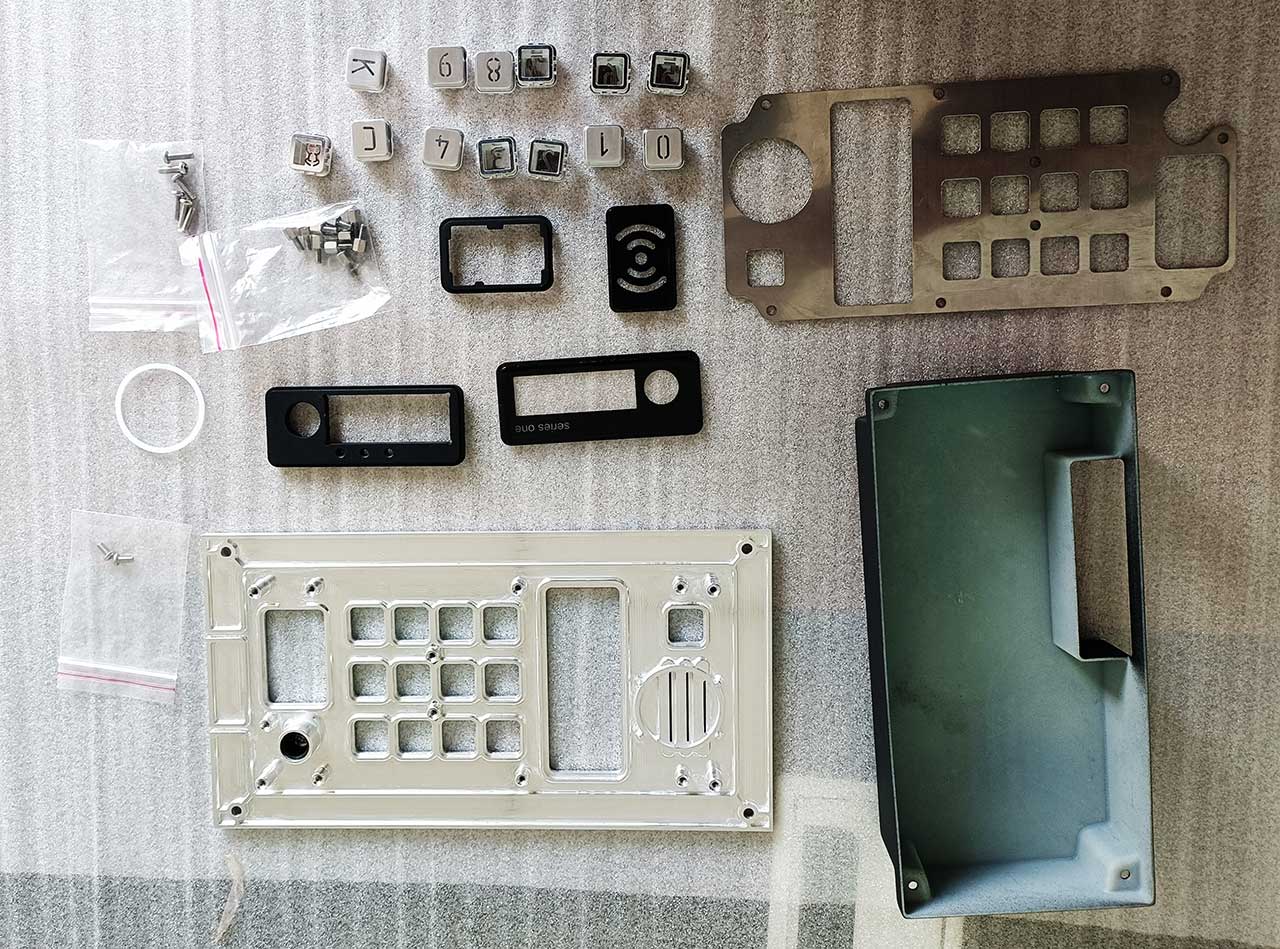

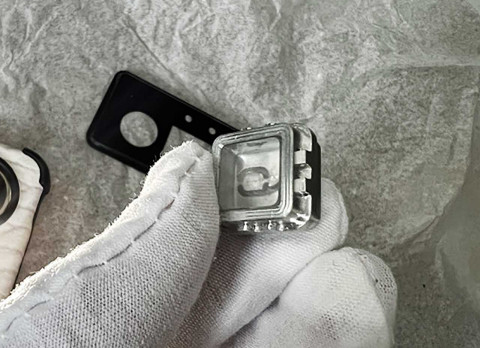

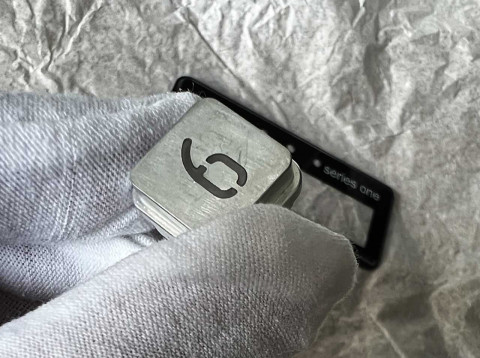

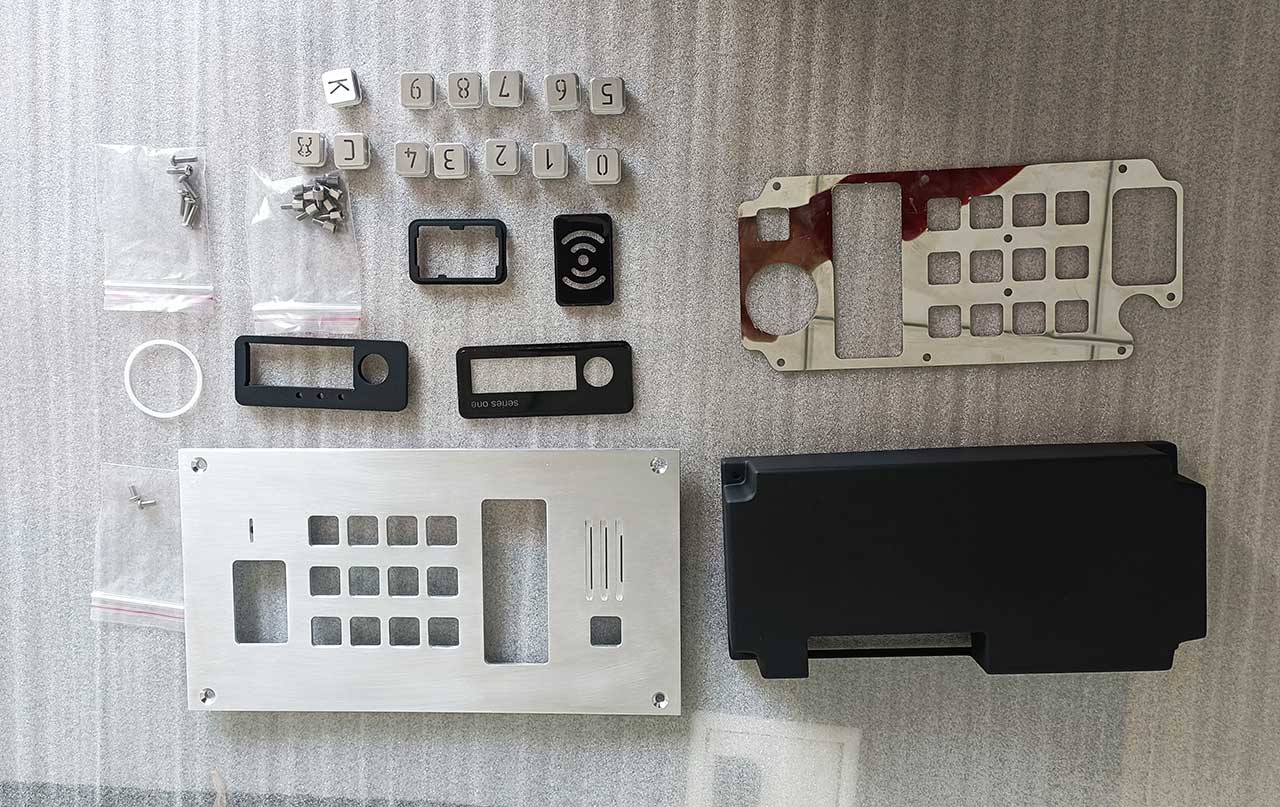

Второй прототип и его элементы:

•
•

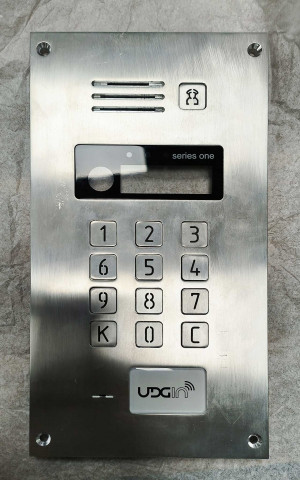

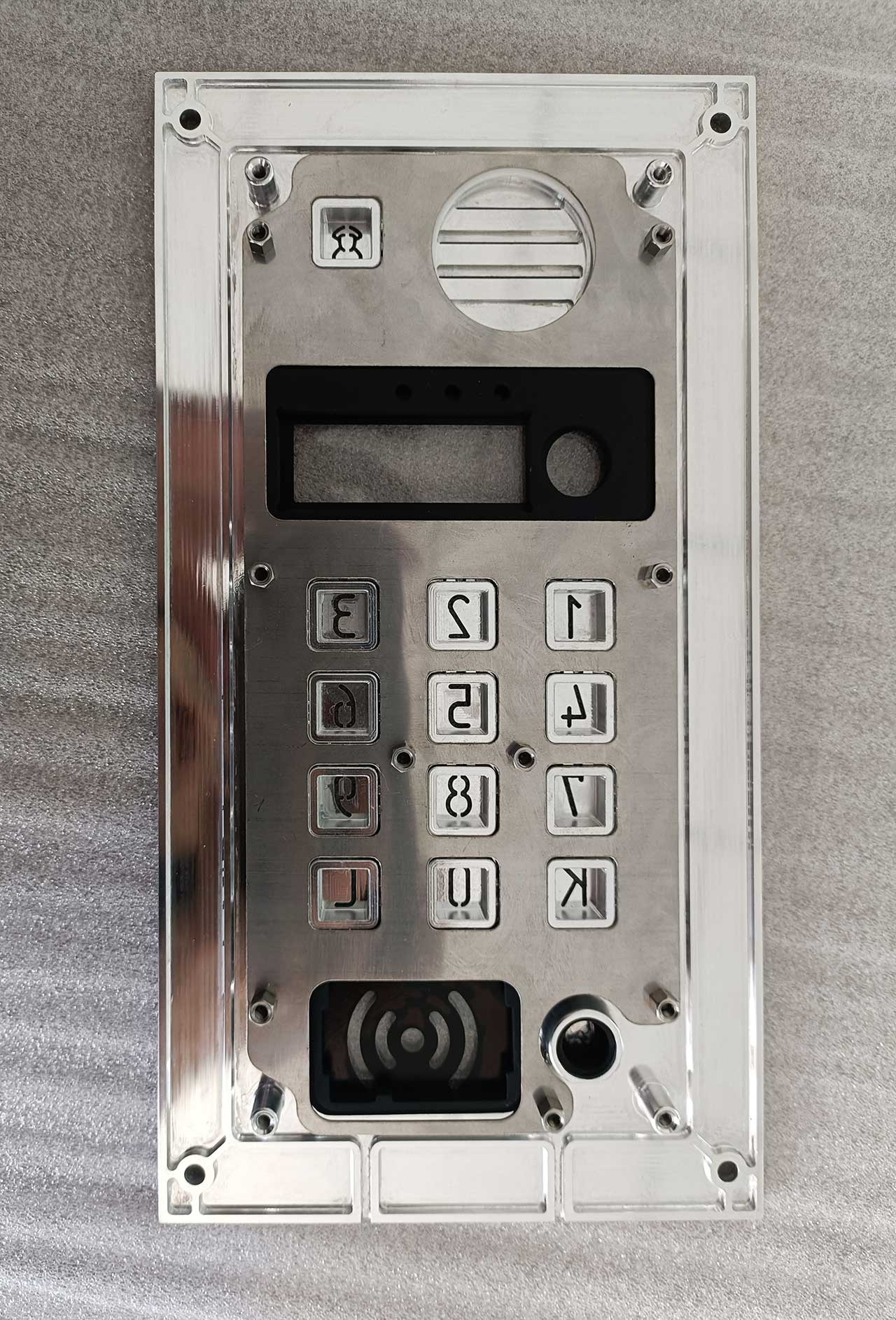

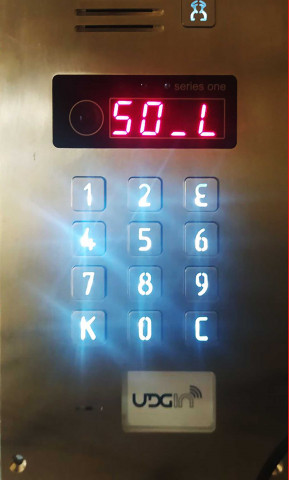

Заказчик собирает прототип («зеркальная» тройка — это, разумеется, не баг, а фича :)

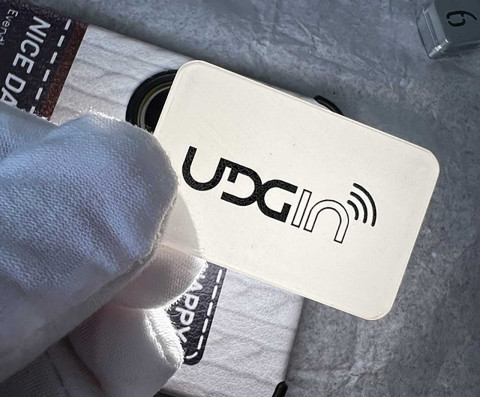

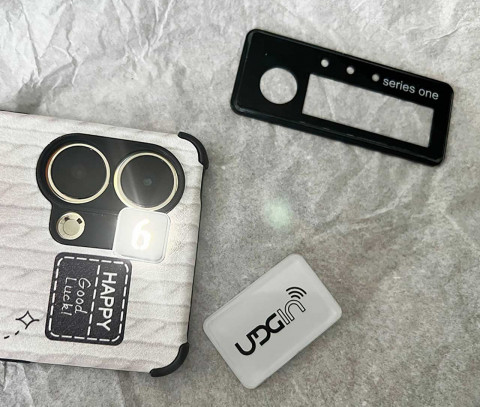

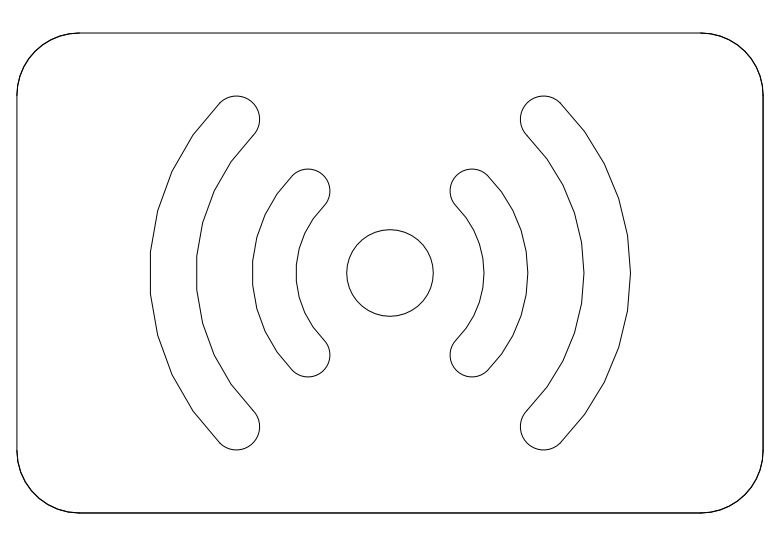

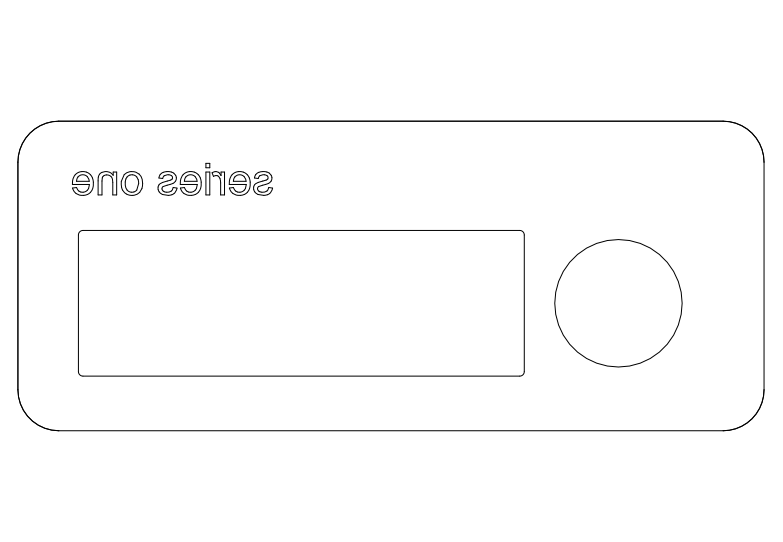

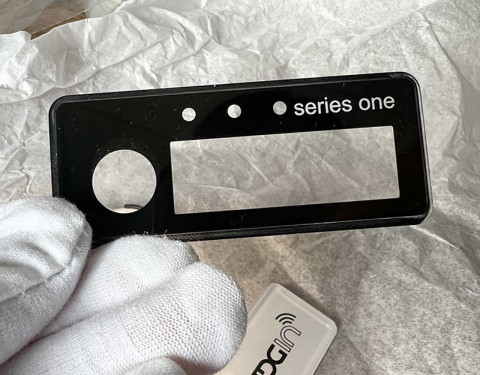

Файлы для печати надписей:

Кому нужна эта разработка корпуса?

Отрасль	ЖКХ
Пользователи	Жители многоквартирных домов, работники и посетители офисов
Покупатели устройства	Управляющие компании, специалисты по установке домофонов

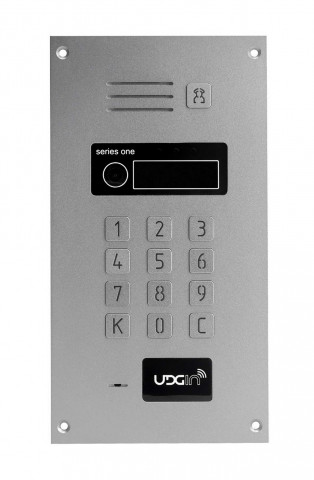

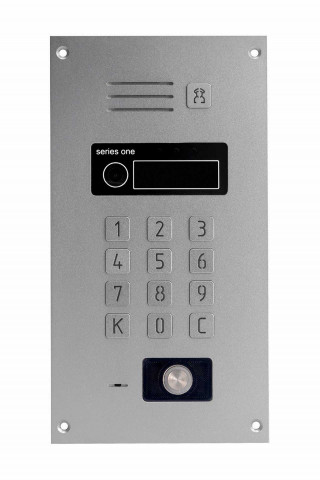

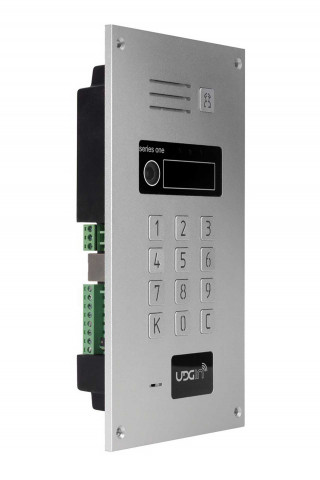

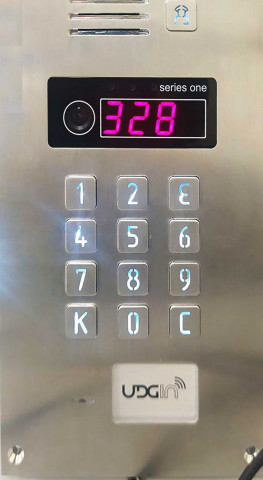

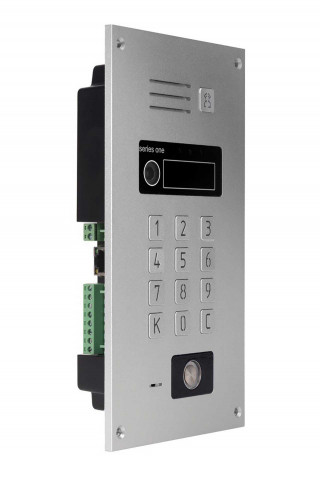

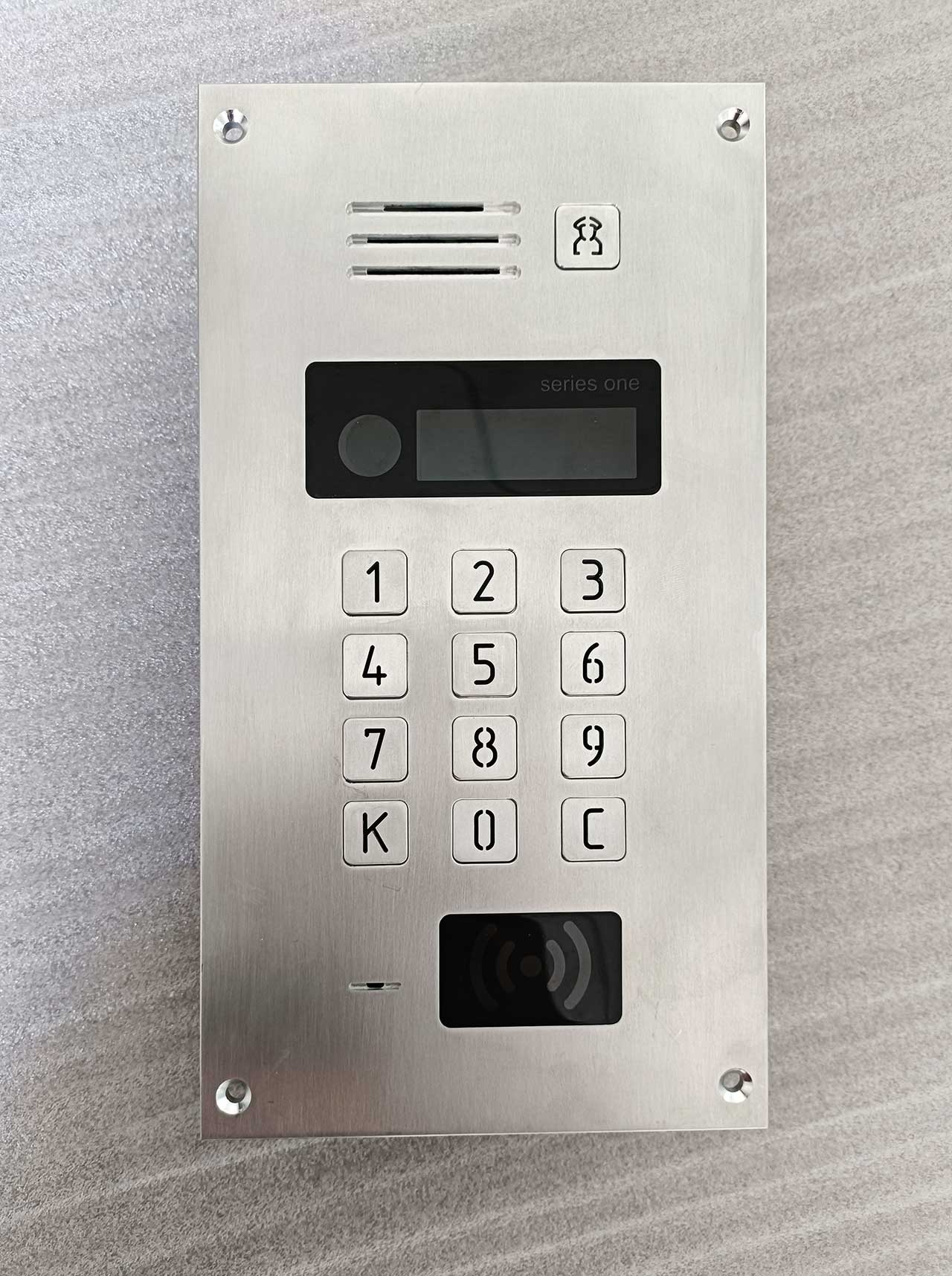

Что получилось:

Корпуса для домофонов мы делаем не впервые. Вот еще: раз, два, три.
