Этап #1 Задача
Проблема заказчика: делал на заводе парковочные стойки. Но КД на них у него не было. И когда захотел сменить подрядчика на производство, отсутствие четежей стало серьезной проблемой. На основе образца мы разработали конструкцию паркомата — с улучшенной эргономикой и функционалом — и полный пакет чертежей. И теперь у заказчика есть КД, с которым может идти на любой завод.
Образец терминала
Корпус терминала разделен на два отсека, верхний и нижний. В верхнем находятся ПК, термопринтер, платёжное оборудование, сенсорный экран и дисплей, в нижнем — электротехническое оборудование. В отдельном корпусе сверху – солнечная панель, которая будет вращаться вокруг своей оси. Управляется терминал с тачскрина.
Казалось бы, все просто, но требований к терминалу много: это и IP54, и доступ внутрь для замены чековой ленты и сервисного обслуживания, и защита дисплея; обязательная вентиляция корпуса, чтобы внутри не образовывался конденсат, да и вообще защита от влаги: устройство будет постоянно находиться на улице, а значит, будут и снег, и дождь. И палящее солнце, кстати: нужна также термоизоляция внутренних компонентов. Корпус для солнечной панели должен быть сделан из листового металла. Крепление терминала к фундаменты — на анкерах.
Поскольку этап дизайна пропускаем, сразу переходим к конструкции.
Этап #2 CAD-моделирование
Этап #3 Конструкторская документация

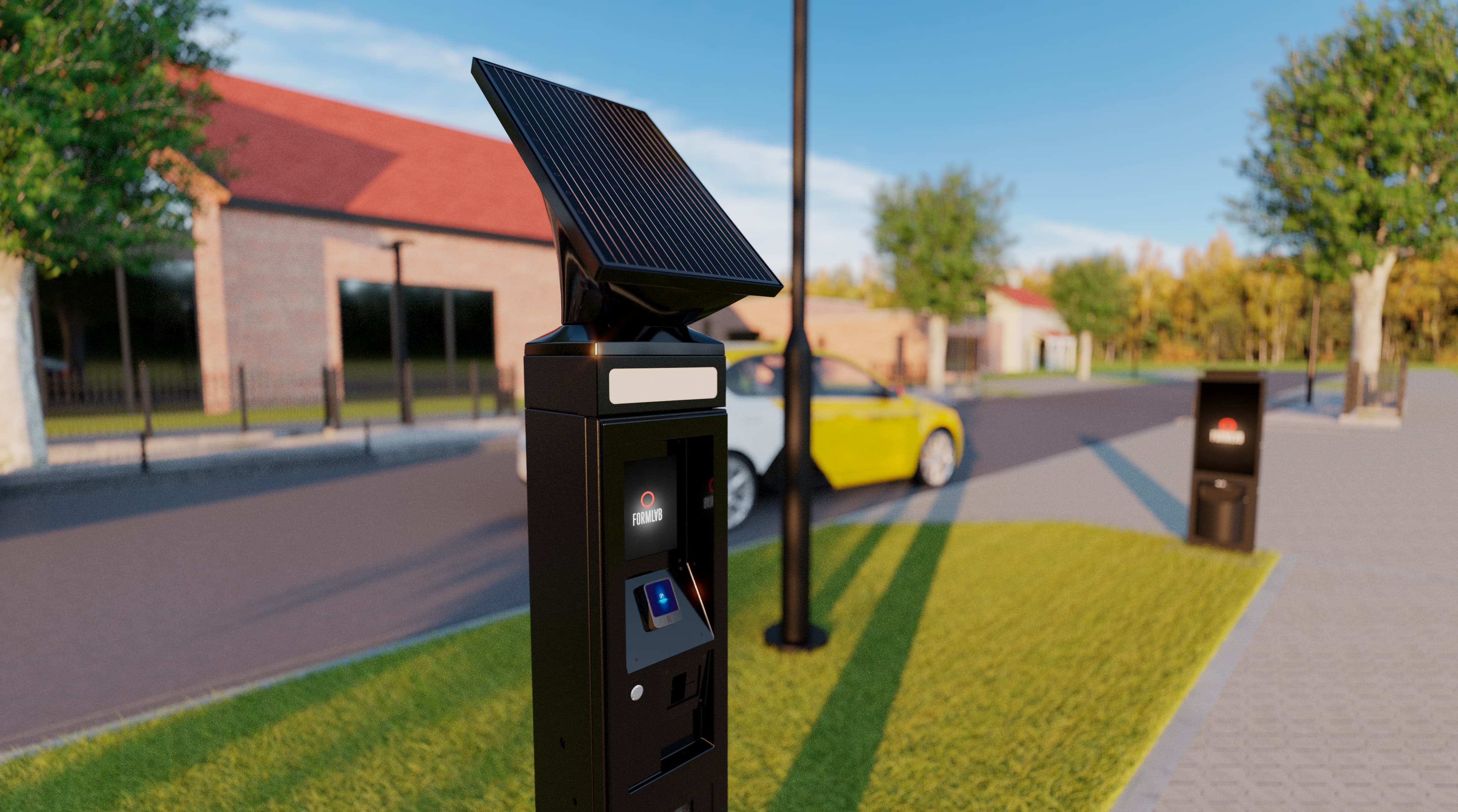

И рендеры:
