Этап #1 Постановка задачи
Работаем над дизайном уличного шкафа для коммутационного оборудования. Казалось бы, что тут разрабатывать, ведь шкаф — просто ящик с дверцей на двух замках, но нет: у этого корпуса должны быть и защита от пыли и влаги IP66, и внутренние компоненты для крепления оборудования, и стойкие к коррозии петли дверцы. Плюс хороший (можно армированный стекловолокном) пластик, обеспечивающий вандалозащиту по стандарту IK 10 при температурах от -60°C до +50°C.
Также снизу необходимо предусмотреть отверстия с резьбой для гермовводов.
Этап #2 Эскизирование
Первые эскизы:
Вторая стадия:
Третья. В эскизы добавляется вид шкафа на стойке:
Итого:
Этап #3 3D-моделирование
3D-модель:
С обозначением гермовводов:
Этап #4 Макетирование
Этап #5 CAD-моделирование
Конструкторская модель готова:
Этап #6 Конструкторская документация

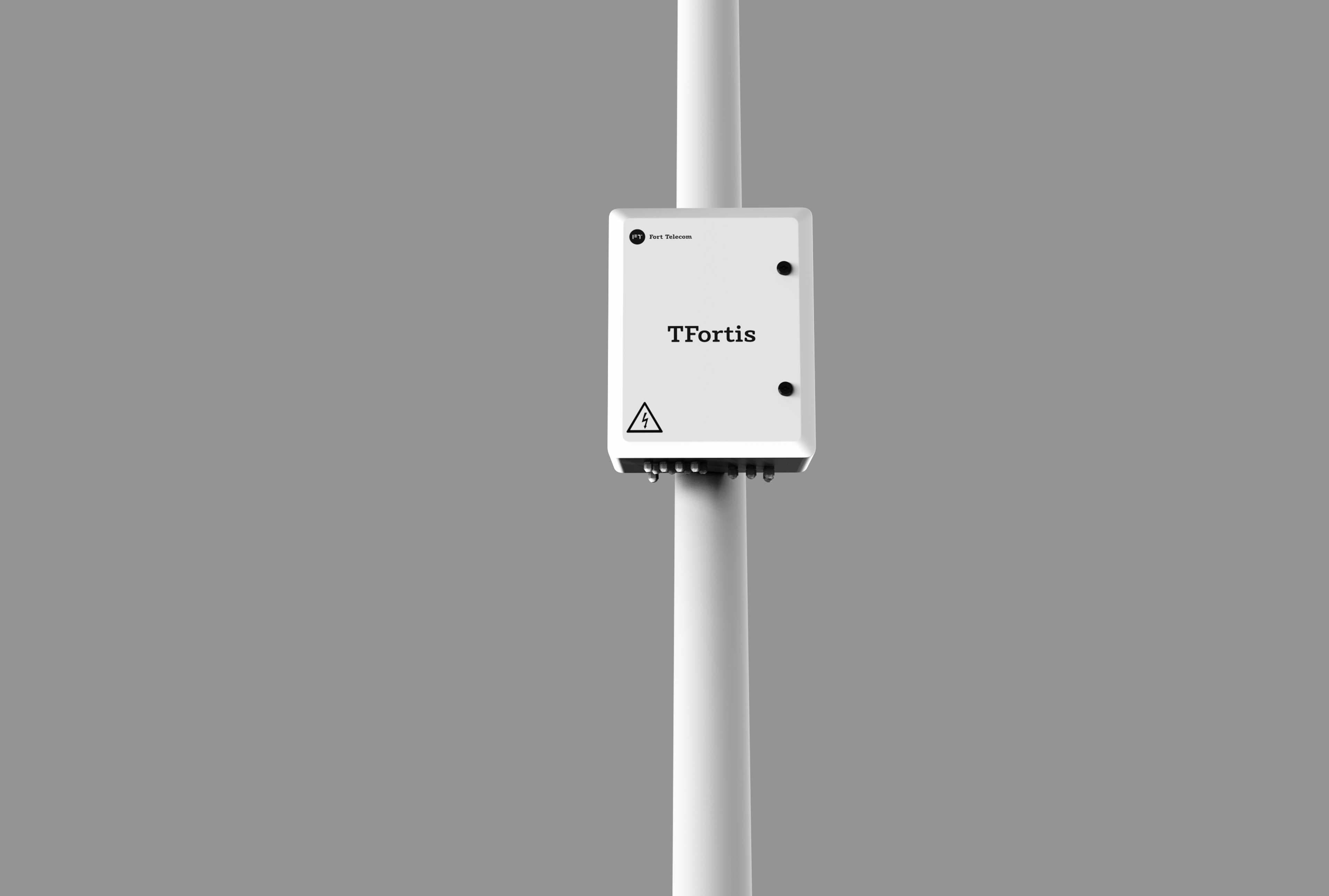

Серийный образец:
