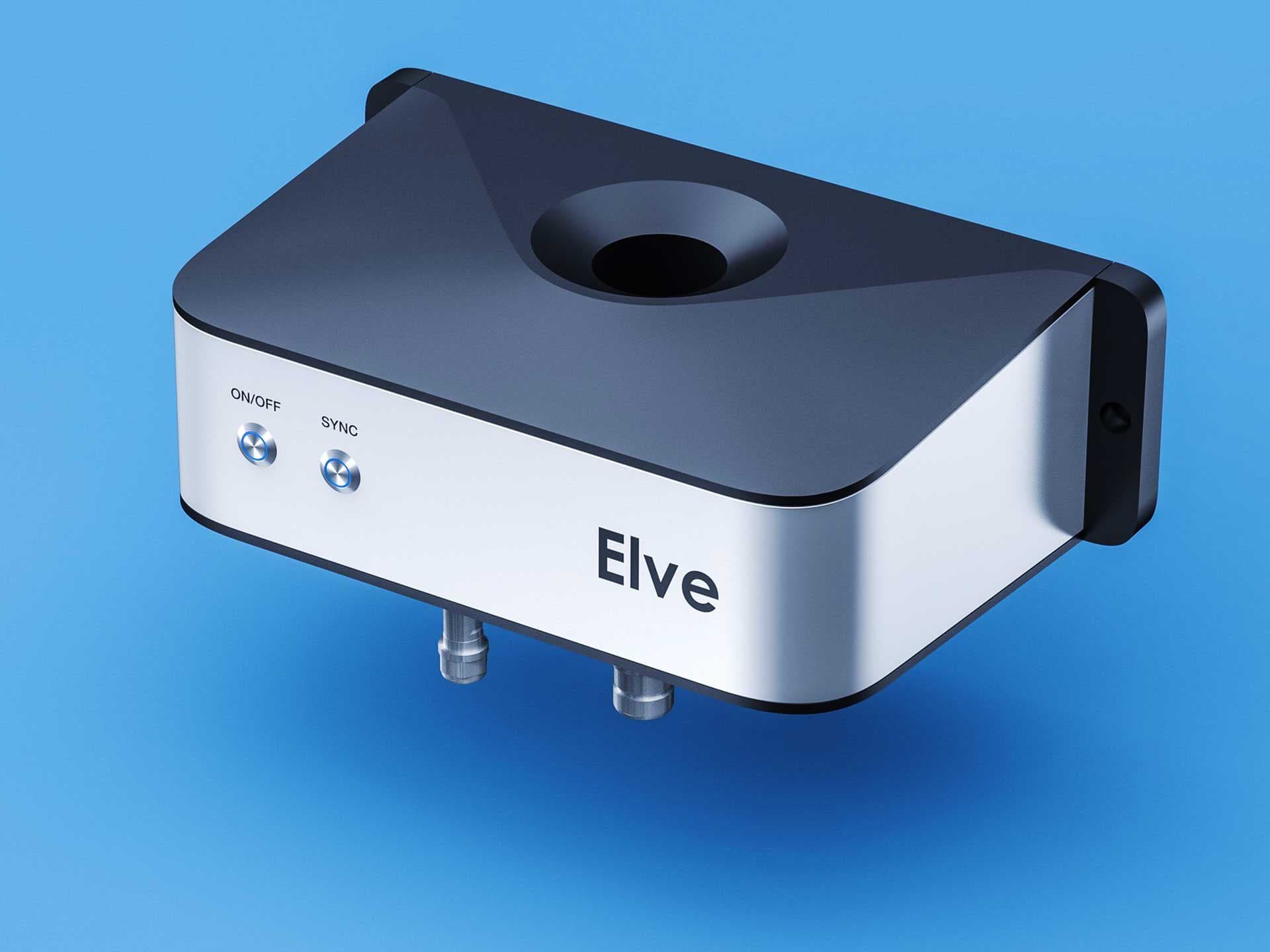

Бесконтактный измеритель сопротивления Elve

Дизайн и эргономика бесконтактного измерителя сопротивления Elve

Этап #1 Постановка задачи

Разработка корпуса для новой модели измерителя — наша новая задача. Прибор на виду не находится, висит себе где-нибудь в уголке на стене и измеряет. Но это не значит, что внешне он должен быть страшненьким, правда?

Бесконтактные измерители сопротивления заземления других производителей в пластиковом и металлическом корпусе - аналоги на рынке. — *Измерители примерно такого вида сейчас есть на рынке*

Токовые клещи-мультиметр с красными губками - пример существующего измерительного прибора при постановке задачи для Elve. — *Ещё немного измерителей разных производителей*

Аналоговый измеритель сопротивления заземления в кейсе с сумкой проводов - один из аналогов, изученных перед разработкой Elve. — *Ещё немного измерителей разных производителей*

Электронные компоненты уже подобраны разработчиком. Мы должны разместить их в красивом корпусе.

Этап #2 Эскизирование

Всё как-то сразу было ясно, поэтому обошлись без черновиков:

Бесконтактный измеритель сопротивления Elve, эскиз корпуса в белом цвете с настенным креплением, вид спереди.

Бесконтактный измеритель сопротивления Elve, белый эскизный вариант корпуса в ракурсе сверху с измерительным отверстием.

Выбор заказчика:

Выбранный заказчиком эскиз корпуса измерителя сопротивления Elve с синим кронштейном для настенного монтажа.

Этап #3 3D-моделирование

Бесконтактный измеритель сопротивления Elve, визуализация 3D-модели первого концепта с дисплеем и кнопками управления.

Только мы хотели приступить к моделированию, как проект приостановили. Мы почти уже забыли про него, но тут в офис приехала «начинка» — электронные компоненты контроллера — и поступили замечания от заказчика.

От дисплея разработчики прибора решили отказаться, обязательным условием стала верхняя крышка для доступа к компонентам, а Формлабу предстояло решить дополнительную задачу — «уменьшить количество пресс-форм для производства корпуса». Хорошо, пресс-форм стало меньше на две штуки.

Корпус бесконтактного измерителя сопротивления Elve, 3D-модель в изометрии с разнесенными разъемами и крепежом.

Корпус бесконтактного измерителя сопротивления Elve, 3D-модель вид спереди с верхней крышкой и сокращенным числом пресс-форм.

Вскоре после этого изменились размеры электронной платы и аккумуляторной батареи измерителя.

Корпус бесконтактного измерителя сопротивления Elve, 3D-модель нижней части с крепежными отверстиями и проушинами.

Этап #4 CAD-моделирование

Изменения внесены, всё согласовано, можно делать конструкторскую модель:

Бесконтактный измеритель сопротивления Elve, конструкторская модель корпуса вид сбоку с разъемом подключения.

Бесконтактный измеритель сопротивления Elve, конструкторская модель в изометрии с разъемами Ethernet и питания.

А теперь для измерителя нужно определить цвета и текстуры. По условиям ТЗ также необходимы шильдик с технической информацией и место для логотипа. Кнопки на корпусе нужно подписать (это отдельная работа и отдельные файлы).
