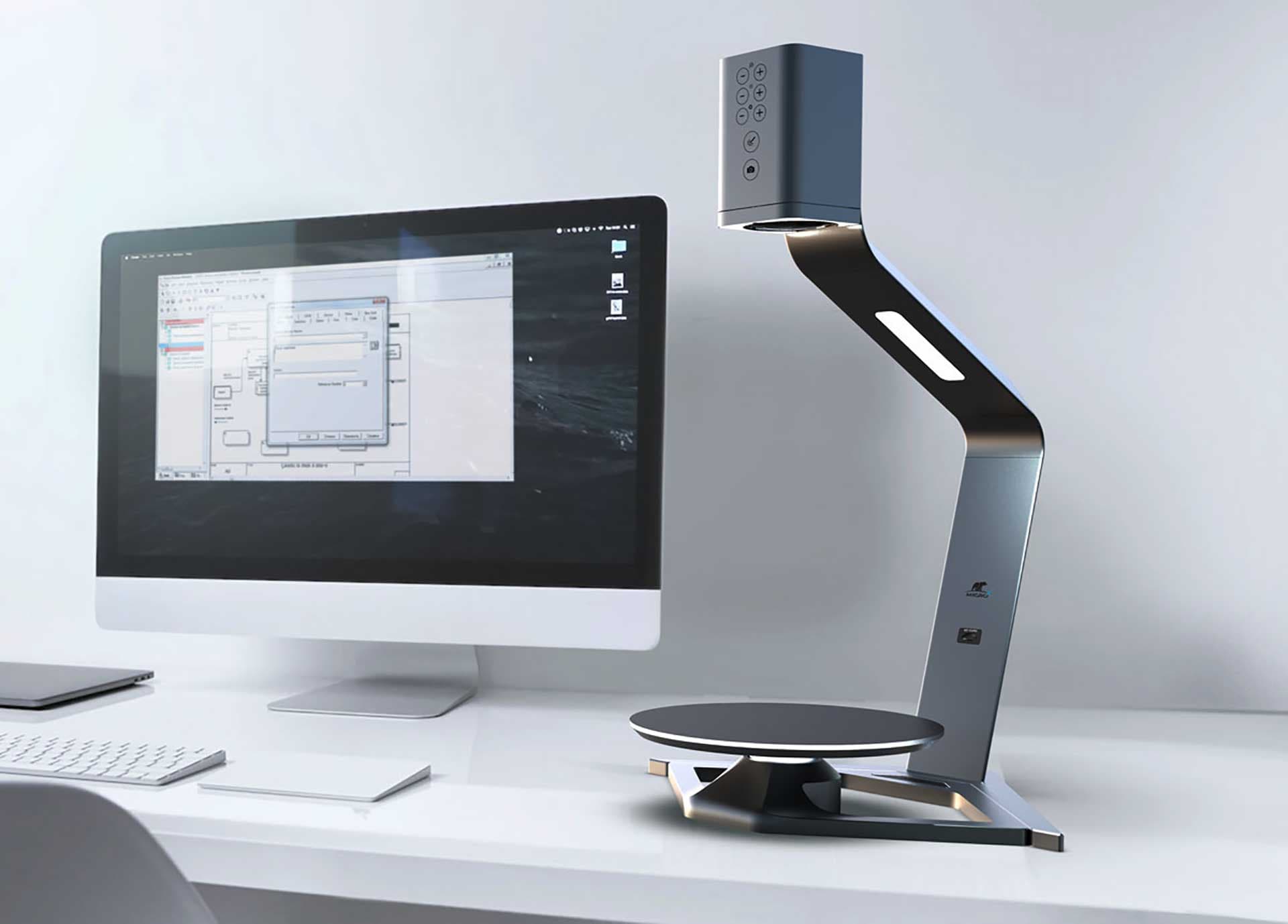

Промышленный микроскоп

Разработка дизайна новой модели цифрового видеомикроскопа. Весь проект поэтапно и в деталях
Этап #1

Постановка задачи

Задача звучала ясно и просто: сделать дизайн новой модели микроскопа с внешним монитором качественно лучше, чем у конкурентов. Прибор должен не только быть удобным в использовании, но радовать глаз. Пока же радовало то, что технологии и материалы можно было использовать любые — лишь бы круто и красиво.

Состав микроскопа — корпус, блок-камера Sony, дополнительная линза, штатный свет. Дополнительно микроскоп может комплектоваться выносным пультом управления и кольцевым освещением.
Камера — элемент микроскопа

Блок-камера Sony

Внешние элементы корпуса — панель управления, с помощью которой можно регулировать яркость освещения, уменьшать или увеличивать изображение; отверстие для объектива камеры; штатное освещение; крепление для дополнительного кольцевого освещения; разъём для пульта и площадка для размещения образца — "столик".

У большинства производителей подобной техники столик в стандартную комплектацию не входит. В "нашем" микроскопе — да. Но его нужно сделать съёмным, возможно — на шаровой опоре. Одновременно внешний вид прибора со снятым столиком не должен создавать впечатления того, что в микроскопе не хватает какой-то детали.

Оцениваем микроскопы других производителей:
Важна не только красота: в дизайн нужно заложить технологичность дальнейшего изготовления — попросту удобство производства.
Этап #2

Разработка дизайна корпуса

Эскизирование
Как обычно, начинаем с черновых эскизов. Над ними работают два дизайнера:
Отбор вариантов для продолжения разработки:
На эскизах нужно показать все соединения и разъёмы; если какая-то деталь (например, тот же столик) поставляется опционально, то рисуем эскизы как с ней, так и без неё.

Переходим к чистовикам. Форма — на любой вкус:
Вариантов получилось слишком много, поэтому ждём, когда заказчик сможет определиться. А пока он размышляет и выбирает, отправляем партнёрам логотип производителя на доработку (тот лого, что был, не получилось бы нанести на корпус так, чтобы вышло "красиво") и продумываем механизм регулировки высоты объектива камеры микроскопа.
"Телескоп" в "ноге" — вряд ли: решение в производстве непростое, потребуется дополнительный профиль, а у нас есть требование "технологичность производства".

Да и в плане дизайна подход сомнителен: форма "ноги" будет строго вертикальной, а это уже минус.

Получается вот так:
Окончательные варианты — как со столиком, так и без (плюс ещё вариант — "нога" в форме дуги):
И заказчик определяется. Итог:
Этап #3

Разработка дизайна корпуса

3D-моделирование
Теперь — моделирование. Кстати, что, если столик — необязательный элемент конструкции — будет держаться на основном корпусе микроскопа с помощью подпружиненного фиксатора? Нажмёшь на Push – столик "освобождается, и его можно убирать.
Рендеры:
Осталось подготовить модель для 3D-печати — с разбивкой по элементам: основание (в форме ласточкиного хвоста), стойка полностью, блок камеры.
На этом наша работа закончена: разработкой конструкции заказчик планирует заниматься самостоятельно.
