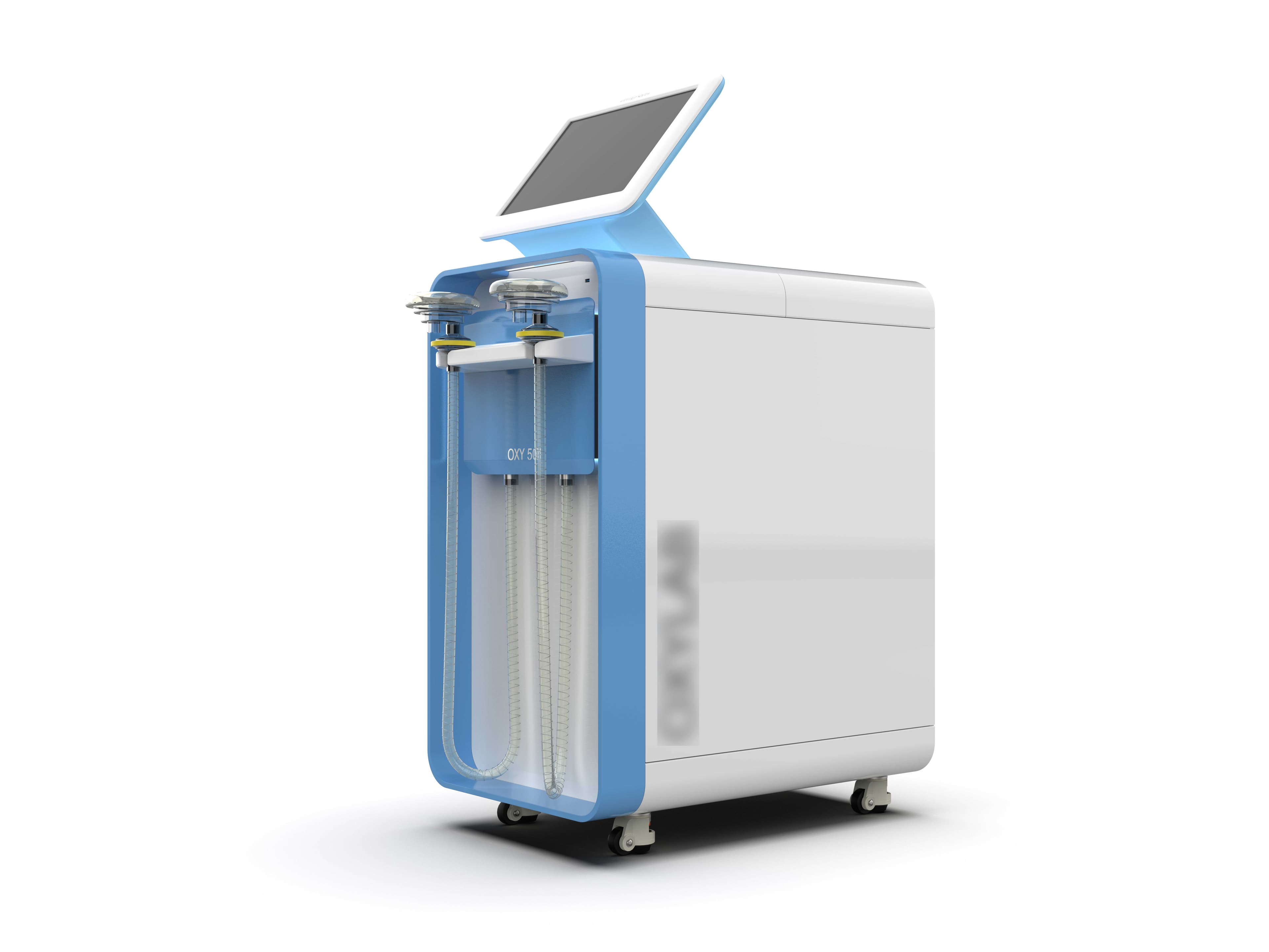

Делаем большой корпус: масса этого генератора, который используется в медицинских спортивных клиниках, — около 100 кг. Он нужен для ингаляций воздушными смесями с пониженным или повышенным содержанием кислорода. «Кислородная» процедура занимает около 40 минут, и к этому аппарату можно усаживать одного или сразу двух спортсменов.
Задачи и решения
| Проблема | Внешний вид корпуса из металла не оправдывал его высокую цену. Несколько вариантов дизайна заказчик уже проработал самостоятельно, но они ему не понравились. |
| Цель заказчика | Сделать красивый корпус из пластика и металла (это немного сложно, но такое хотят почти все). |
| Что нужно сделать? Задачи | 1. Хорошо проработать эргономику: удобный наклон «головы» корпуса, на которой расположен экран управления — такой, чтобы происходящее на экране было видно и врачу, и пациенту. Но повторять решение конкурентов нельзя! 2. Исключить расположение на лицевой панели разъемов. 3. Соединения: винтами или сварные. 4. Боковые ручки для перевозки и подъема, колесики со стопорами. 5. Радиопрозрачное окно в головной части — для связи компонентов с пульсоксиметром по Bluetooth. 6. Ящик для инвентаря в верхней части, съемные держатели масок и трубок, полочка для пульсоксиметров и зарядные станции (USB) для их зарядки. 7. Защита от влаги (IP30), устойчивость к дезинфекции, стойкая к УФ-излучению поверхность. 8. Только разрешенные к использованию для медицинской техники материалы. 9. Современный «дорогой» дизайн, простота включения/выключения. Цветовая гамма — белый, синий. |
| Решения и объем работ | Разработали дизайн и эргономику корпуса. |
Черновые эскизы — поиск концепта:
Этапы работ
Чистовые эскизы:
Сроки, цены, технологии
| Технологии и материалы | Технический писатель, промышленные дизайнеры, руководитель проекта. |
| Над проектом работали | Резка, гибка, сварка металла.Литье пластика в силиконовые формы (для передней панели). Как альтернатива рассматривалась формовка пластика. |
| Ценовой диапазон разработки | $7 000 (на март 2023) |
| Сроки | 1,5 месяца |
| Тираж | 50 шт/год |
— Для заказчика была важна стоимость изготовления корпуса при мелкосерийном производстве. Уже на этапе эскизов нам удалось определить примерную цену каждого варианта, хотя каждое из решений все равно могло быть оптимизировано — для снижения себестоимости.
Ольга Смирнова,
руководитель проекта
Кому нужна эта разработка корпуса?
| Отрасль | Медицина |
| Пользователи устройства | Медицинский персонал |
| Покупатели устройства | Руководители, главные врачи, собственники медицинских спортивных учреждений. |
