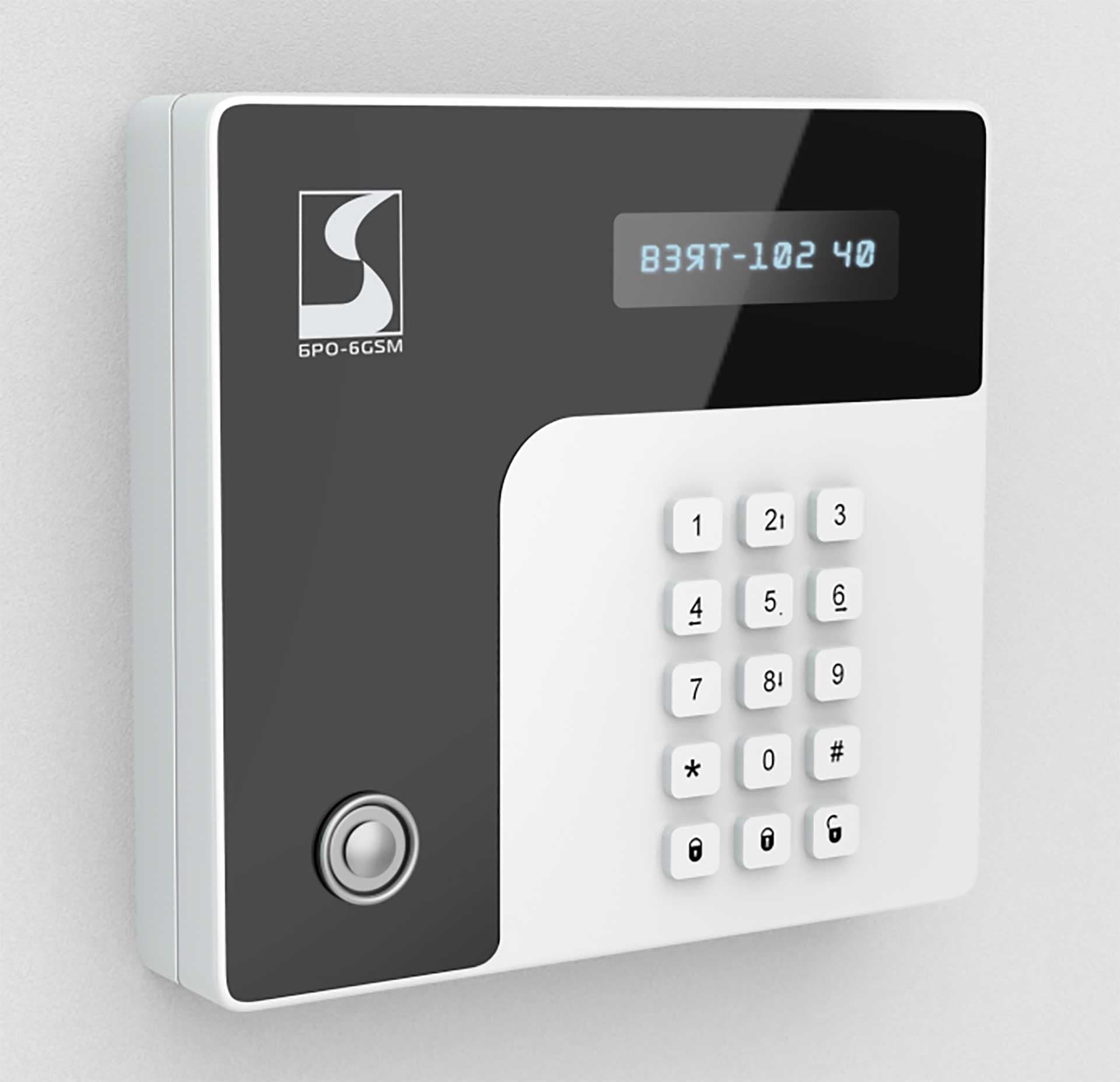

Блок охранной сигнализации «Струна»

Дизайн и эргономика настенного блока охранной сигнализации

Этап #1 Постановка задачи

На что в основном обращают внимание покупатели охранных сигнализаций, выбирая себе устройство? На функционал и на то, чтобы сигнализацией можно было легко управлять?

Неверно. Очень часто покупатели таких систем ориентируются при их приобретении... только на внешний вид управляющих устройств. И это не шутка. Из подвалов и отдельных кабинетов блоки «сигналок» давно переместились в холлы и коридоры домов и квартир, превратившись в элементы интерьера. Сегодня то, как выглядит прибор, едва ли не важнее, чем то, что он делает.

Посмотрите на типичный блок охранной сигнализации предыдущего поколения:

Корпус блока охранной сигнализации предыдущего поколения

Здесь явно нужна работа над дизайном.

Этап #2 Эскизирование

Девяносто процентов корпусов охранных сигнализаций — белого, бежевого или светло-серого цвета. Будем придерживаться этого «правила», но добавить другие цвета и посмотреть, как будет выглядеть устройство, не помешает.

Отбираем из черновиков самые, на наш взгляд, удачные варианты:

И вот — чистовые эскизы. Показываем заказчику:

Цвет добавили не зря. Именно в момент выбора дизайна производитель сигнализации, увидев наши эскизы, сказал, что все модели охранной системы (их несколько) станут выпускаться с одним и тем же корпусом блока управления, а отличить их друг от друга на вид можно будет по цвету плёночной наклейки. А перед нами встала новая задача: оптимизировать конструкцию корпуса сразу под несколько моделей.

Сказано — сделано. На фото —«победитель» конкурса.

Этап #3 3D-моделирование

Корпус состоит из основания, крышки, основной и вспомогательных плат, силиконовой клавиатуры, дисплея и идентификатора touch memory. Чтобы сократить издержки производства, клавиатуру, плату и touch memory перенесли в новую модель из конструкции предыдущего устройства.

Расположение компонентов и параметры основания заданы достаточно жёстко: не более 50 мм от платы до внутренней стенки детали, справа — 20 мм, сверху — 10 мм. Количество элементов корпуса не меняется.

Размеры элементов корпуса:

Этап #4 CAD-моделирование

Дизайнерская модель достаточно приблизительная, но помогает достоверно оценить пропорции и быть уверенным, что «начинка» гарантированно поместится в корпус. Зато в конструкторской всё будет точно.

В одном и том же корпусе могут быть разные устройства. Заказчик попросил предусмотреть в оболочке блока бобышки для возможного крепления плат большего размера — на будущее, для ещё не разработанных моделей сигнализации.

Запасные бобышки для крепления «будущих» плат

Этап #5 Конструкторская документация

Этап #6 Прототипирование

Как уже говорилось, разные модели блока сигнализации будут отличаться цветом наклеек и функционалом. Вот, например:

Наклейки для разных моделей блока охранной сигнализации

Наклейки бывают разные: одни царапаются легко, другие — не очень. Понять это нужно вовремя — например, на стадии прототипирования (как мы и сделали).

Наклейки из разных материалов

Детали прототипа и он сам в сборе:

Недочёты, выявленные с помощью первого прототипа, устранили, сделали второй, чтобы убедиться, что всё хорошо.

Этап #7 Производство серийных образцов

Заказчик запустил серийное производство. Технология — литьё ABS-пластика под давлением. Формы сделали в Китае, а само производство корпусов расположено в России.

Производитель показал блок охранной сигнализации «Струна» на выставке «Секьюрика-2019».
