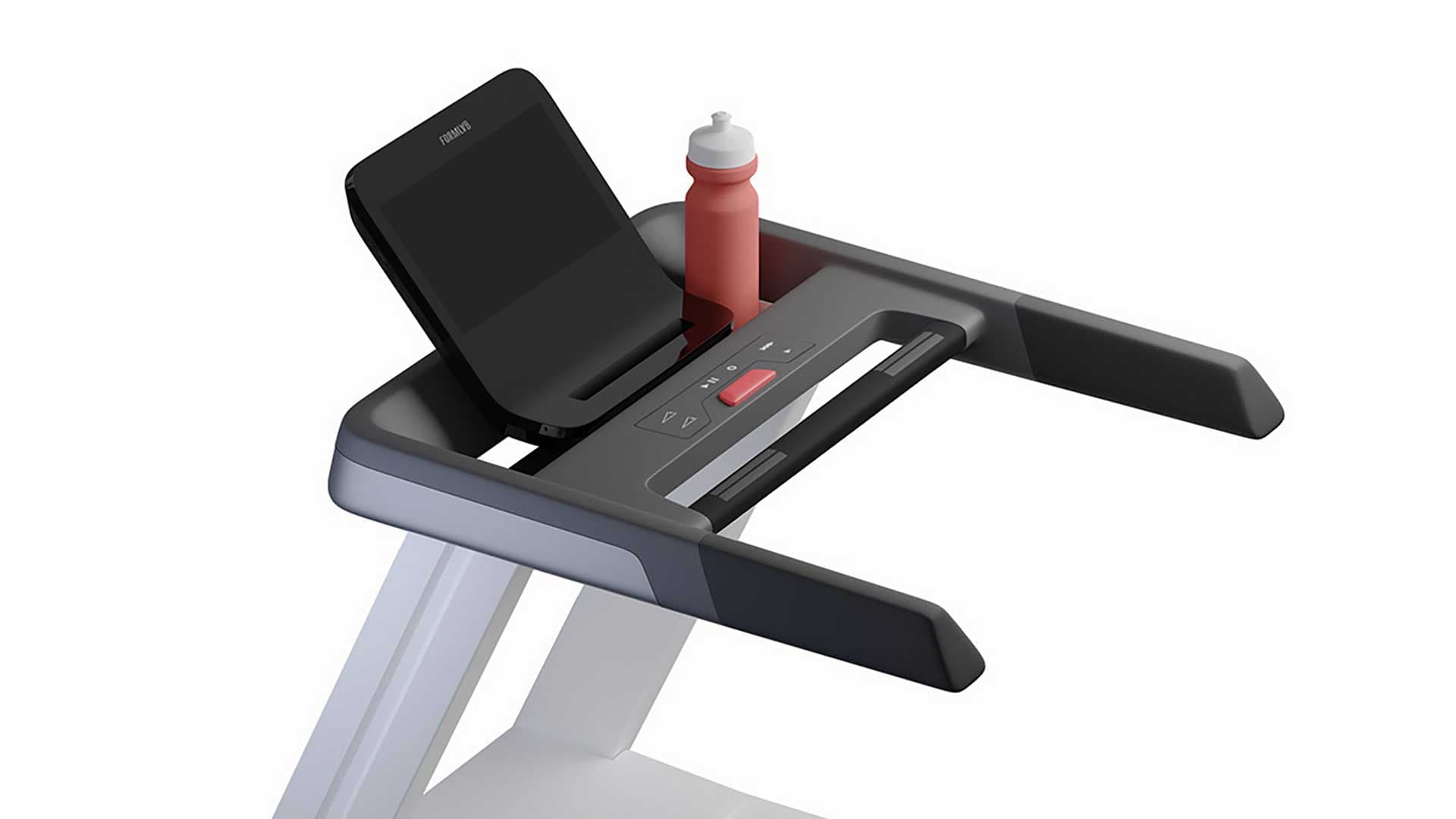

Панель для беговой дорожки

Разработка внешнего вида и эргономики новой панели управления беговой дорожкой. Весь проект поэтапно и в деталях
Этап #1

Постановка задачи

Новая панель управления беговой дорожкой ASV10: нужно разработать дизайн и эргономику. Панель состоит из корпуса, мини-компьютера, плёночной клавиатуры для управления режимами и сенсорного дисплея с диагональю 17".

В составе панели должна быть также кнопка аварийного отключения дорожки, пара ячеек для бутылок с водой и подставка для смартфона. Вот пример панели:
Пример шкафа и то, что получилось у Формлаба
Пример панели для беговой дорожки
Панель будет закреплена на дорожке на колоннах; можно изменять угол реза колонн и расположение крепежных отверстий. Также можно менять форму подлокотников дорожки.

Есть особое требование к конструкции панели: предусмотреть беспроблемную замену дисплея (на случай, если уже утверждённый внезапно снимут с производства).

Вот аналогичные панели других производителей:
Этап #2

Разработка дизайна корпуса

Эскизирование
Требование к дизайну одно: текстура поверхности — мелкая шагрень. Остальное — н наше усмотрение.

Эскизы:
Чистовая прорисовка:
После первых эскизов получили комментарии клиента. Вот три эскиза — №12,13 и 14, из них нужно сделать что-то наподобие микса:
№12
№13
№14
Из варианта 12 взять клавиатуру и поручень (и подлокотники сделать косыми); в варианте 14 хорошо смотрится сочетание цвета панели с задней крышкой и т.д.

Вот что получилось:
Заказчику захотелось уточнить, как стоит бутылка. С бутылкой всё просто: она стоит на поддоне. Но это его не устроило. Поэтому решаем отказаться от поддона и делаем единую плоскую панель с экраном, а в ней отверстия под бутылку и телефон.

Клиент просит ориентироваться на бутылочницу, которая примерно у них сейчас.

Также нужна "ванночка", чтобы эдак небрежно кинуть туда мобилу. Делаем два варианта ванночки (плоскую и поглубже):
Выбрали дисплей — надо скорректировть размеры.
Дисплей	для панели беговой дорожки
Дисплей для панели беговой дорожки
Этап #3

Разработка дизайна корпуса

3D-моделирование
Моделируем выбранный вариант и параллельно тестируем эргономику — с VR-очками.
Модели "ванночки" под смартфон:
Этап #4

Инжиниринг корпуса

CAD-моделирование
Приступили к разработке конcтрукции. Сразу выяснилось, что нужных размеров профиля, который мы изначально заложили в конcтрукцию —50х30 мм, — у поставщиков нет. Поэтому сразу скоррекировали проект с учетом профиля 50х25 мм.
Прототип, выполненный литьем поликарбоната. Ручки — из полиуретана:
