Настенный выключатель

Пульт управления электронной системой затемнения окон. Весь проект поэтапно и в деталях
Этап #1

Постановка задачи

Пульт, дизайн корпуса которого нам предстоит разработать, — часть системы по управлению затемнением окон. Пульт закреплён на магнитной планке, которая устанавливается на стену. Само устройство — это квадратный корпус, на котором расположен джойстик-крутилка и нанесены две шкалы, горизонтальная и вертикальная; электронное наполнение — плата — и батарейка. Вроде бы просто, однако с помощью этого небольшого пульта можно регулировать не только светопропускаемость окон, но также и детализировать настройку, вплоть до создания графиков автозатемнения.
Комплект для управляемого затемнения окон
Комплект для управляемого затемнения окон
Дизайн пульта уже вроде бы был сделан, но отчего-то заказчику он не понравился. Нам придётся поработать над тем, чтобы облагородить дизайн и сделать управление затемнением с пульта максимально понятным интуитивно. Рынок продаж устройства — США.
Существующая версия дизайна пульта
А это — пульты конкурентов
Этап #2

Разработка дизайна корпуса

Эскизирование
Основные задачи — определиться с удобной формой джойстика и нарисовать максимально понятные пользователю значки, так, чтобы с управлением справился даже не умеющий читать инструкции дошкольник.

Одновременно пульт должен выглядеть солидно, дорого и элегантно. Материалы — пластик, алюминий, нержавеющая сталь. По цветовой гамме ограничений нет.

Наброски:
В этот момент заказчик решил, что неплохо было бы установить в "крутилку" и дисплей — чтобы управление было совсем уж удобным.

Сразу же возникла проблема: чтобы "прикрутить" к джойстику стандартный дисплей, его пришлось бы либо так серьёзно "утопить" в нём, что свело бы весь комфорт использования на нет, либо увеличить габариты самого джойстика. Но реализовать утверждённый дизайн с новыми габаритами уже не получилось бы.


Нет, дисплей, который можно было бы без ущерба инсталлировать в джойстик, существовал (это дисплей от "умных часов" Samsung). Мало того, что он был дорогим, но и суметь купить его было само по себе приключением, да и не факт, что со счастливым финалом. Мы были обязаны предупредить об этом заказчика.

Но версию дизайна с дисплеем показать всё равно надо. Вот:
Электронщики со стороны заказчика дали "добро". В принципе, если будет экран, то легко можно обойтись и без иконок на корпусе — обновляйте их хоть каждый день в интерфейсе, заодно отпадает проблема с расчётом шага джойстика между иконками, а сам корпус будет и дешевле, и красивее.

Доделываем.

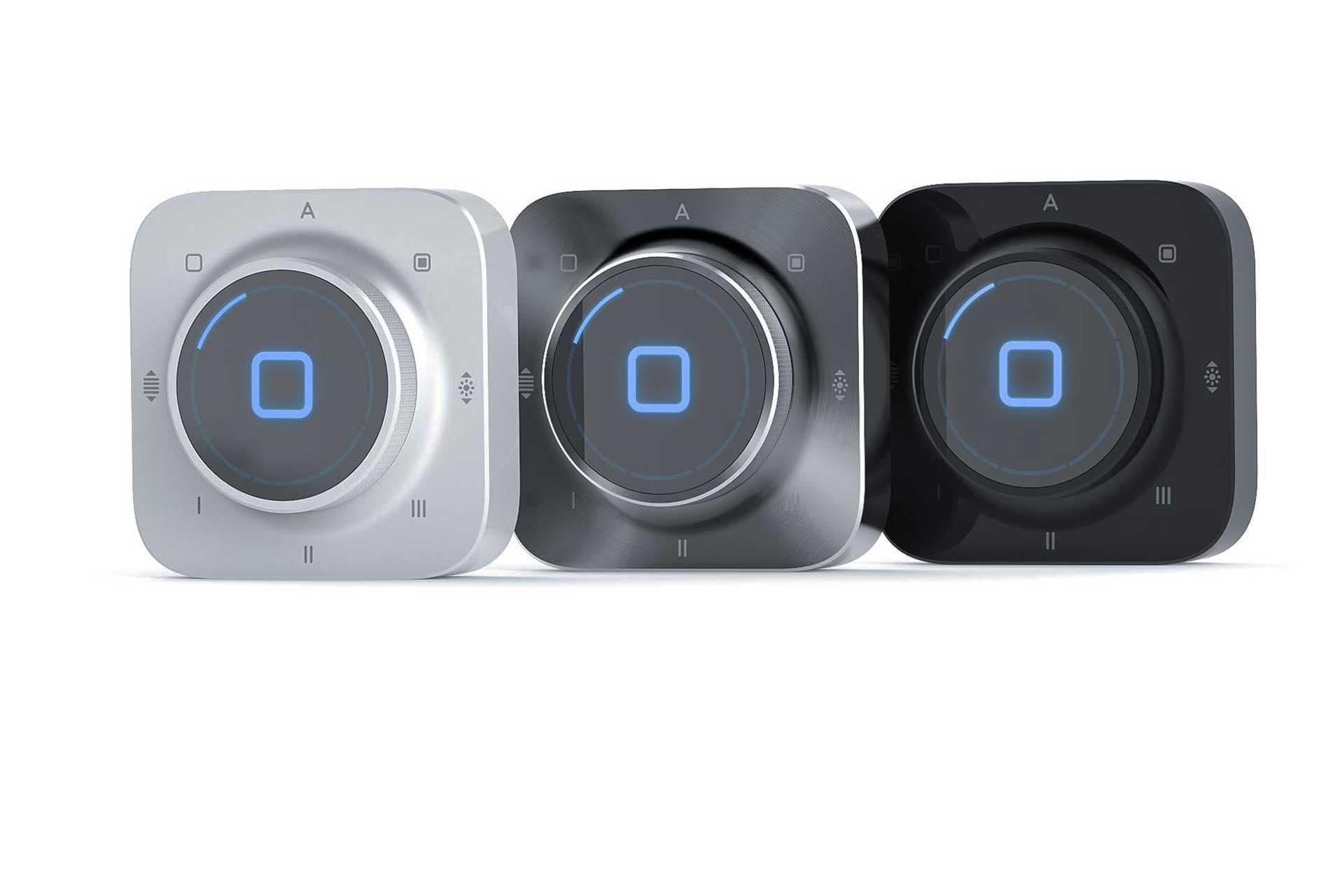

Дизайн был принят и оценен коллегами из США. В производство выключатель запускали уже в Штатах.
— Напомню, что фактический заказчик в этом проекте — это компания, базирующаяся в США и ведущая продажи на международном рынке. Отсюда и такое серьёзное отношение к дизайну: вы видите, что первый вариант пульта вроде бы неплох на вид. Тем не менее он заказчика не устроил — ведь можно было сделать лучше. Делаем вывод: на конкурентном рынке дизайн крайне важен, особенно дизайн тех устройств, с которыми пользователь взаимодействует тактильно и каждый день.

Евгений Аракас
Руководитель проекта
