Дизайн и эргономика «антикризисной» модели караоке-машины

Этап #1 Постановка задачи

Совсем недорогую аппаратуру модно называть даже не бюджетной версией, а «антикризисной». Хорошо, пусть такой и будет: делаем антикризисную версию караоке-плеера. Функционал — по минимуму, материалы —пластик + акрил. Всё — попроще и побыстрее.

Точных размеров будущего плеера нет, но для эскизов это некритично — габариты более-менее понятны, дисплей антикризисной версии достаётся в наследство от предыдущей модели.

Караоке-система Art System AST-1700, предыдущая модель, от которой антикризисная версия AST v.4 получила дисплей.
«Наследодатель» дисплея — предыдущая модель караоке-системы

Этап #2 Эскизирование

Если система бюджетная, то ничего лишнего в ней не будет — кнопка включения, инфракрасный приёмник, usb-слот, индикация работы.

Но это не значит, что на внешность надо махнуть рукой. Совсем наоборот. Что-то должно заставить покупателя обратить на себя внимание, — хотя бы какая-то деталь.

  • Караоке-машина Art System AST v.4, эскиз передней панели с диагональной линией, ИК-приемником и черным глянцем.
  • Караоке-машина Art System AST v.4, эскизы корпуса с кнопкой standby, подсветкой, дисплеем и USB-слотом.
  • Караоке-машина Art System AST v.4, эскизы с горизонтальной полосой ИК-приемника и кнопки standby на передней панели.
  • Караоке-машина Art System AST v.4, три эскиза корпуса с дисплеем в рамке и кнопкой включения.
  • Караоке-машина Art System AST v.4, цветные эскизы корпуса с трапециевидным дисплеем и кнопкой standby с подсветкой.
  • Караоке-машина Art System AST v.4, эскизы передней панели и рамки дисплея в разных ракурсах.
  • Караоке-машина Art System AST v.4, эскизы с изогнутой линией панели, ИК-приемником, кнопкой standby и USB-слотом.
  • Караоке-машина Art System AST v.4, эскизы трех вариантов компоновки дисплея, USB-слота и кнопки standby.

Разумеется, в чистовую проработку попадут не все эскизы.

  • Караоке-машина Art System AST v.4, визуализация концепта с белой вставкой и красной кнопкой слева от дисплея.
  • Караоке-машина Art System AST v.4, визуализация концепта в черном глянце с зеленым индикатором на крышке.
  • Караоке-машина Art System AST v.4, визуализация концепта с дисплеем слева и металлической нижней кромкой.
  • Караоке-машина Art System AST v.4, визуализация концепта с вертикальной зеленой подсветкой на передней панели.
  • Караоке-машина Art System AST v.4, визуализация концепта с металлической диагональной вставкой и зеленой кнопкой.
  • Караоке-машина Art System AST v.4, визуализация концепта в черном цвете с красной подсветкой рамки дисплея.
  • Караоке-машина Art System AST v.4, визуализация концепта с серебристой панелью кнопки включения и красной рамкой дисплея.
  • Караоке-машина Art System AST v.4, визуализация концепта с золотистой панелью кнопки включения и дисплеем.

А вот и выбранный вариант: очень антикризисно, потому что недорого в производстве:

Караоке-машина Art System AST v.4, выбранный концепт с черной передней панелью, недорогой в производстве.

Этап #3 3D-моделирование

Первый вариант 3D-модели:

Караоке-машина Art System AST v.4, первый вариант 3D-модели корпуса, вид спереди на ножках.

И модель караоке-системы после доработки:

  • Караоке-машина Art System AST v.4, доработанная 3D-модель корпуса с панелью дисплея, кнопкой включения и USB-слотом.
  • Караоке-машина AST, 3D-модель корпуса с серебристой передней панелью и дисплеем, вид сверху сбоку.
  • Караоке-машина AST, визуализация 3D-модели после доработки: передняя панель с дисплеем и красной подсветкой.
  • Караоке-машина AST, визуализация 3D-модели крупным планом: откидная крышка с кнопкой питания и дисплей.
  • Караоке-машина AST, визуализация 3D-модели с низкого ракурса: красная подсветка передней панели и опоры корпуса.

Издержки моделирования — выступающие части корпуса. Нужно сгладить.

Караоке-машина AST, 3D-модель с отмеченными выступающими частями корпуса, которые нужно сгладить.

Готово:

  • Караоке-машина AST, доработанная 3D-модель: сглаженный угол корпуса у передней панели крупным планом.
  • Караоке-машина AST, итоговая визуализация 3D-модели: передняя панель с дисплеем Art System и опоры корпуса.
  • Караоке-машина AST, итоговая визуализация 3D-модели в серебристо-сером корпусе с красной подсветкой дисплея.
  • Караоке-машина AST, итоговая визуализация 3D-модели в три четверти: черный корпус, дисплей и откидная крышка.

Этап #4 CAD-моделирование

  • Караоке-машина AST, конструкторская модель в CAD: передняя панель корпуса и опоры, вид сбоку.
  • Караоке-машина AST, конструкторская модель в CAD: фронтальная проекция передней панели корпуса.
  • Караоке-машина AST, конструкторская модель в CAD: днище корпуса с четырьмя опорами.

Этап #5 Прототипирование

Производить будут на Тайване. Там же сделали и прототип:

  • Караоке-машина Art System, прототип корпуса, изготовленный на Тайване, вид сверху с вентиляционными прорезями.
  • Караоке-машина Art System, прототип корпуса, изготовленный на Тайване: передняя панель с глянцевым стеклом дисплея.

Ставим на нужное место название модели — AST Mini — и делаем рендеры для будущей упаковки.

  • Караоке-машина AST Mini, рендер для упаковки: задняя панель с разъемами для микрофонов, аудио и видео.
  • Караоке-машина AST Mini, рендер для упаковки: фронтальный вид на дисплей и название модели на передней панели.
  • Караоке-машина AST Mini, рендер для упаковки сверху сбоку: передняя панель с красной подсветкой дисплея.
  • Караоке-машина AST Mini, рендер для упаковки крупным планом: дисплей с надписью AST Karaoke и красная подсветка.
  • Караоке-машина AST Mini, рендер с левого угла: откидная крышка с кнопкой питания и дисплей передней панели.
  • Караоке-машина AST Mini, итоговый рендер для упаковки: черный корпус, дисплей и подсветка, вид спереди.

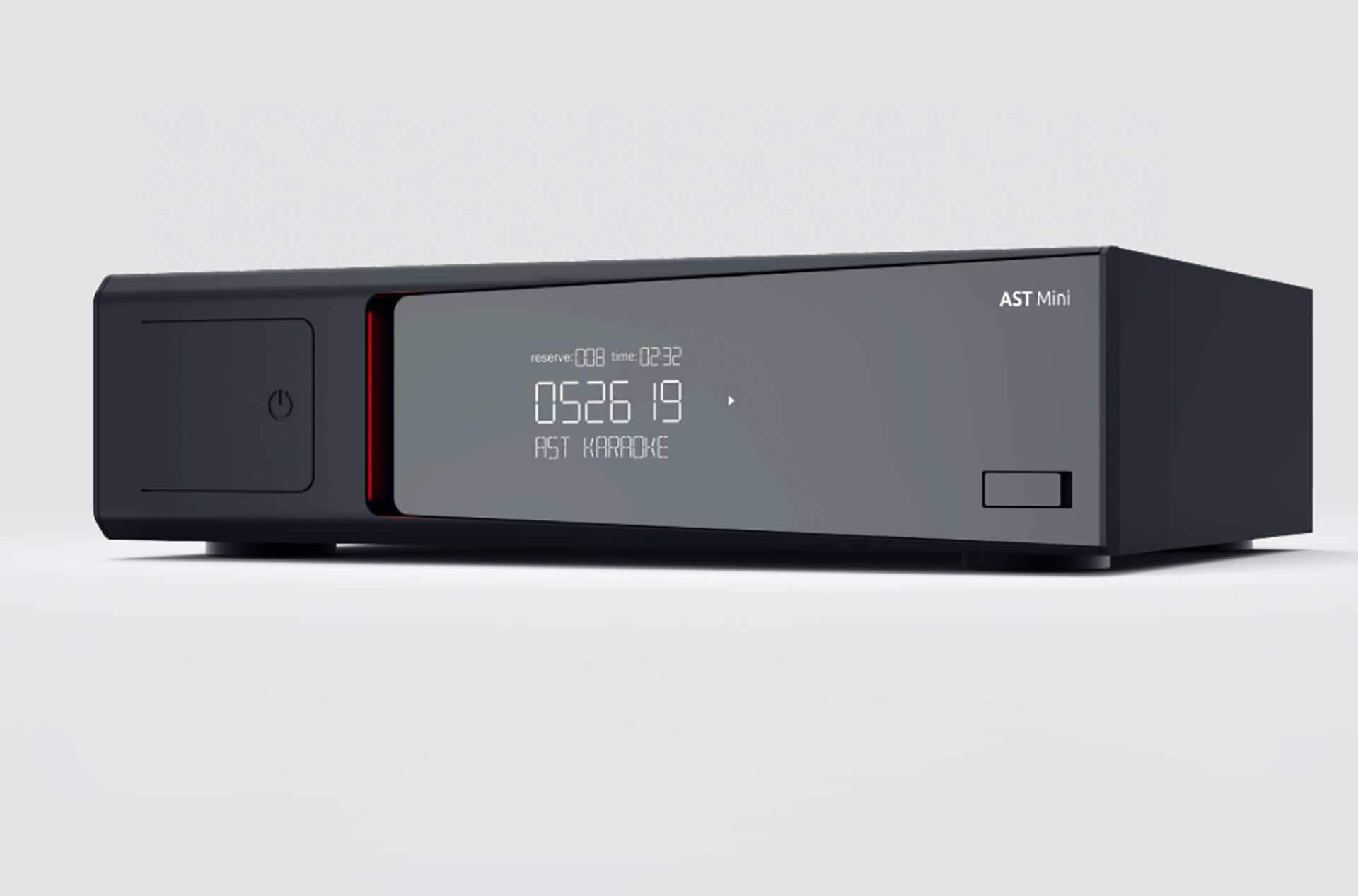

  • Караоке-машина AST Mini, визуализация 3D-модели в ракурсе три четверти: черный корпус, дисплей и красная световая полоса.
  • Караоке-машина AST Mini, визуализация 3D-модели спереди: передняя панель с дисплеем, кнопкой питания и откидной крышкой.

Макет упаковки:

Упаковка для устройства AST Mini, демонстрирующая современный промышленный дизайн и функциональность.

Этап #6 Производство

А вот и серийный экземпляр:

  • Караоке-машина Art System AST Mini, серийное изделие: задняя панель с видеовыходами, LAN, HDMI, USB и входами для двух микрофонов.
  • Караоке-машина Art System AST Mini, серийное изделие: глянцевая передняя панель и логотип AST на верхней крышке корпуса.

На задней крышке нашлось место даже для лого Формлаба:

Графика задней панели караоке-машины AST Mini: шильдик модели AST-25, маркировка видеовыходов и разъемов микрофонов.
