Этап #1 Задача
Займемся разработкой дизайна, эргономики и конструкции новой модели кляммера (кляймера), крепежа для скрытого монтажа террасной доски. В этом проекте получился микс реверс-инжиниринга (скачивайте руководство по реверс-инжинирингу здесь) с импортозамещением. За счет оригинального дизайна и изменений в конструкции заказчик смог выйти в более высокий ценовой сегмент.
На рынке есть множество кляммеров — дорогих, дешевых, хороших и не очень. Наш заказчик занимался их продажами. Поэтому прекрасно в них разбирался.
Однако и хорошего, и недорогого кляммера он так и не увидел. А спрос на такие достаточно серьезный.
Поэтому наш будущий клиент сделать кляммер сам. Обозначил нам требования к конструкции элемента, мы сделали эскизы, а затем подготовили кляммер к производству, предварительно проверив его работоспособность на макетах.
Образец кляммера
Кляймер монтируется под террасные доски, соединяя их между собой:
Будем делать два размера этого крепежного элемента, с высотой ножки 7 мм и 8 мм — для разных типов террасных досок.
Требования: ширина ножки должна обеспечивать зазор между террасными досками порядка 3,5-4 мм.
Желательно добиться в ножке демпфирующего эффекта.
Поскольку крепежа нужно много, тираж планируется серьезный — 500 тыс. шт. в год. При производстве такой крупной серией технология одна — литье под давлением.
Крепеж от конкурентов:
Нам нужно сделать не хуже. Поехали!
Этап #2 Эскизирование
По ТЗ, дизайн кляммера должен показывать его принадлежность к премиум-сегменту рынка.
Варианты разной формы:
31 окт
9 ноя
Остановились на классике: в финал выходят две версии:
Этап #3 Моделирование

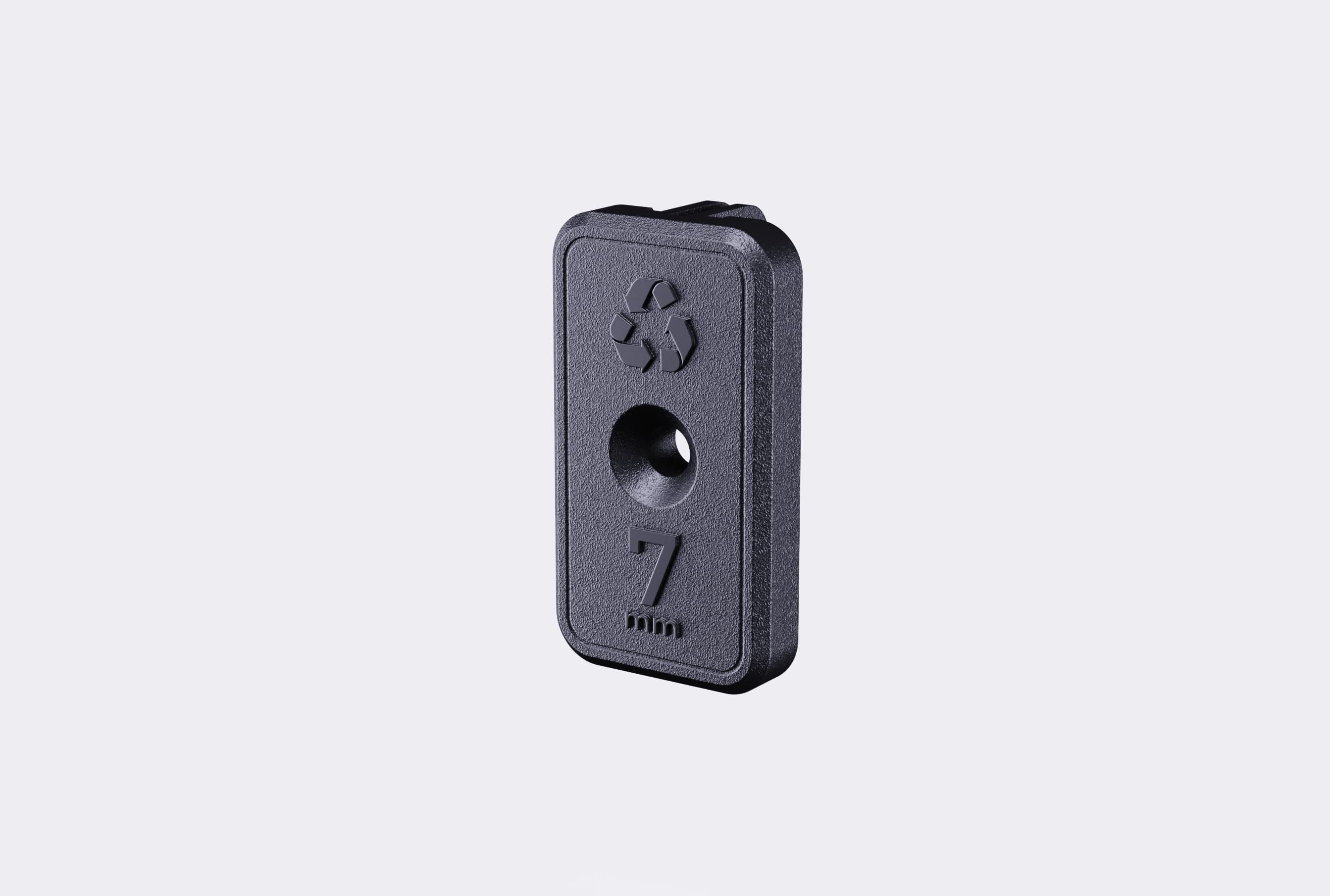

Кляммер 7 мм:
И 8 мм:
Этап #4 Макет
Этап #5 CAD-моделирование
Точные модели семи- и восьмимиллиметровых кляммеров:
Текстуры:
Рендеры:
