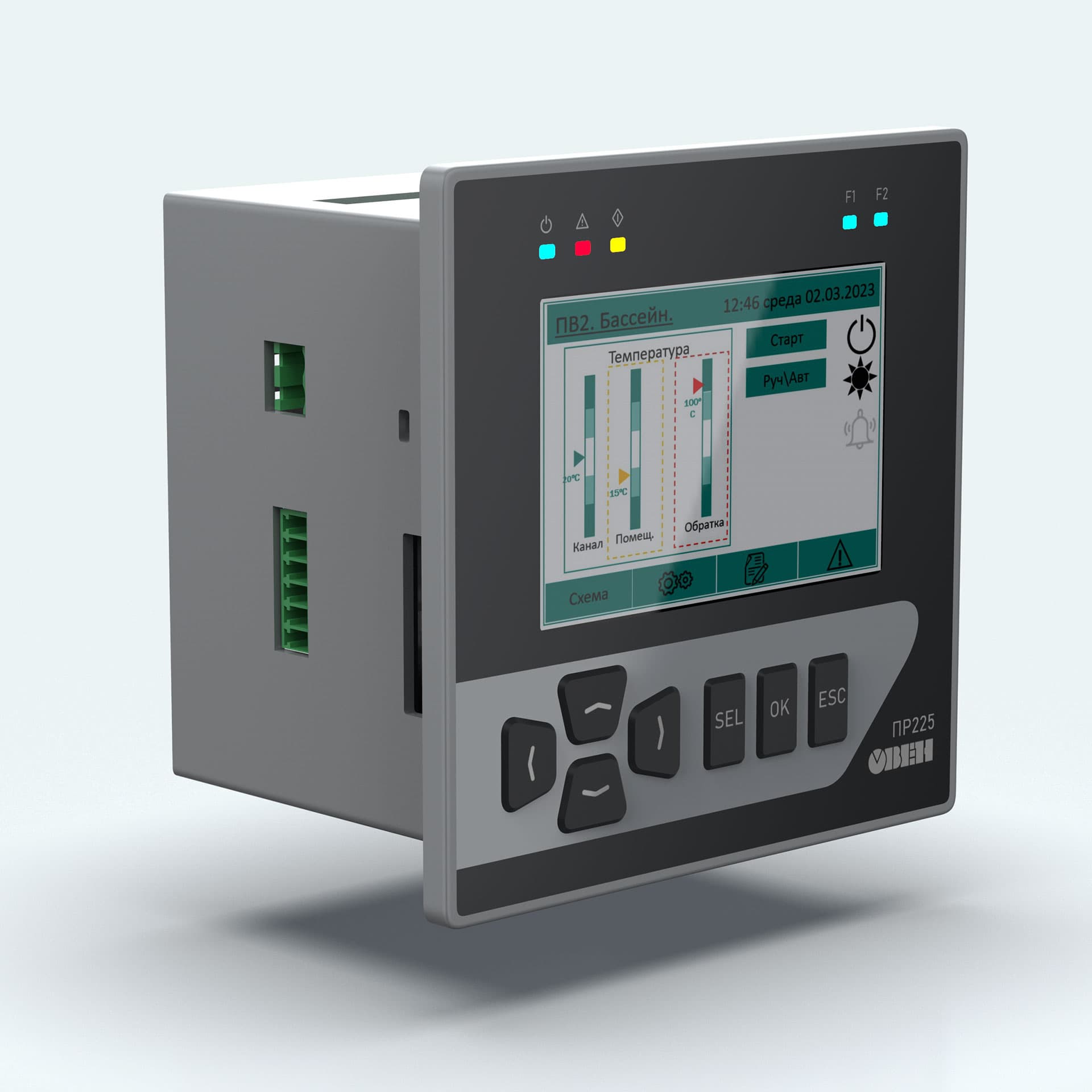

Корпус программируемого реле ПР225 ОВЕН
Промдизайн и эргономика линейки промышленных реле с учетом принципов High-Performance HMI
Разработали промышленный дизайн линейки корпусов для программируемых реле с дисплеями от 3,5 до 7" и креплением на лицевую панель щита — чтобы оператор мог в любой момент проверить показания оборудования и переключить программу. Интерфейс и эргономика были созданы с учётом принципов High-Performance HMI, продвинутого человеко-машинного интерфейса.
В линейке четыре устройства. Нам нужно сделать концепт всех четырех и 3D-модель одного из них.
Задачи и решения
| Проблема, которую решили | У заказчика есть специалисты, которые могут спроектировать прибор, но нет промдизайнеров для разработки корпуса |
Цели клиента | Вывод на рынок устройства в уникальном корпусе, который отличается от корпусов конкурентов |
| Что нужно сделать? Задачи | 1. Состав прибора — корпус (передняя и задняя крышка, возможно, проставка между ними), дисплей (от 3,5” до 7) и внутреннее наполнение из трех плат: центральной, платы с разъемами (microUSB, Ethernet, RS485, светодиоды и пр.), платы с портами ввода/вывода и источником питания. Расстояние между тремя платами строго регламентировано. На лицевой панели реле расположены дисплей, шесть кнопок с подписями, а также сервисные и пользовательские светодиоды. 2. С боковых сторон — отверстия под разъемы и для вентиляции, сервисная кнопка. На задней стенке также есть отверстия для вентиляции. 3. Габариты прибора ограничены. Сборка — на защелках: доступ пользователя внутрь не предусмотрен, однако контроллер может быть разобран в сервисном центре. 4. Нужно предусмотреть выламываемые шторки для выпуска модификаций приборов с разным количеством разъемов. Должен быть специальный разъем для быстрой замены пользователем батарейки питания. 5. Строго определенный материал пластика для корпуса. 6. Лицевая панель должна обеспечивать защиту внутреннего наполнения от пыли и влаги по стандарту IP54 после установки в шкаф. Степень защиты для задней панели — IP20. 7. Легкоочищаемая поверхность, без сильной шагрени и сложных мелких форм. Никакого глянца. 8. Дизайн: в стиле бренда, визуальное отличие от массовых производителей аналогов и основных конкурентов. Цветовая гамма — оттенки серого и синего, черный. 9. Одно из основных требований: информация на дисплее информация будет отображаться в High-Performance HMI. Это значит, что дизайн корпуса должен быть визуально чистым, не отвлекающим оператора от данных на дисплее и гармонирующим с ними. 10. На корпусе надо предусмотреть место для надписей, лого производителя и QR-кода с информацией о приборе |
| Решения и объем работ | Оперативно создали промдизайн для линейки приборов и 3D-модель — реле уже в продаже |
Фокусируемся на промдизайне корпуса одного реле. Первые наброски — нужно понять, как вообще будет выглядеть прибор:
Задача – выбрать, какой из вариантов подходит для дальнейшей проработки.
Показали заказчику, получили пожелания — например, упростить форму (все сложные формы — потенциальные источники грязи и пыли), адаптировать корпус под размер дисплея. Корректируем эскизы:
Первый вариант уже нравится больше других, но его нужно чуть-чуть доработать, особенно кнопки. Уже точно известно, что они будут резиновыми. Эскизы с учетом правок:
Итоговый вариант и рендеры:
Этапы работ
Сроки, цены, технологии
| Над проектом работали | Технический писатель, промышленный дизайнер, 3D-моделлер, руководитель проекта |
| Технологии и материалы | Литье пластика под давлением, обработка пленочных материалов (для лицевой панели). Материал: ABS+PC |
| Стоимость разработки | $7 000 (2024 г.) |
| Сроки | 2 месяца |
| Тираж | Несколько тысяч шт./ год |
Дизайнерская модель программируемого реле:
Устройство уже производится и продается. Больше о программируемом реле ПР225 ОВЕН — здесь.
Кому нужна эта разработка корпуса?
| Отрасль | Промышленная автоматизация, производство |
| Пользователи | Операторы различных производств |
| Покупатели устройства | Промышленные предприятия, системные интеграторы, подрядчики по автоматизации |
