Корпуса линейки контроллеров

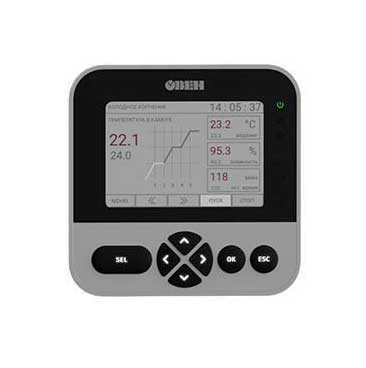

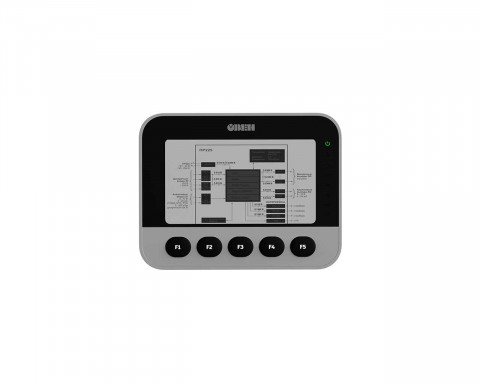

Продолжаем разрабатывать дизайн линейки программируемых реле, базой для которого выступает прибор «Овен ПР225». Заказчик планирует выпускать еще два новых устройства. С нас — концепт-дизайн для новеньких: их корпуса должны быть узнаваемыми и подчеркивать «семейственность».

Проконсультироваться по своему проекту

Задачи и решения

Задачи	Дизайнер должен объединить все устройства общим стилем — адаптировать расположение элементов управления под новые типоразмеры. Это раз.  Как и в случае с «прародителем», приборы линейки поддерживают High Performance HMI — это интерфейс, при котором данные подаются максимально просто и наглядно. Поэтому два: нужно сделать акцент на удобстве работы с графическим интерфейсом
Что именно нужно сделать?	1. Как и «Овен ПР225», новые устройства будут поставляться в так называемом щитовом исполнении  и монтироваться в шкаф. В составе улучшенной версии базы с индексом ПР255 — корпус, дисплей и целых три платы управления. 2. На корпусах всех новых устройствах есть разъемы (USB Type-C, Ethernet и другие), пользовательские и сервисные светодиоды, тактовые кнопки с подписями и отверстия для вентиляции.  3. В конструкции одного из корпусов будут выламываемые шторки под разные платы — чтобы производитель мог выпускать  модификации без замены корпуса.  4. Габариты всех программируемых реле строго ограничены.  5. Дизайн второго прибора нужен в нескольких вариантах:  а. с дисплеями 4,3” и 7, с пятью кнопками и без них; b. с модулями входа, которые подключаются к задней панели, и встроенными. 6. Пыле- и влагозащита для лицевых и боковых панелей — IP65, для задней стенки —  IP20.  7.Цвета — по бренд-буку заказчика, дизайн — без сложных выступающих форм, отражающий семейственность, но одновременно подчеркивающий отличия каждого устройства из линейки
Решения и объем работ	Разработали уникальный концепт-дизайн для новых устройств —  всех модификаций и всех типоразмеров, сохранив узнаваемые черты первого прибора

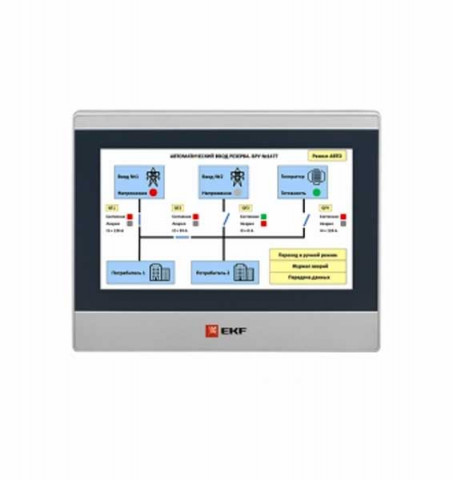

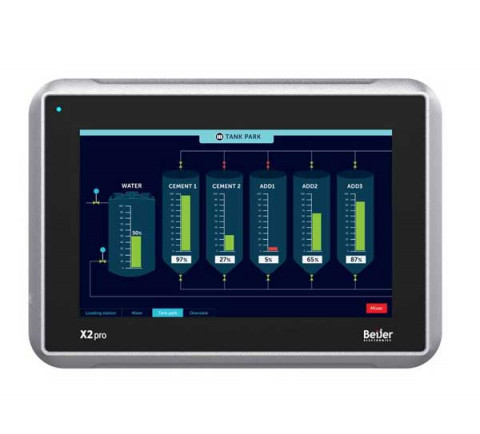

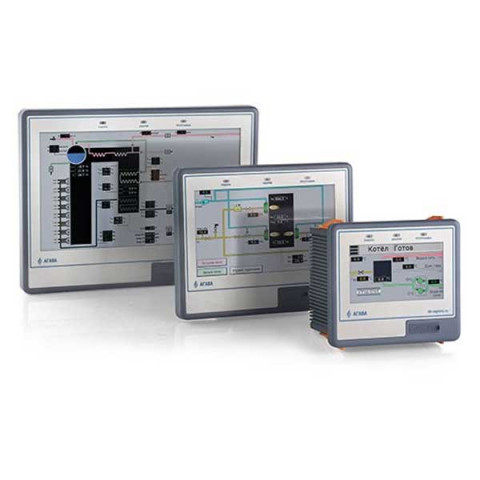

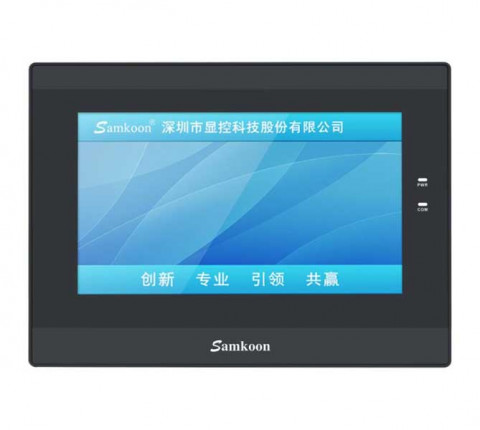

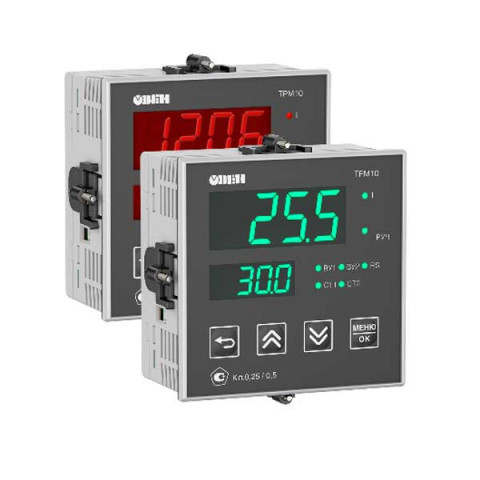

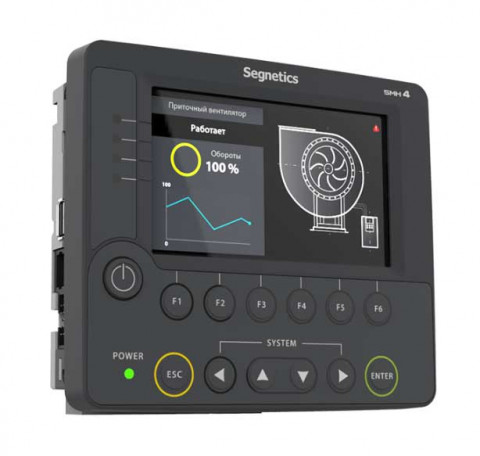

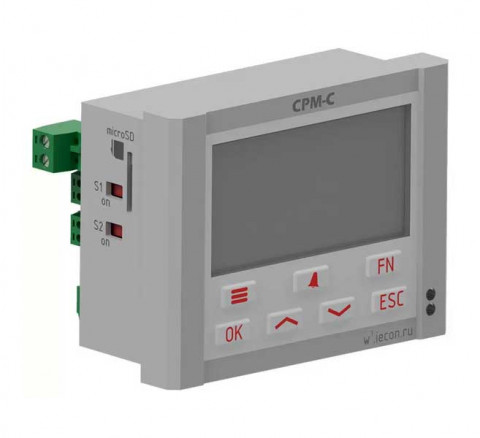

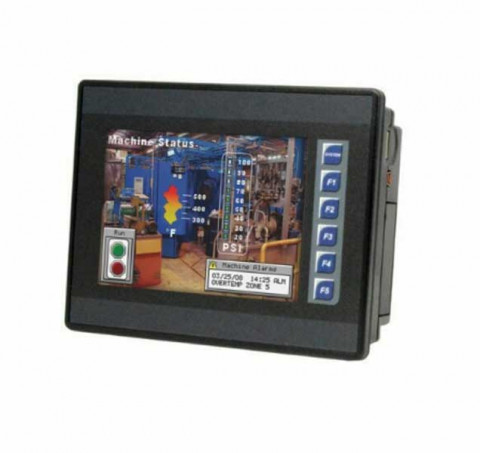

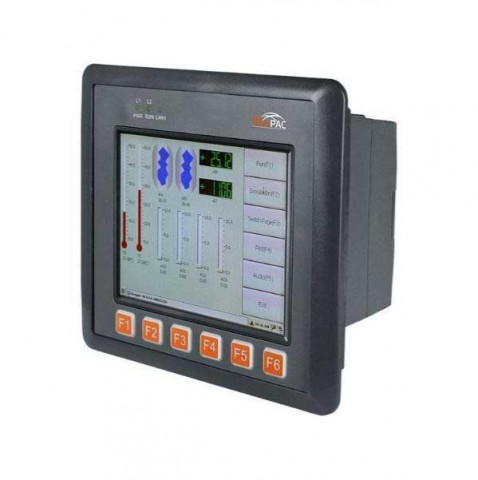

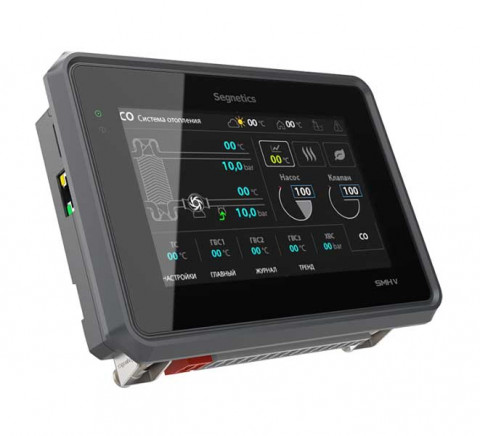

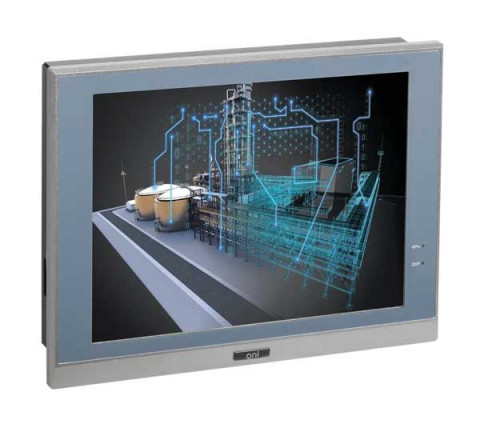

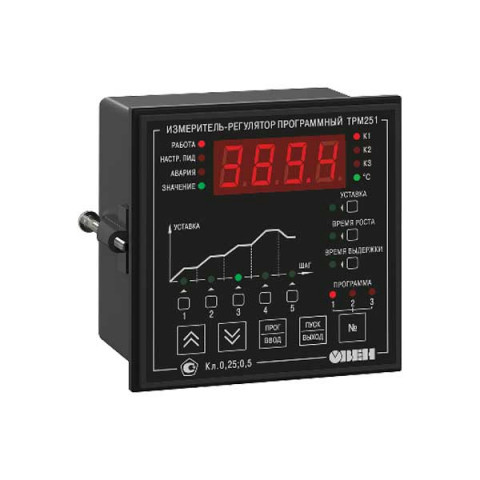

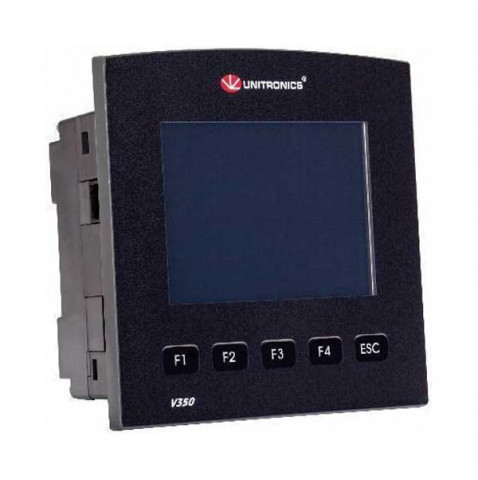

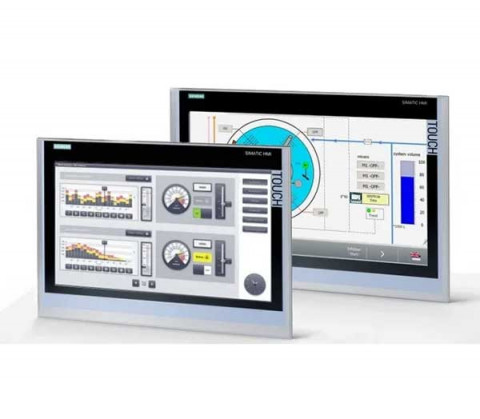

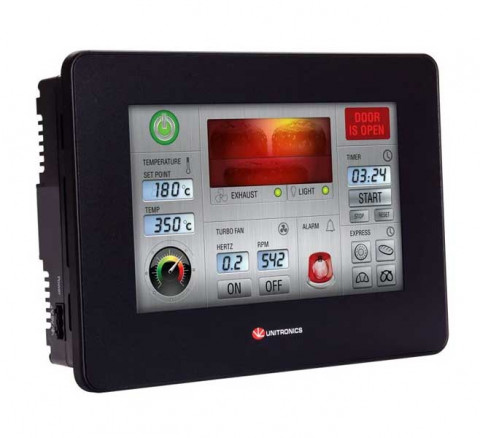

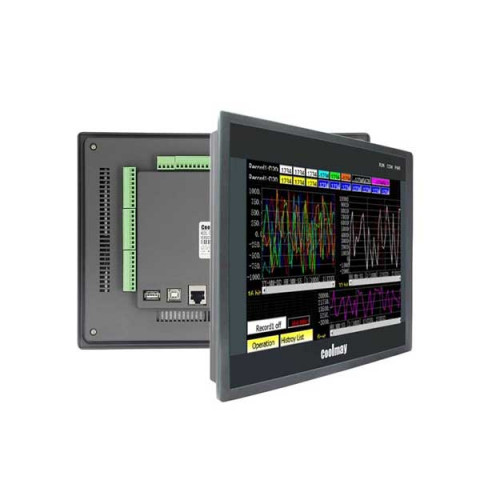

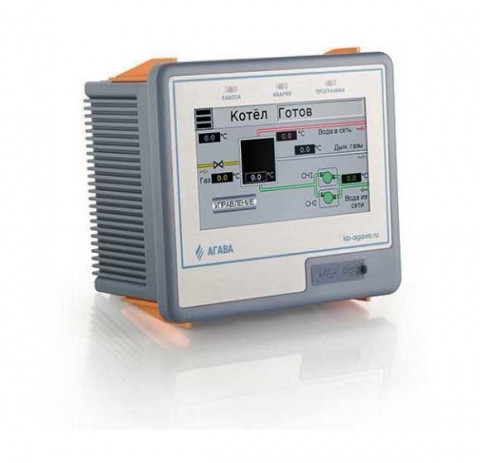

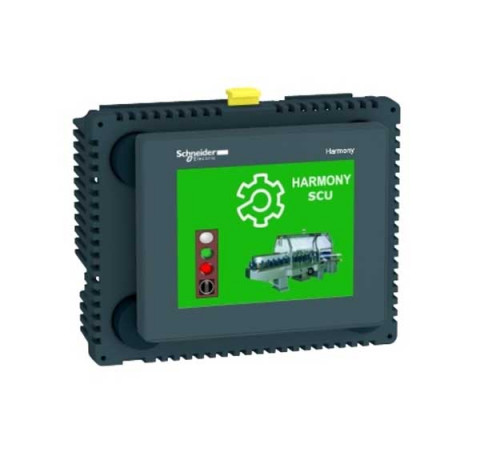

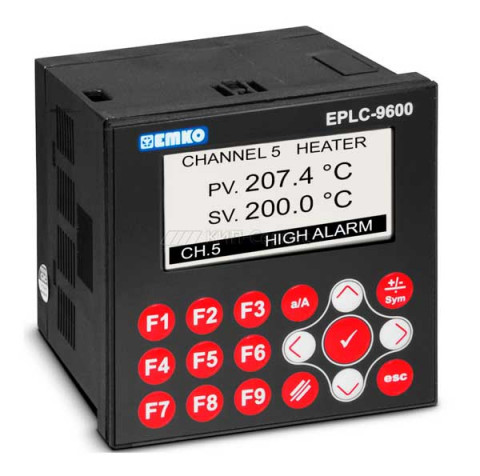

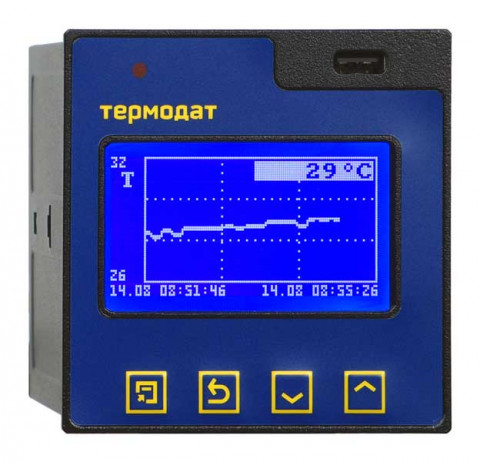

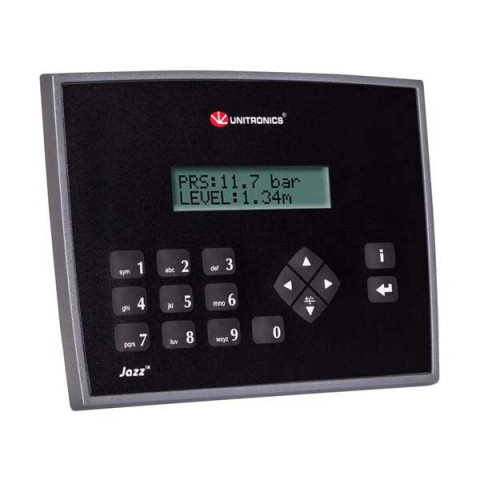

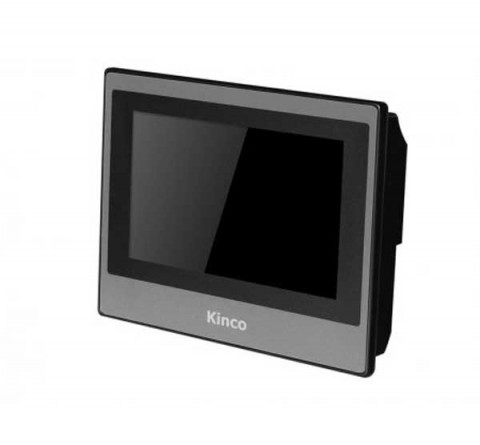

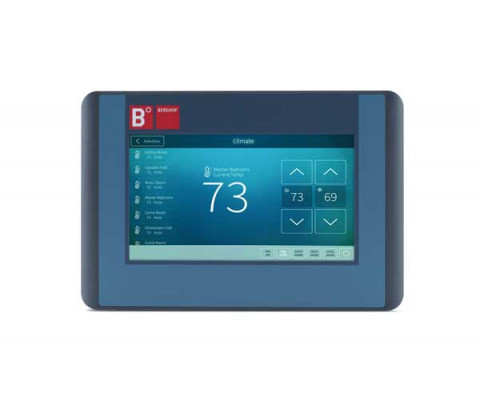

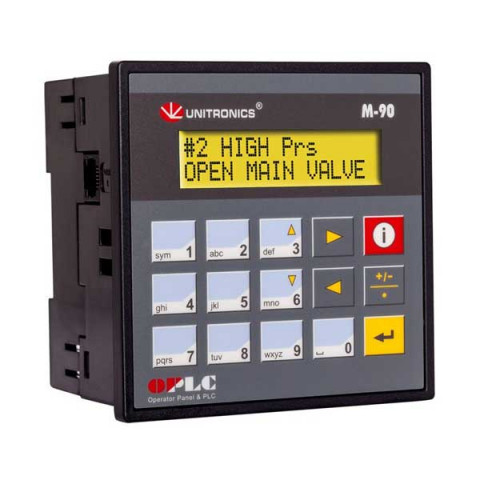

Дизайн аналогичных устройств от других производителей — их много, очень много. Есть чем вдохновляться и есть чего избегать. Для заказчика важно, чтобы в дизайне были элементы, которые позволили бы контроллерам отличаться от китайских производителей.

•
•
•
•
•
•
•
•
•
•
•
•
•
•

Самые первые эскизы:

•

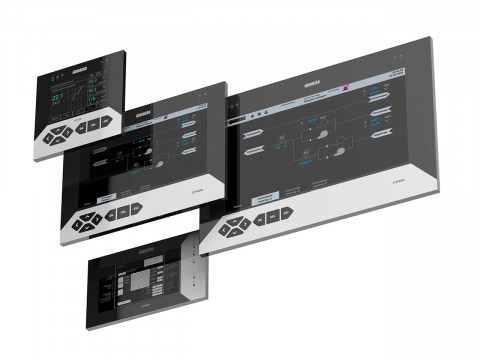

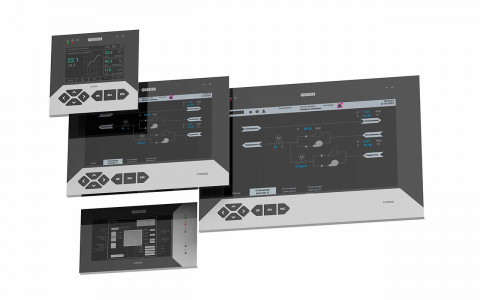

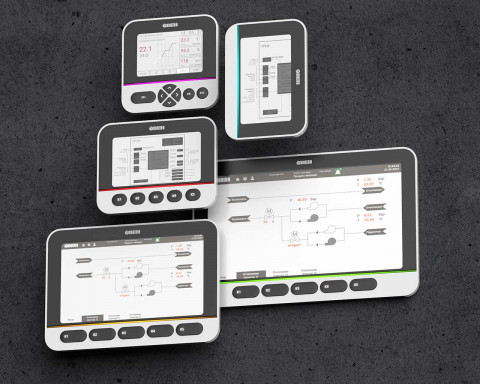

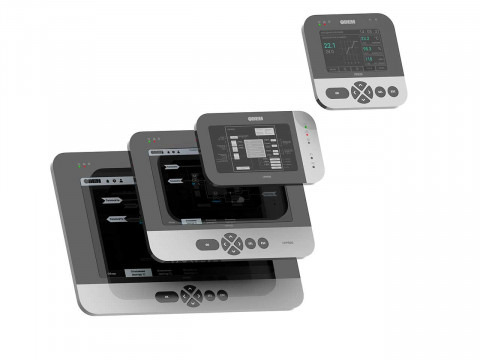

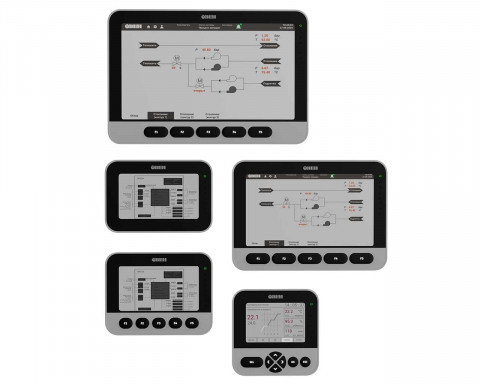

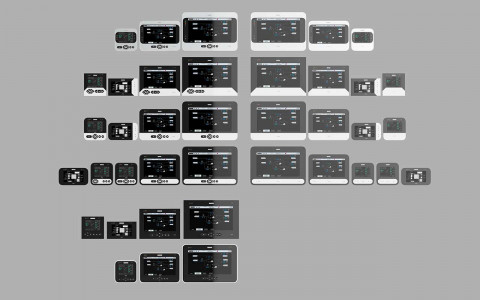

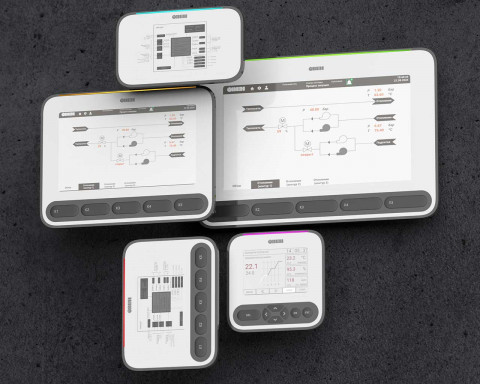

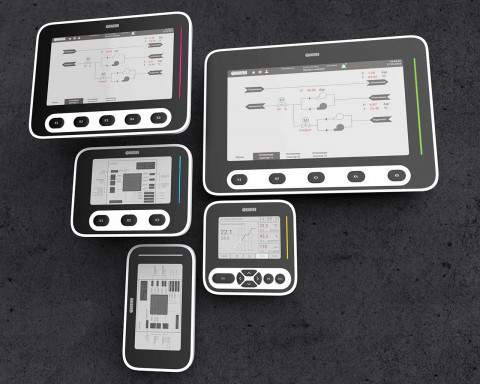

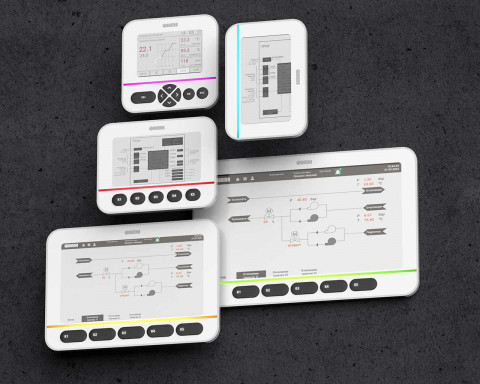

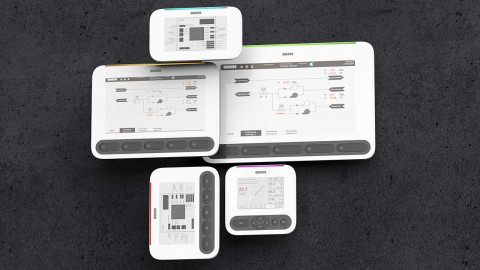

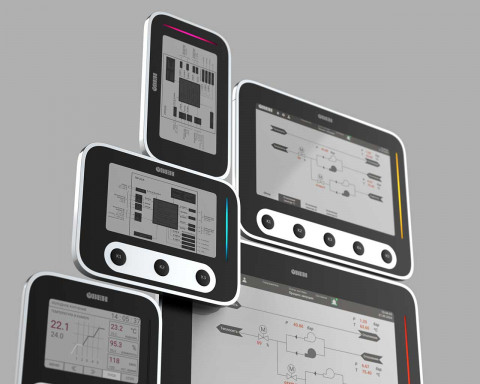

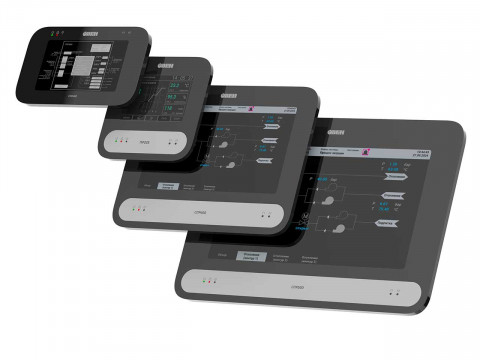

Варианты дизайна всех реле — и с кнопками, и без:

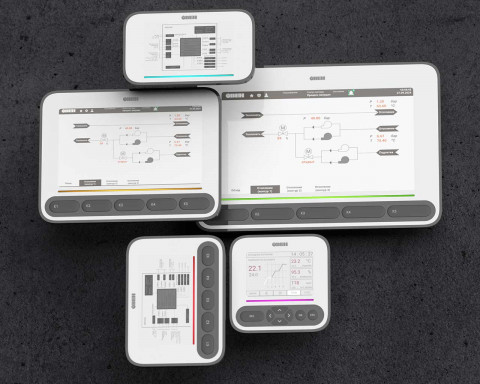

Хорошие новости — заказчик выбрал «свой» вариант:

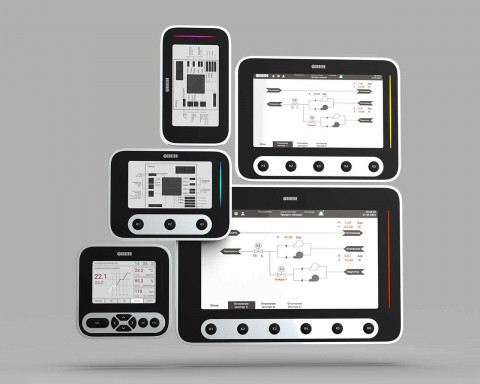

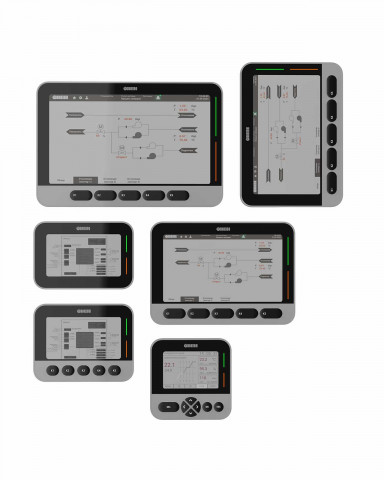

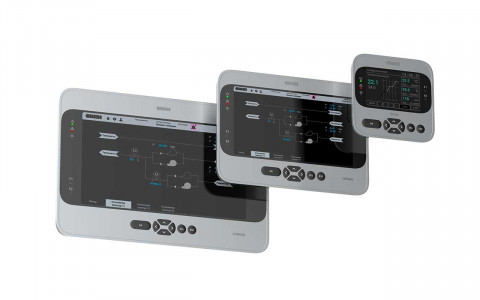

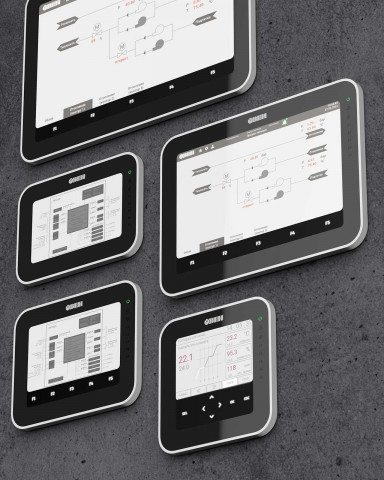

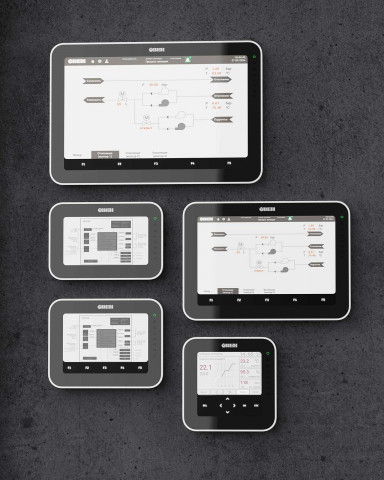

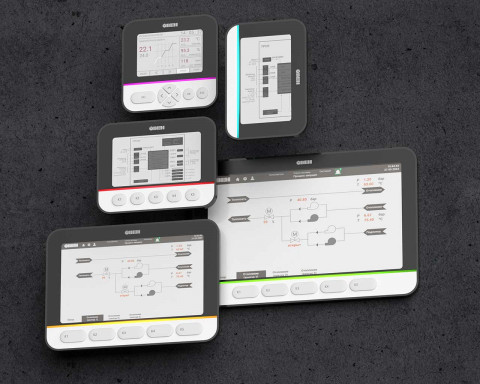

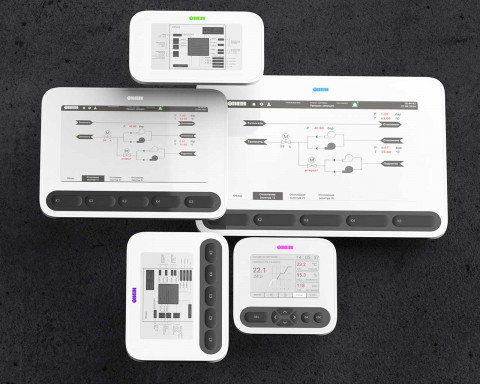

Небольшие правки: сменить фон интерфейса на рендерах, поменять местами, убрать или добавить кнопки, добавить рамку, объединить светодиоды в одну линию. Скорректированные версии:

Заказчик обсуждает дизайн с клиентами, в команде и возвращается с новой серией правок:

Этапы работ

1. Разработка технического задания

2. Промышленный дизайн (концепт-дизайн) — эскизы

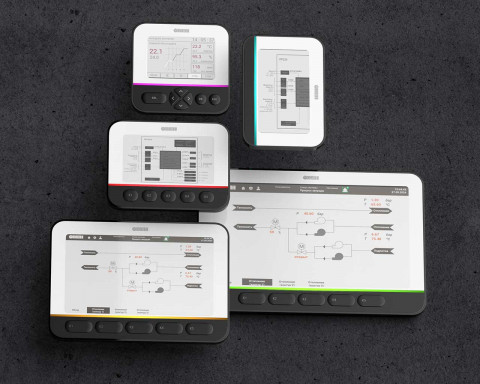

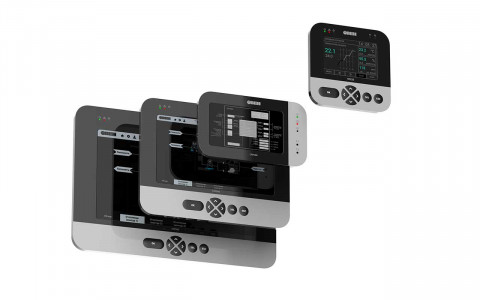

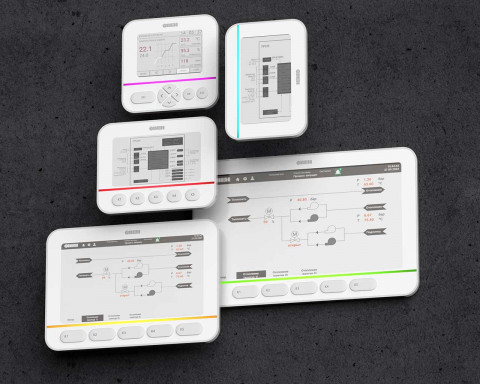

Варианты цветов и индикации. Первый:

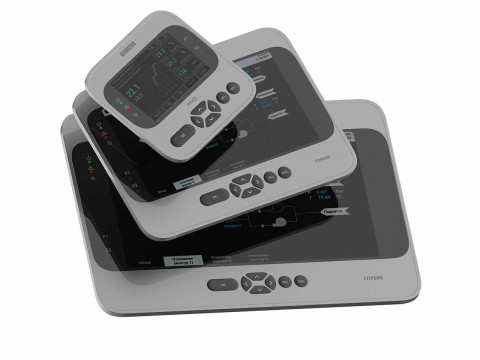

Второй вариант:

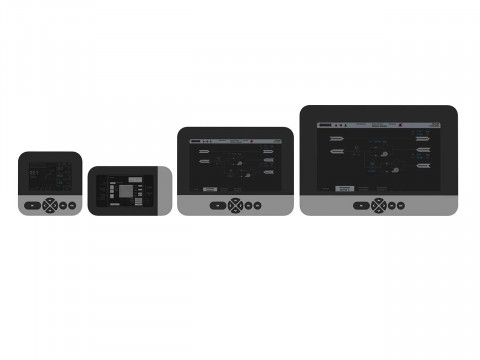

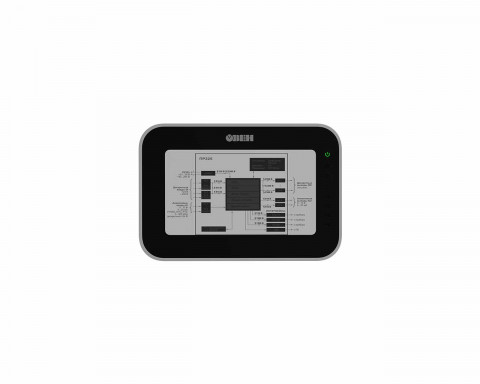

Эскиз с утвержденными пропорциями:

Сроки, цены, технологии

Над проектом работали	Технический писатель, промышленный дизайнер, руководитель проекта
Технологии и материалы	Литье пластиков (АБС-ПК)
Ценовой диапазон разработки	$5 500 (2025 г.)
Сроки	1,5 месяца
Тираж	1000 штук

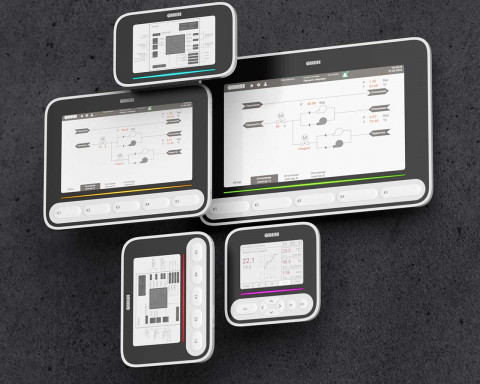

Делаем версию с круглыми кнопками — возможно, эргономика прибора будет лучше:

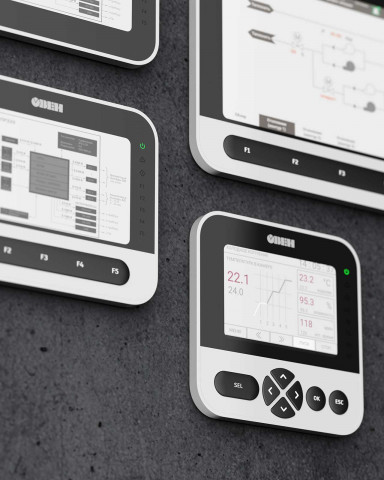

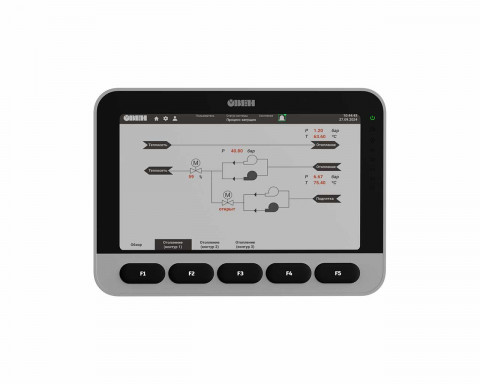

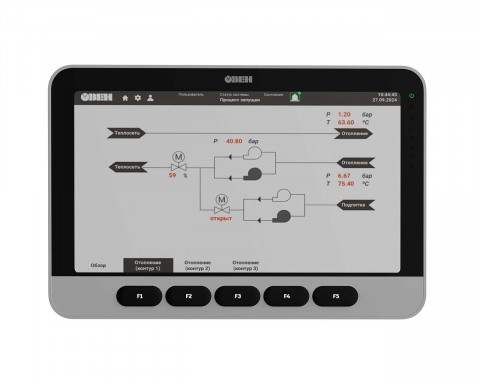

Однако такие кнопки не зашли — заказчик остановился на этом варианте:

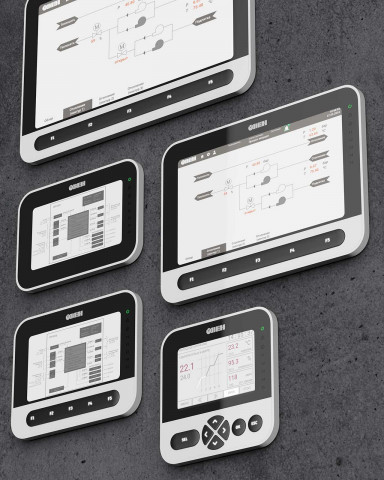

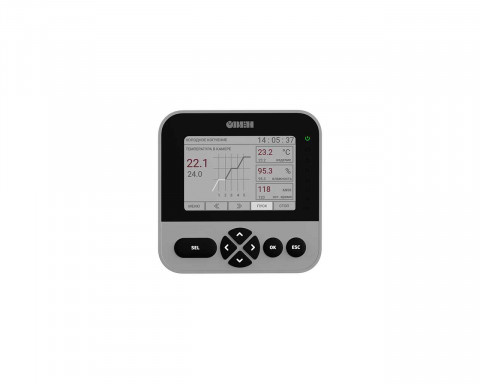

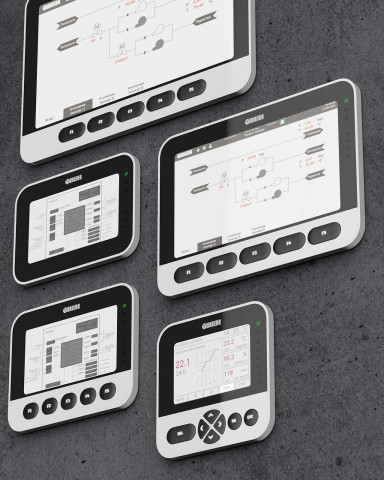

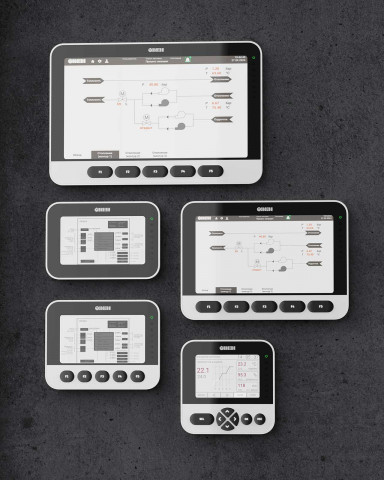

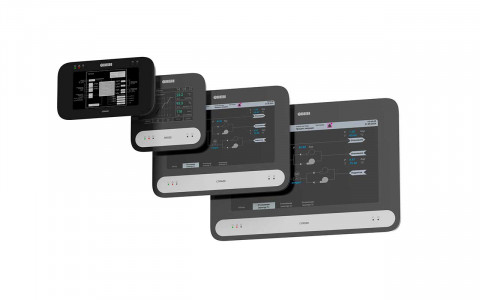

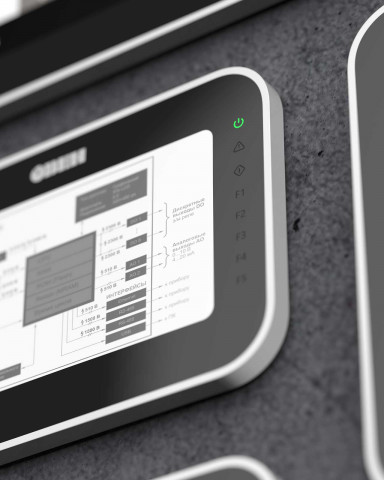

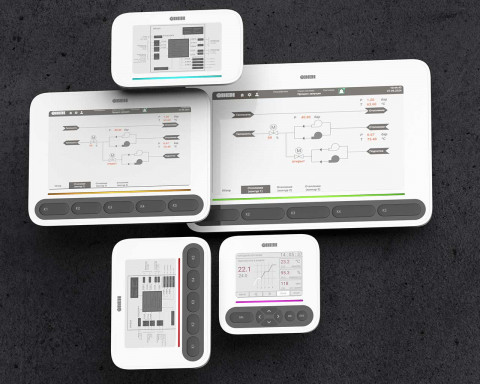

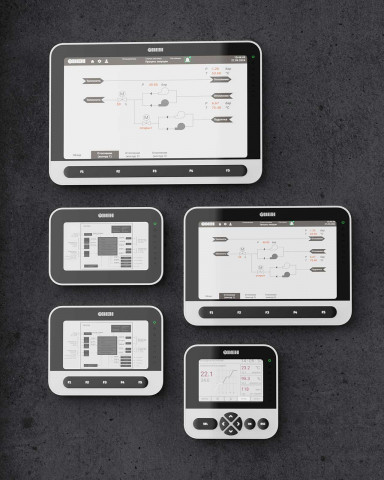

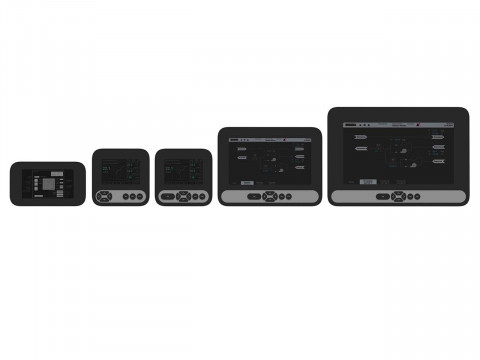

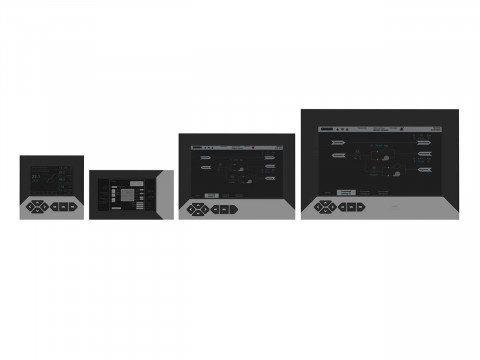

Концепт-дизайн готов: все пять приборов (считаем с модификациями) в «официальном» виде — на белом фоне и «в анфас»:

Заказать разработку корпуса

Комментарий заказчика

— Спасибо вам за большую проделанную работу. Особенно хочется поблагодарить Артема (нашего промышленного дизайнера — прим. Формлаба) за его деятельность и терпение к нашим хотелкам. Многие вещи, которые у нас в голове выглядели интересно, в реальности оказались совсем не такими хорошими, без вас мы бы потратили сильно больше времени на осознание этого.

Кому нужна эта разработка корпуса?

Отрасль	Промышленная автоматизация, производство
Покупатели устройства	Промышленные предприятия, системные интеграторы, подрядчики по автоматизации
Пользователи устройства	Операторы производств
