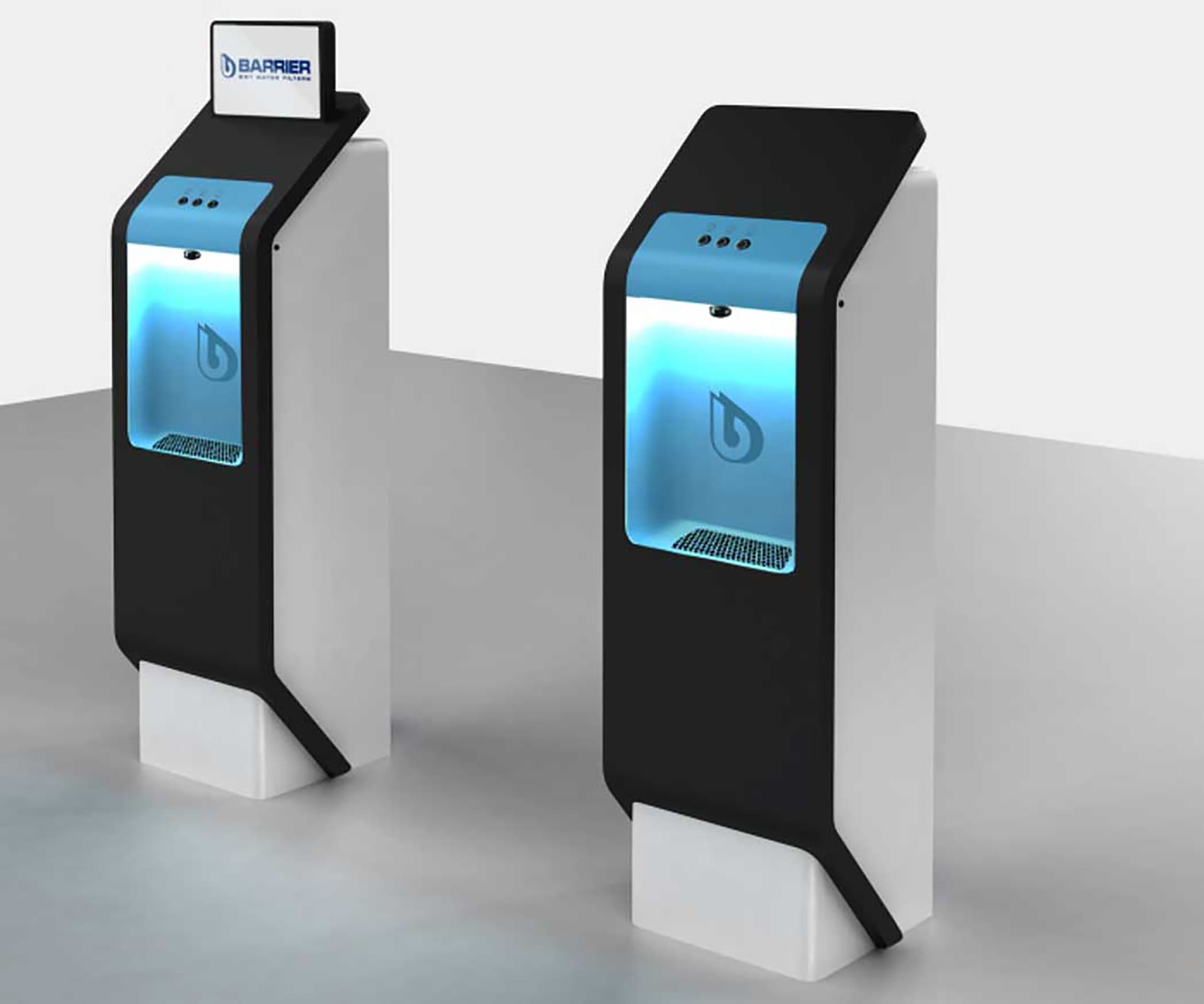

Пурифайер «Барьер»

Этап #1 Постановка задачи

Функционал пурифайера такой же, как и у обычного кулера: он обеспечивает нагрев или охлаждение фильтрованной воды. Но, в отличие от кулера, где источник воды — только готовые ёмкости наподобие двадцатилитровых бутылок, пурифайер подключается напрямую к водопроводу. Делаем дизайн новой модели пурифайера.

Образец пурифайера

Состав устройства: напольный металлический корпус, защищённый от несанкционированного доступа; опционально — надстройка для установки рекламного монитора, внутреннее наполнение (схема — ниже).

Внутреннее наполнение пурифайера. Схема
Устройство внутри. Пример

Передняя часть корпуса нового пурифайера должна быть монолитной, с внешней стороны корпуса необходимо обеспечить доступ для замены фильтров (это на случай, если прибор установлен в нише или стоит вплотную к стене, чтобы не пришлось его двигать).

В новой модели нужно предусмотреть подсветку места установки наполняемой емкости в момент налива. Также должна быть возможность наполнения бутылок для воды с узким горлом — чтобы наполняющему было видно кран, и он мог пристроить бутылку так, чтобы вода не разбрызгивалась.

Требования к материалам корпуса — он должен выдерживать тепловое нагружение от аэродинамического нагрева.

Так выглядят разработки конкурентов:

Для того, чтобы эскизы были приближены к реальным пропорциям, мы создаем очень упрощённую габаритную 3D-модель, вокруг которой впоследствии рисуем корпус.

Этап #2 Эскизирование

Цветовая гамма прибора — матовый хром. Концепты нужны в двух вариантах:

  • нержавеющая (незеркальная) сталь с частичным декоративным покрытием пленкой и без;
  • сталь стандартных марок под порошковую окраску.

Что хорошо в этом проекте — то, что клиент прекрасно знал, как всё будет производиться, и сразу оговорил ограничения по производству.

Так, все ребра, выполненные перегибом листа, должны быть прямыми. Скругление выполняется по цилиндрическому радиусу. Минимальный наружный радиус — 2 мм для корпусных деталей и 4 мм для основания. Высота полок корпуса — не менее 15 мм. Углы перегиба желательно выполнять кратными 50 (10, 15 и т.п.).

И стандартное требование: на корпусе пурифайера должно быть место для размещения названия компании, названия модели, логотипа производителя и подписей к элементам управления

Черновики первого дизайнера:

Черновики второго:

Третьего...:

... и четвертого:

Перспективные варианты:

Чистовики:

Собрали всё и отдали эскизы заказчику — выбирать. В какой-то момент казалось, что победит совсем нестандартная версия корпуса, с отверстием наверху. Но выбор пал на более консервативный вариант:

Только дисплей нужно чуть перенести.

Исправленный вариант с дисплеями 10", 13" и 15":

Моделируем, не забывая про то, что корпус должен легко открываться для сервисного доступа. И про то, что на лицевой стороне не должно быть видимых стыков — эстетика не на последнем месте.

Этап #3 3D-моделирование

Рендер модели:

Предполагаемые цвета:

Инструкции производителю прототипа:

Этап #4 Прототипирование

Конструкцию заказчик разрабатывал самостоятельно. Производством занялись партнеры Формлаба из Кирова.

Официальный сайт производителя устройства:
