Бытовой электролобзик

Разработка дизайна и эргономики электролобзика

Этап #1 Постановка задачи

Берёмся за очередную работу для отечественного производителя: электролобзику необходим новый корпус, на котором нужно разместить много всего. Здесь и флажковый переключатель на реверс, и регуляторы подкачки, оборотов и наклона лыжи, и патрубок для пылесоса, и отсеки для пилок и ключа, и...

Инструмент ручной, поэтому очень важна эргономика: будет неудобно держать в руках — покупать не станут.

  • Электролобзик Интерскол ЛП-100/700Э в черно-сером корпусе, аналог из анализа рынка на этапе постановки задачи.
  • Электролобзик Bort BPS-500-P с патрубком для пылесоса, аналог из анализа конкурентов на этапе постановки задачи.
  • Электролобзик Диолд ПЛЭ-1-02 М с параллельным упором, аналог из анализа рынка на этапе постановки задачи.
  • Электролобзик Kolner в желтом корпусе с регулятором подкачки и патрубком для пылесоса, аналог из анализа рынка.
  • Электролобзик DeWalt с регулятором подкачки и патрубком для пылесоса, аналог из анализа рынка бытовых лобзиков.
  • Электролобзик Rolsen в сине-сером корпусе, один из множества лобзиков других производителей на рынке.
  • Электролобзик Daewoo DAJ 750 в оранжевом корпусе, пример конкурента среди множества лобзиков других производителей.
  • Электролобзик Elitech с патрубком для пылесоса, пример конкурента, на фоне которого новому лобзику нужно выделиться.
Море электролобзиков других производителей. Выделиться трудно

Этап #2 Эскизирование

Прежде всего нужно найти форму ручки электролобзика.

Эскизы электролобзика от руки: поисковые варианты формы ручки и корпуса на первом этапе эскизирования.

Цвета — в фирменном стиле производителя.

Электролобзик, цветные эскизы корпуса в фирменных цветах производителя с отбракованными вариантами дизайна.

Приступаем к чистовым эскизам. Отталкиваемся вот от этого варианта:

Электролобзик, эскиз выбранного варианта корпуса в бело-черно-красной гамме как основа для чистовых эскизов.

Чистовые эскизы рисуем уже с учётом полученных замечаний:

Электролобзик, распечатка эскиза варианта 6 с рукописными замечаниями к корпусу и органам управления.
  • Электролобзик, чистовые эскизы корпуса в двух ракурсах, доработанные с учетом замечаний заказчика.
  • Электролобзик, чистовой эскиз корпуса с наложенным контуром аналога для сравнения габаритов и формы ручки.
  • Электролобзик, итоговые чистовые эскизы корпуса в трех четвертях и сбоку перед утверждением дизайна.

Утверждённый вариант дизайна:

Электролобзик, визуализация утвержденного варианта дизайна корпуса с обрезиненной ручкой, вид сзади.

Этап #3 3D-моделирование

Теперь предстоит разместить в таком корпусе все необходимые элементы конструкции.

  • Электролобзик, 3D-моделирование компоновки: двигатель, редуктор и механизм штока внутри корпуса, вид сбоку.
  • Электролобзик, 3D-модель компоновки с выделенными переключателем и регуляторами в верхней части корпуса.
  • Электролобзик, 3D-модель затемненного корпуса с размещением двигателя, редуктора и переключателей.
  • Электролобзик, 3D-модель компоновки двигателя и механизма пилки, вид с противоположной стороны корпуса.
  • Бытовой электролобзик, компоновка 3D-модели: двигатель, редуктор и механизм пилки внутри корпуса выделены зеленым.
  • Бытовой электролобзик, проверка компоновки 3D-модели: стандартные переключатели и кнопки внутри корпуса с рукояткой.

Долго возились с переключателями, колёсиками и кнопками. Их много.

Кстати: чтобы сэкономить на оснастке, по согласованию с заказчиком мы использовали стандартные детали.

  • Бытовой электролобзик, 3D-модель нижней части корпуса со стандартными переключателями и регулятором у подошвы.
  • Бытовой электролобзик, визуализация 3D-модели сбоку: рукоятка с кнопкой пуска и патрубок пылеотвода.
  • Бытовой электролобзик, визуализация 3D-модели в ракурсе спереди с узлом крепления пилки и подошвой.

Этим лобзиком можно пилить под углом 45 градусов.

  • Бытовой электролобзик, 3D-модель поворотной подошвы для пиления под углом 45 градусов, вид снизу.
  • Бытовой электролобзик, 3D-модель узла наклона подошвы для пропила под углом 45 градусов, вид сзади.
  • Бытовой электролобзик, 3D-модель во фронтальной проекции: подошва в двух положениях для реза под углом 45 градусов.

Корректируем дизайн.

Бытовой электролобзик, визуализация 3D-модели после корректировки дизайна, вид спереди на штангу пилки.

Вопрос: где на корпусе можно разместить шестигранный ключ для фиксации пилки?

Бытовой электролобзик, место на корпусе у подошвы для хранения шестигранного ключа фиксации пилки на 3D-модели.
Вот здесь, например

Опять корректируем и улучшаем:

  • Бытовой электролобзик, визуализация 3D-модели в трех ракурсах после доработки дизайна корпуса.
  • Бытовой электролобзик, улучшенный вариант дизайна корпуса в трех ракурсах на синем фоне.

Как итог работ заказчик получает файлы, которые можно использовать для изготовления прототипа. Вот так должен выглядеть настоящий лобзик:

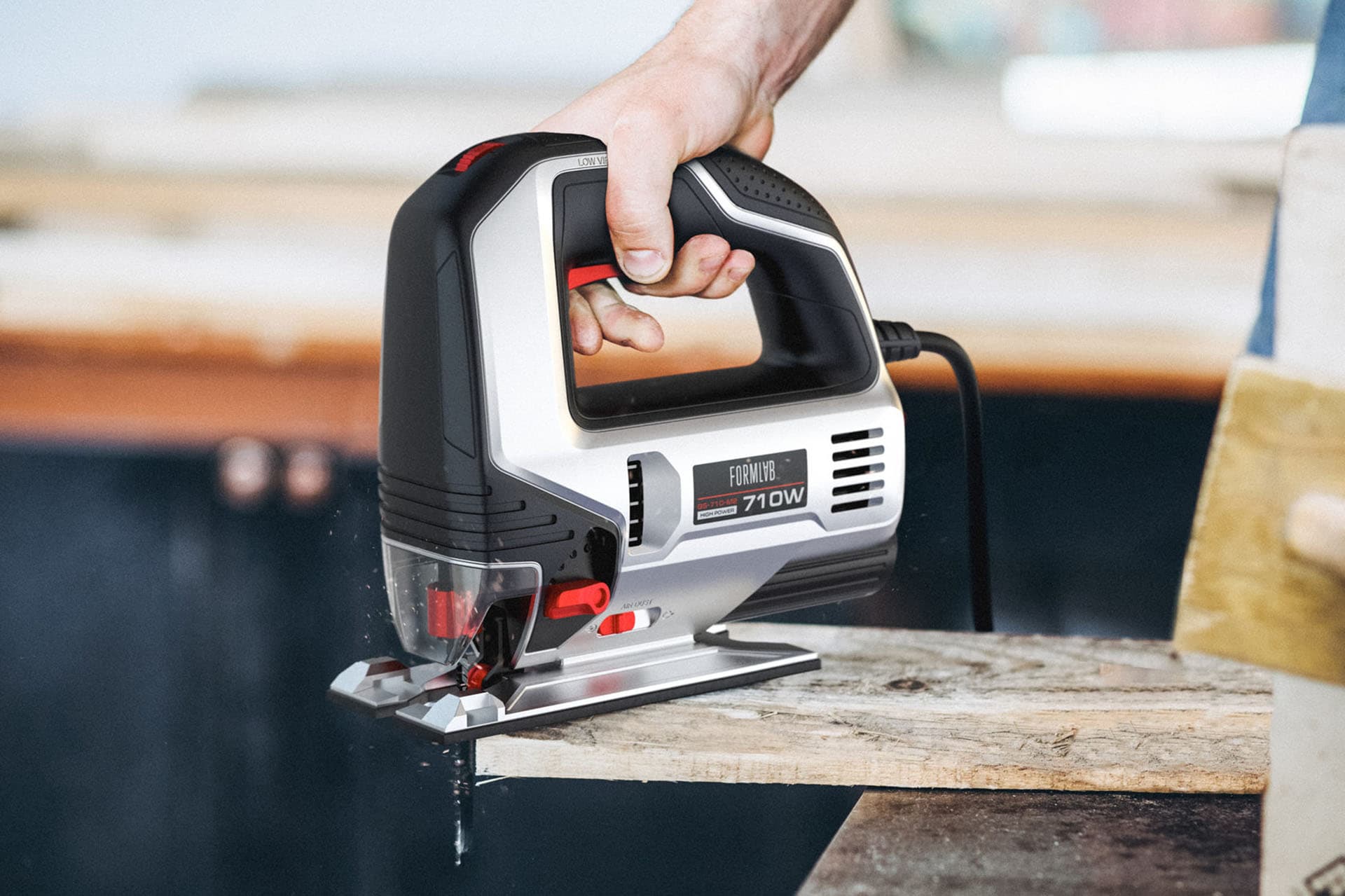

  • Бытовой электролобзик мощностью 710 Вт, визуализация изделия в работе: пиление доски крупным планом.
  • Бытовой электролобзик 710 Вт, визуализация изделия в руке при пилении доски на верстаке, вид сбоку.
  • Бытовой электролобзик 710 Вт, визуализация изделия на деревянном настиле при пилении бруска.
  • Бытовой электролобзик 710 Вт, визуализация в работе со стороны сетевого кабеля и патрубка пылеотвода.
  • Бытовой электролобзик 710 Вт с прозрачным защитным экраном пилки, визуализация реза доски на краю верстака.
  • Бытовой электролобзик 710 Вт в руках мастера в столярной мастерской, визуализация изделия в работе.
  • Бытовой электролобзик 710 Вт, крупный план корпуса с шильдиком мощности и вентиляционными прорезями.
  • Бытовой электролобзик, крупный план рукоятки с кнопкой пуска и надписью Low Vibration на корпусе.
  • Электролобзик Зубр ЛП-500, визуализация 3D-модели с габаритными размерами 220 x 70 x 200 мм.
  • Электролобзик Зубр ЛП-500, визуализация с быстрозажимным патроном, съемной накладкой и литым основанием.
  • Электролобзик Зубр ЛП-500 сбоку, визуализация с переключателем воздушного потока и 3-позиционным маятниковым ходом.
  • Электролобзик Зубр ЛП-500 с другой стороны, визуализация с патрубком 27 мм для пылесоса и креплением ключа.
  • Электролобзик Зубр ЛП-500, визуализация с регулировкой оборотов и мягкими накладками в области хвата.
  • Электролобзик Зубр ЛП-500 при замене пильного полотна, защитная скоба предохраняет оператора от контакта с полотном.
  • Электролобзик Зубр ЛП-500, крупный план защитной скобы у патрона при установке пильного полотна.
  • Электролобзик Зубр ЛП-500, литое основание с заходными фасками и съемная вставка от сколов ламинированных материалов.
  • Электролобзик Зубр ЛП-500, серийное изделие на рабочем столе, вид сбоку.
  • Электролобзик Зубр ЛП-500 при распиле деревянного бруска, серийное изделие в работе.

Должен.

Но и не должен. Настоящий лобзик выглядит вот так:

  • Электролобзик Зубр ЛП-500, серийное изделие, вид спереди сверху на сером фоне.
  • Электролобзик Зубр ЛП-500, серийное изделие, вид сбоку с патрубком для подключения пылесоса.
  • Электролобзик Зубр ЛП-500, серийное изделие, вид спереди с регулятором оборотов и патроном.
  • Электролобзик Зубр ЛП-500, крупный план патрона, защитной скобы и литого основания с накладкой.
  • Электролобзик Зубр ЛП-500, серийное изделие, вид сзади с маркировкой на корпусе из пластмассы.
  • Электролобзик Зубр ЛП-500, крупный план рукоятки с красной кнопкой и рифленой мягкой накладкой.
  • Электролобзик Зубр ЛП-500 в руках, проверка установки пильного полотна в быстрозажимной патрон.
  • Электролобзик Зубр ЛП-500 в руке над столом, проверка хвата за рукоятку серийного изделия.
  • Электролобзик Зубр ЛП-500 в руках, вид снизу на литое основание и патрон пильного полотна.
Электролобзик Зубр ЛП-500, сравнение дизайнерской модели и серийного корпуса, доработанного конструктором в Китае.
Портрет эксперта, комментирующего проект переключателя скважин ОЗНА и роль дизайна при выходе на зарубежные рынки.

— Этот проект дошёл у нас до этапа дизайнерской модели и макета. Конструкцию клиент решил разрабатывать своими силами (точнее, предположу, что силами китайской стороны, производителя пресс-формы) — и получилось то, что получилось: разница видна более чем отчётливо.

Судя по всему, это произошло потому, что при разработке конструкторской (точной) модели полностью доверились конструктору. А его задача — не «сделать красиво», а «сделать технологично». Если внимательно посмотреть на переходы поверхностей, рёбра, сочетания элементов, саму логику дизайна, то там чётко виден китайский «след».

Изначально европейский дизайн устройства теперь выглядит как типовая китайская поделка.

Хотите этого избежать — ставьте в проект конструктора, который будет работать совместно с дизайнером, а не после него и не в полном отрыве.

Андрей Востриков,
руководитель

ФОРМЛАБ, специалисты по корпусам
