Этап #1 Постановка задачи
Создаём дизайн и модель передней панели блока контроля и управления (БКУ) стационарного многоблочного газоанализатора. Газоанализатор ставится на стол либо монтируется на стену или в шкаф на DIN-рейку. Элементы управления и индикации (кнопки, выключатели, светодиоды) выбираем сами; главное, чтобы они выпускались серийно, и их можно было свободно купить.
Черновая модель у заказчика уже есть, форма прибора кардинально меняться не будет.
На задней панели расположены вводы проводов для присоединения датчиков, внешних устройств и питания. Верхняя и боковые стенки не несут функциональной и эстетической нагрузки, основной объект — передняя панель. На ней расположен сенсорный дисплей, занимающий почти всю её площадь.
Но, помимо дисплея, на панели должны разместиться механический выключатель питания со встроенным индикатором его подачи, USB-разъём, звукоизлучатель, сверхъяркий сигнальный светодиод.
Дизайн таких приборов заказчику нравится:
Габариты корпуса ограничены: максимальная глубина панели — 25 мм (или прибор не влезет в стандартный шкаф).
Этап #2 Эскизирование
К дизайну требований практически нет. Ну как нет — только соответствие фирменному стилю компании (есть брендбук) и современный внешний вид: чтобы было ясно, что прибор из XXI века, а не, скажем, из XIX.
Цвета — темно-синий, белый, оранжевый. Шрифты для надписей под органами управления брать из того же брендбука.
Черновые эскизы:
Выбираем два из них:
Чистовая прорисовка:
Более детальная проработка:
Продолжаем работу: не всегда нарисованное можно реализовать. В этом случае технологией производства выбрано литьё пластика под давлением, и такие уклоны рёбер, как на картинке слева, получить не удастся.
Вдобавок заказчик вносит коррективы: например, на панели будут кнопка отключения звуковой сигнализации и шильдик с обязательной информацией — классом взрывозащиты.
Этап #3
Разработка дизайна корпуса
3D-моделирование

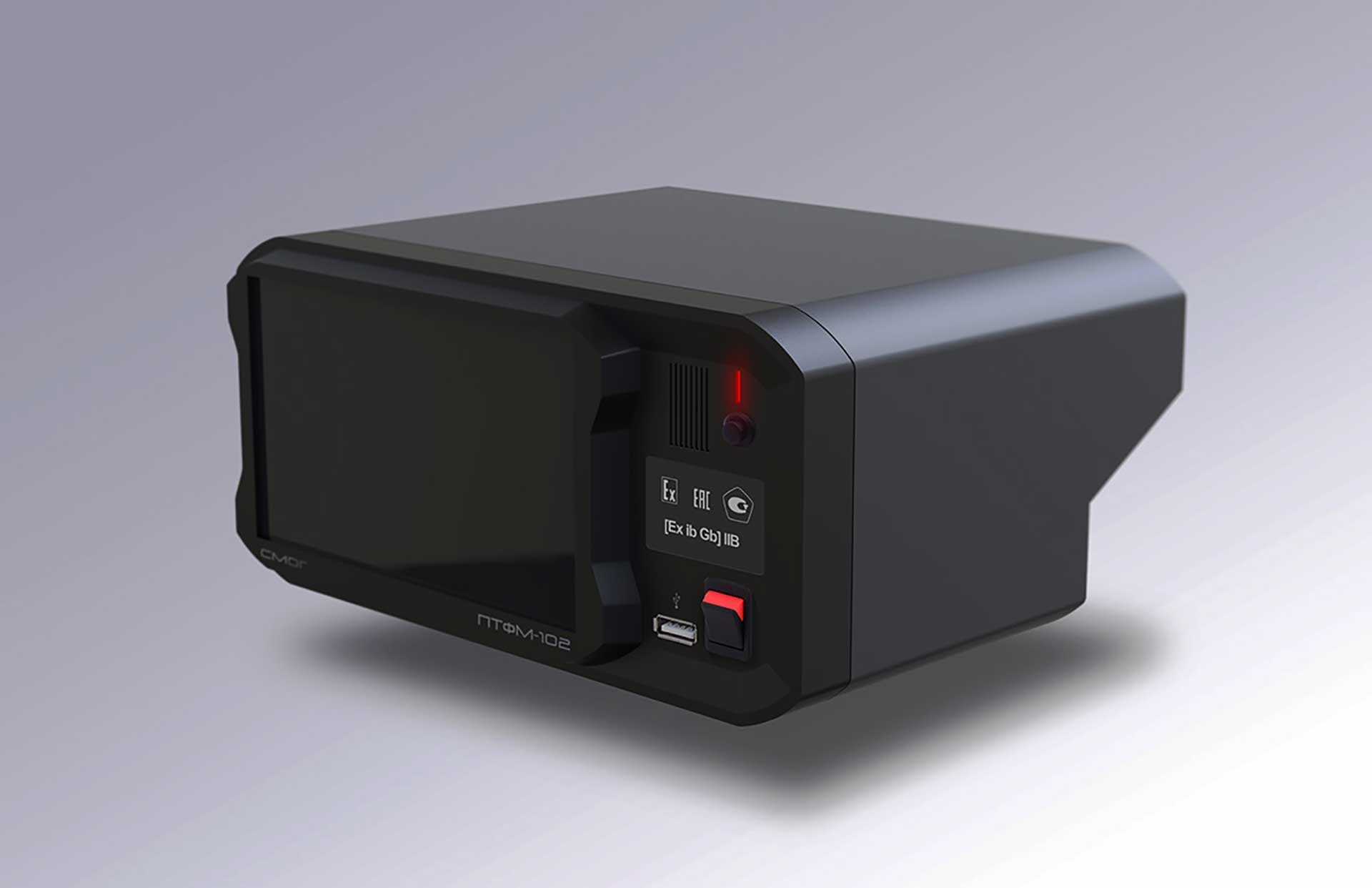

Делаем рендеры — вид блока в тёмных тонах получается несколько унылым. Нужно что-то поярче.
А разработку конструкции и запуск в производство заказчик взял на себя. Ниже — прототип устройства.
