Промышленный светодиодный светильник

Концепт-дизайн новой модели промышленного светодиодного светильника

Этап #1 Постановка задачи

Работаем над дизайном промышленного светильника. «Промышленный» не значит то, что светильник предназначен исключительно для освещения производственных помещений — его можно устанавливать и на улицах, а также использовать для архитектурной подсветки.

Уличный светодиодный светильник LEDEL на опоре, пример промышленного светильника для освещения улиц и производственных площадок.
Пример промышленного светильника

Корпус промышленного светильника будет выполнен из анодированного алюминиевого профиля — без внешнего оребрения. В нём должен быть отдельный отсек для источника питания со степенью защиты IP 54, который закрывается от прямого попадания осадков и пыли выдвижной планкой. При необходимости источник планируется менять без демонтажа светильника, сразу на высоте.

Торцевых заглушек для корпуса планируется два вида, с отверстием для крепления на трубу и без. Но и те, и другие будут с отверстиями для отвода тепла и сделаны из материала, устойчивого к ультрафиолету.

Предусмотрено три вида крепления корпуса: первое — консольное, через дополнительную вставку, второе — на плоскую поверхность (с регулировкой угла поворота), третье — подвешивание на стальных тросах.

Габариты у светильника меняются в зависимости от его мощности: чем мощнее, тем длиннее. Точнее, мы работаем с двумя размерами: 250 мм длины профиля и 500 мм.

Готовимся к эскизированию — рассматриваем конкурентные разработки:

  • Линейный промышленный светодиодный светильник с оребренным алюминиевым профилем и подвесом, аналог конкурента.
  • Промышленный светодиодный светильник с линзованными светодиодами и поворотным кронштейном, конкурентная разработка.
  • Промышленный светодиодный светильник на стальных тросах с оребрением корпуса, аналог для подвесного монтажа.
  • Линейный промышленный светодиодный светильник в гладком алюминиевом корпусе, конкурентная разработка.
  • Промышленный светодиодный светильник из алюминиевого профиля с двумя V-образными кронштейнами, аналог конкурента.
  • Промышленный светодиодный светильник другого производителя с оребрением алюминиевого профиля и скобами крепления.
  • Промышленный светодиодный прожектор другого производителя в корпусе из алюминиевого профиля с кабельным вводом.
  • Линейный светодиодный светильник другого производителя в пылевлагозащищенном корпусе без оребрения.
Промышленные светильники других производителей. Есть варианты с оребрением профиля
  • Два промышленных светодиодных светильника из алюминиевого профиля с литыми торцевыми крышками, аналоги конкурентов.
  • Промышленный светодиодный прожектор с одной мощной светодиодной матрицей в алюминиевом корпусе, аналог конкурента.
  • Уличный светодиодный светильник с черным корпусом и алюминиевой вставкой, конкурентная разработка.
  • Короткие версии промышленных светодиодных светильников с консольным креплением, аналоги для эскизирования.

Этап #2

Разработка дизайна корпуса

Эскизирование

В ТЗ всё сухо и безэмоционально: «Требуется дизайн в серых и чёрных тонах. На корпусе должны быть предусмотрены места для размещения этикетки и логотипа производителя».

А на самом деле внешне светильник должен быть слегка брутальным — что-то в стиле Land Rover Defender-2020.

Внедорожник Land Rover Defender 2020 как стилевой ориентир для брутального дизайна корпуса промышленного светильника.
Нужен дизайн в таком стиле
  • Концепт корпуса промышленного светодиодного светильника, визуализация с торцевыми крышками с четырьмя окнами и местом под этикетку.
  • Концепт корпуса промышленного светодиодного светильника из алюминиевого профиля с ребристыми черными торцами, визуализация 3D-модели.
  • Концепт промышленного светодиодного светильника с гладкими черными торцевыми крышками, визуализация корпуса из алюминиевого профиля.
  • Концепт корпуса промышленного светодиодного светильника с двухцветным профилем и ребристыми торцами, визуализация 3D-модели.
  • Концепт промышленного светодиодного светильника с крышкой отсека источника питания на верхней грани, визуализация корпуса.
  • Концепт корпуса промышленного светодиодного светильника с перфорированными торцевыми крышками и отсеком источника питания.
  • Промышленный светодиодный светильник, концепт корпуса: визуализация 3D-модели с закрытой верхней крышкой и темными торцевыми заглушками.

Концепт со всеми деталями от второго:

  • Промышленный светодиодный светильник, концепт со всеми деталями: 3D-модель снизу с двумя рядами светодиодных модулей в удлиненном корпусе.
  • Промышленный светодиодный светильник, концепт со всеми деталями: 3D-модель с торцевой крышкой с вентиляционными прорезями и местом под логотип.
  • Промышленный светодиодный светильник, концепт: 3D-модель с ракурса снизу на светодиодные модули, установленные в корпус в четыре ряда.
  • Промышленный светодиодный светильник, концепт: 3D-модель сверху с профилем корпуса и торцевой заглушкой с вентиляционными прорезями.
  • Промышленный светодиодный светильник, эскиз: 3D-модель со стороны торца, хорошо видны крышка с вентиляционными прорезями и светодиодная панель.
  • Промышленный светодиодный светильник, эскиз торцевой крышки корпуса: вид спереди на вентиляционные прорези, крепежные винты и место под логотип.
  • Промышленный светодиодный светильник, эскиз корпуса: вид сбоку на профиль корпуса, закрытый с обеих сторон торцевыми заглушками.
  • Промышленный светодиодный светильник, эскиз корпуса: вид сверху на профиль корпуса с продольными гранями и торцевые заглушки.
  • Промышленный светодиодный светильник, вариант эскиза: 3D-модель снизу с расширенным корпусом и наклонной торцевой крышкой с прорезями.
  • Промышленный светодиодный светильник, вариант эскиза: 3D-модель с узким удлиненным корпусом и двумя рядами светодиодных модулей.
  • Светодиодный светильник с консольным креплением на опору, эскиз: 3D-модель сверху на корпус с вентиляционными прорезями.
  • Светодиодный светильник на опоре, эскиз: 3D-модель с регулируемым кронштейном, позволяющим менять угол наклона светильника.

Перспективные чистовики:

Промышленный светодиодный светильник, перспективные чистовики: варианты профиля корпуса и торцевых заглушек от а до к.
  • Промышленный светодиодный светильник, перспективный чистовик: 3D-модель снизу с торцевыми заглушками, которые выступают за профиль корпуса.
  • Промышленный светодиодный светильник, перспективный чистовик: 3D-модель с плавным изгибом торцевой крышки и светодиодными модулями.
  • Промышленный светодиодный светильник, эскиз корпуса: вид сверху на профиль с широким основанием по периметру и торцевые заглушки.
  • Промышленный светодиодный светильник, эскиз: сечение профиля корпуса-радиатора с охлаждающими ребрами и пазами для крепления.
  • Промышленный светодиодный светильник, эскиз корпуса: вид сверху на ребристые торцевые заглушки и боковые выступы профиля.
  • Промышленный светодиодный светильник, эскиз: 3D-модель на тросовом подвесе с кабельным вводом на верхней крышке корпуса.
  • Промышленный светодиодный светильник на поворотной скобе, эскизная 3D-модель первого варианта корпуса с торцевыми крышками.
  • Корпус промышленного светодиодного светильника без крепления, эскизная 3D-модель с вентиляционными прорезями в торцах.
  • Промышленный светодиодный светильник, вид снизу на светодиодные модули с линзами, эскизная 3D-модель корпуса.
  • Промышленный светодиодный светильник с расширенными торцевыми крышками, вид снизу на светодиодную панель, эскиз 3D-модели.
  • Корпус промышленного светодиодного светильника с широким основанием, эскизная 3D-модель, вид сверху.
  • Корпус промышленного светодиодного светильника с выступающим фланцем по периметру, вариант формы на этапе эскизирования.
  • Уличный вариант промышленного светодиодного светильника на консоли столба с поворотным креплением, эскизная 3D-модель.
  • Промышленный светодиодный светильник на U-образном кронштейне с регулировкой угла наклона, эскиз 3D-модели.
  • Подвесной вариант промышленного светодиодного светильника на тросах, эскизная 3D-модель корпуса.
  • Промышленный светодиодный светильник, концепт с прямоугольными окнами в торцевой крышке, визуализация, вид снизу на линзы.
  • Промышленный светодиодный светильник, концепт с прямоугольными окнами в торцах, визуализация вида сверху с крепежными шпильками.
  • Промышленный светодиодный светильник, концепт с шестигранной торцевой крышкой, визуализация, вид снизу на линзовую панель.
  • Промышленный светодиодный светильник с граненым корпусом и сквозным проемом в торце, вариант визуализации концепта.
  • Промышленный светодиодный светильник с граненым корпусом, визуализация концепта, вид сверху с монтажными шпильками.
  • Промышленный светодиодный светильник, концепт с треугольными ребрами в торцевой крышке, визуализация, вид снизу.
  • Промышленный светодиодный светильник с ребристым торцом и наклонными гранями корпуса, вариант визуализации концепта.
  • Промышленный светодиодный светильник с ребристыми торцами, визуализация концепта, вид сверху с крепежными шпильками.
  • Промышленный светодиодный светильник с округлым корпусом и окнами в торцевой крышке, визуализация концепта, вид снизу.
  • Промышленный светодиодный светильник с округлым корпусом и вентиляционными прорезями в торце, визуализация концепта.
  • Промышленный светодиодный светильник с округлым корпусом и прорезями на торцах, визуализация концепта, вид сверху.
  • Промышленный светодиодный светильник, концепт со скругленным корпусом, вид снизу на панель линз и торцевую заглушку.
  • Промышленный светодиодный светильник, концепт со скругленным корпусом, вид сверху на крышку отсека питания.
  • Промышленный светодиодный светильник, выбранный вариант концепта со скругленным корпусом и съемной крышкой сверху.
  • Промышленный светодиодный светильник, концепт с граненым корпусом и полыми торцами, вид снизу на панель линз.
  • Промышленный светодиодный светильник, концепт с граненым корпусом, вид сверху на привинченную крышку.

Выбранные варианты:

  • Промышленный светодиодный светильник, выбранный вариант со скругленным корпусом и прорезями в торцевых заглушках.
  • Промышленный светодиодный светильник, выбранный вариант с граненым корпусом и двойными прорезями на торцах, вид сверху.

Одновременно заказчику показали самые первые наброски, и его заинтересовала вот эта версия. Понравился и дизайн прорезей на торцевых заглушках, и отказ от выдвижной планки отсека питания в пользу цельной откидывающейся крышки.

Промышленный светодиодный светильник, первый набросок с прорезями на торцевых заглушках и цельной откидывающейся крышкой отсека питания.

Светильники разной мощности (и разной длины):

  • Промышленный светодиодный светильник малой мощности в укороченном корпусе, визуализация 3D-модели снизу с утопленными линзами.
  • Промышленный светодиодный светильник малой мощности в укороченном корпусе, вид сверху на крышку и ребристые торцы.
  • Промышленный светодиодный светильник большой мощности в удлиненном корпусе с двумя блоками утопленных линз, вид снизу.
  • Промышленный светодиодный светильник большой мощности в удлиненном корпусе, вид сверху на откидную крышку отсека питания.

Ок, но: линзы надо расположить по центру светильника и вглубь не утапливать; уменьшить размер прорезей на торцах и добавить в них отверстия под винты.

Что получилось:

  • Промышленный светодиодный светильник после доработки, короткая версия снизу с линзами по центру без утапливания.
  • Промышленный светодиодный светильник после доработки, короткая версия сверху с отверстиями под винты в торцевых заглушках.
  • Промышленный светодиодный светильник после доработки, длинная версия снизу с линзами по центру корпуса.
  • Промышленный светодиодный светильник после доработки, длинная версия сверху с уменьшенными прорезями на торцах.

Ешё один заход: линзы «загоняем» обратно, но углубления закрываем панелью из чёрного матового металла, делаем корпус немного шире (под размер второго типа линз, которые планируется использовать), немного меняем геометрию отверстий под винты на заглушках.

Итоговые варианты светильника длиной 250 и 500 мм. Инжинирингом заказчик займется сам.

  • Промышленный светодиодный светильник длиной 250 мм, итоговый дизайн с линзами под панелью из черного матового металла, вид снизу.

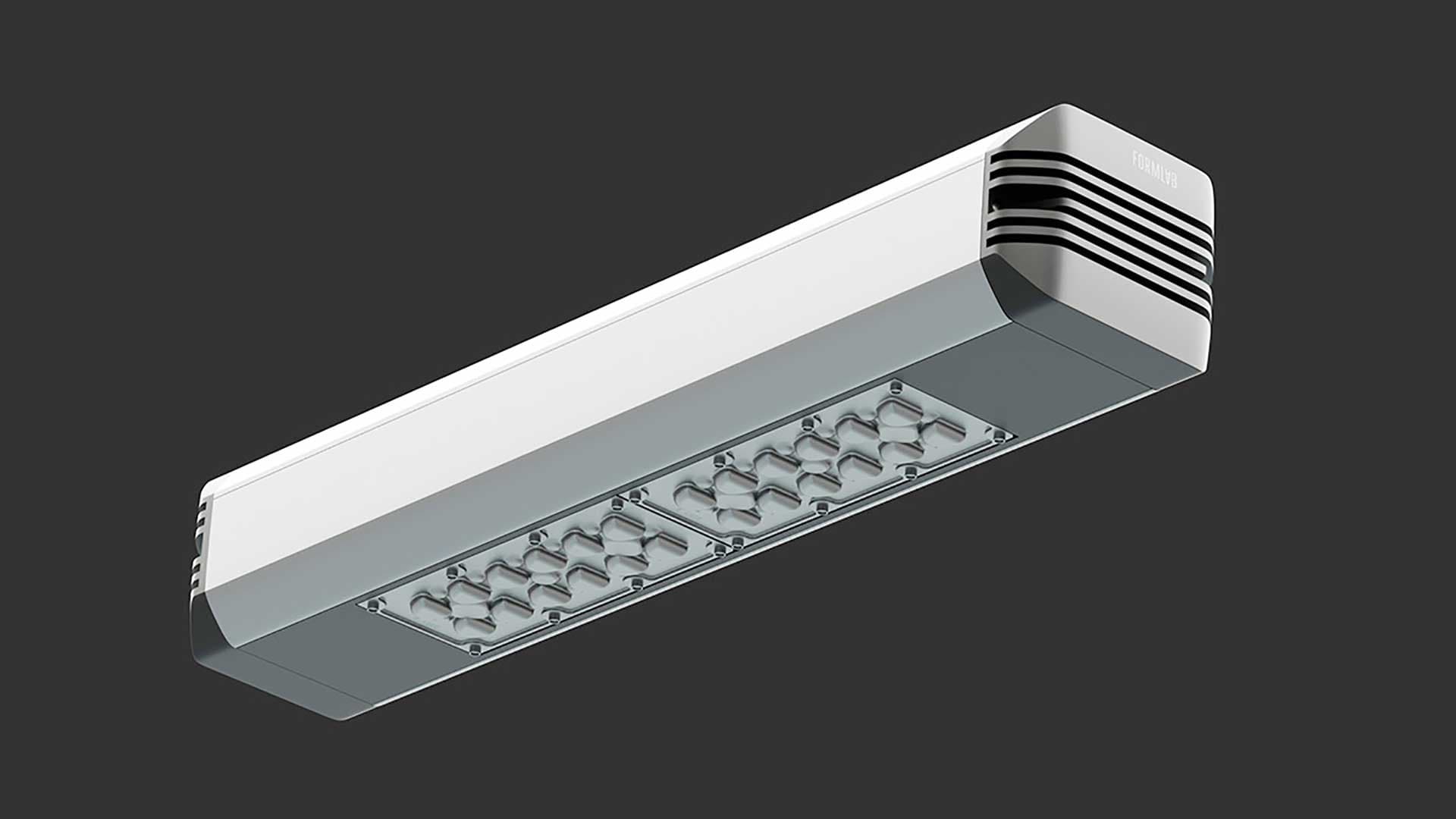

  • Промышленный светодиодный светильник длиной 500 мм, итоговый дизайн с двумя блоками линз в металлической панели, вид снизу.
  • Промышленный светодиодный светильник длиной 250 мм, итоговый дизайн с расширенным корпусом, вид сверху на крышку и торцевые заглушки.
  • Промышленный светодиодный светильник длиной 500 мм, итоговый дизайн, вид сверху на корпус с винтовыми торцевыми заглушками.
Портрет Ольги Смирновой, руководителя проекта по разработке корпуса умного силового тренажёра.

— Дизайн получился удачным: он понравился и нам, и заказчику. И что-то в этом светильнике от нового Land Rover Defender действительно есть :)

Ольга Смирнова,
руководитель проекта

Промышленный светодиодный светильник, визуализация 3D-модели: вид спереди на темный корпус с горизонтальными ребрами радиатора.
