Формлаб I 2015

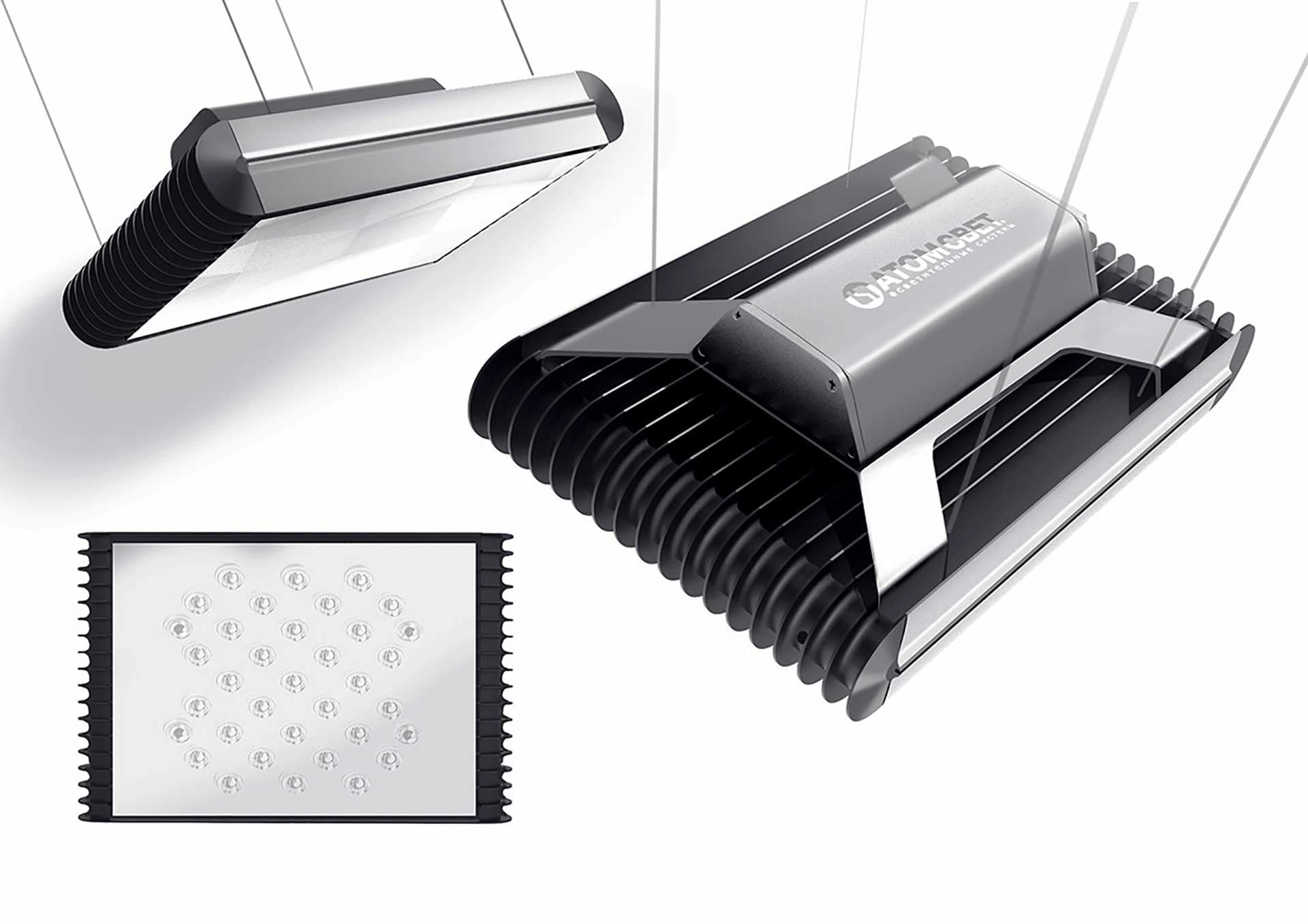

Светодиодный светильник "Атомсвет"

Разработка концепт-дизайна и 3D-моделирование. Весь проект поэтапно и в деталях
Этап #1

Постановка задачи

Светодиодные светильники быстро захватывают рынок света, особенно — промышленного. Ведь они надёжные, мощные и потребляют сравнительно мало электроэнергии. Но производителей много, конкуренция серьёзная.

Это значит: чтобы твои светильники покупали, предложи покупателям что-то получше, чем есть на рынке сейчас. Как минимум — светильник в новом корпусе.
Пример промышленного светодиодного светильника

Пример промышленного светодиодного светильника

Корпус промышленного светодиодного светильника с одной платой состоит из металлического радиатора с заранее определённой площадью оребрения и корпуса блока питания (он размещается в верхней части светильника), боковых пластиковых накладок и лицевой панели. Для установки светильника используется несколько типов кронштейнов (возможны поворотное крепление, крепление на подвес, консольное и т.д.).

Основные требования: симметричные боковые крышки (чтобы их можно было использовать с любой стороны светильника — раз; для экономии на пресс-формах — два), пыле-и влагозащита корпуса IP67, поскольку никто не знает, в каких условиях он будет эксплуатироваться. Может быть, его установят не в заводском цеху, а на улице).

И самое важное: корпуса светильников должны стыковаться друг с другом — так, чтобы можно было устанавливать до четырёх светильников в ряд.

Промышленные светильники других производителей выглядят так (их дизайн с годами мало меняется):
Этап #2

Разработка дизайна корпуса

Эскизирование
Планируемые технологии производства: для радиатора — только экструзия, для лицевой панели и боковых накладок — литьё пластика; резка/гибка металла, возможно, штамповка.

Можно анодировать корпус любым цветом — здесь никаких ограничений. И вообще, ограничений почти нет. Но дизайн в стилях "абы как, зато всё уместилось" и "привет, Советский Союз" точно утверждён не будет.

Действовать нужно оперативно: на эскизы отведена максимум неделя.
Корректируем эскизы и показываем заказчику:
Выбор:
Этап #3

Разработка дизайна корпуса

3D-моделирование
Первая модель

Первая модель

Уточняем детали. Например, в крышке светильника нужно предусмотреть возможность слива воды из "межрёберного" пространства профиля — светильник гарантированно будет "промывать" осадками, а накопление грязи хорошей теплоотдаче не способствует (кстати, по той же причине не нужны слишком частые рёбра. И с формой последних уже пора определиться).

Важно: в корпусе необходимо предусмотреть пазы — для установки платы, кронштейнов.
Для увеличения надёжности можно увеличивать высоту пазов

Для увеличения надёжности можно увеличивать высоту пазов

После борьбы за хорошую теплоотдачу, надёжные и удобные пазы для креплений, размещение гермовводов и прочее получается вот такая модель (заодно попросили добавить и скобу для крепления):
Скоба

Скоба добавлена

Светильник в сборе. Модель

Светильник в сборе. Модель

Варианты цветового решения:
Возможное разделение по цвету
Возможное разделение элементов по цвету
Первые рендеры:
Вторая серия рендеров:
— У экструдированного алюминия точно есть один недостаток: это торец. Он всегда скучный, его всегда надо чем-то закрывать. Но при правильном дизайне заглушек можно получить не просто заглушку, а очень интересный внешний вид.

Андрей Востриков
Руководитель бюро инженерного дизайна Формлаб
