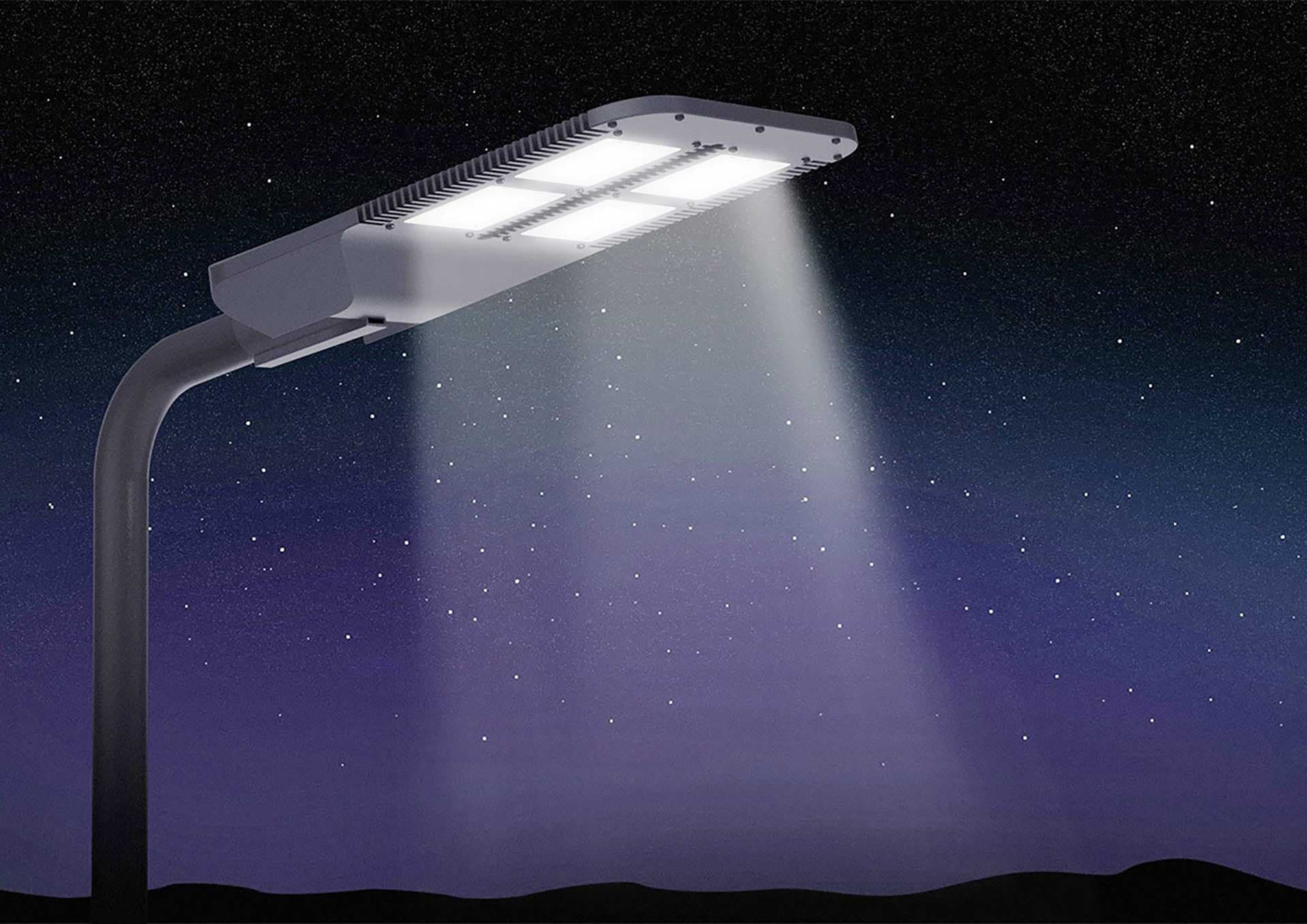

Магистральный светодиодный светильник «Атомсвет»

Разработка концепт-дизайна и 3D-моделирование

Этап #1 Постановка задачи

Словосочетание «магистральный светильник» разгадать просто: такие используют для освещения автомагистралей. Однако ничто не мешает устанавливать их на территориях складских комплексов, например. Или просто на улицах. Главное, чтобы была возможность осветить большую территорию.

Нам нужно сделать редизайн корпуса существующей версии светильника — «осовременить» вешний вид. Задача вроде бы рядовая, но есть нюанс: покупатели оценивают внешний вид таких светильников по картинкам из каталогов. Там они представлены в проекции «вид сверху». Но вот в жизни на них смотрят и снизу, и на большом расстоянии. А с такой точки все светильники выглядят одинаково. И что здесь можно придумать?

Посмотрим.

Существующая версия магистрального светильника. 3D-модель

Как это часто бывает, сначала заказчик попытался обновить дизайн сам. То, что получилось, ему не понравилось. Но результат попытки — 3D-модель — как основа для разработки нам пригодится.

Компоненты светильника: алюминиевый корпус с отдельными стальными элементами, модуль со светодиодами с блоком питания, который находится внутри корпуса, и кронштейна-подвеса к столбу (его «забираем» у существующей модели). Модули и блок уже утверждены, менять их не будут.

Всё вроде бы просто? Не очень: будет меняться внешний вид, но площадь оребрения алюминиевого корпуса-радиатора должна остаться той же. Закрывать крышками радиатор нельзя. А пресс-форма для корпуса и консоли крепления к столбу должна обеспечивать размыкание в одной плоскости.

И, конечно, поскольку светильник будут эксплуатировать в жёстких уличных условиях, ему нужна пыле- и влагозащита.

Для понимания тенденций — ниже магистральные светильники, представленные на рынке. Кстати, многие производители поняли, что с помощью дизайна можно неплохо выделиться среди себе подобных.

Этап #2 Эскизирование

Допустимые технологии производства — литьё алюминия, а также рубка, гибка и лазерная резка листовых материалов.

Черновиков на этот раз получилось очень много — смотрите сами:

Но все в разработку не запустишь; придётся выбирать. Вот что пойдёт в дальнейшую работу:

Отобранные черновики

По мотивам черновиков:

В духе времени, говорите? Современный технологичный дизайн?

Ага. Правда, заказчику ни один из этих эскизов не понравился.

Поэтому приходим к этому:

Попросили скорректировать дизайн и представить светильник в цвете «матовый алюминий». Ок:

Вариант, который заказчика устроил:

Переходим к моделированию.

Этап #3 3D-моделирование

Собственно, модель светильника у нас уже была, но — до редзайна. Теперь будем «натягивать» на неё новую «одежду».

Вариант с консольным креплением:

Вариант с креплением на стойке:

Сдаём работу. Заключительный этап — взрыв-схема и рендеры:

Взрыв-схема магистрального светильника

— Это наш второй успешный проект для «Атомсвета». В первый раз мы создавали дизайн промышленного светодиодного светильника, во второй — магистрального. На момент разработки у заказчика был свой штат конструкторов, но не имелось дизайнеров, которые не только ориентировались бы технологию производства, но и обладали чувством прекрасного. А в Формлабе таких дизайнеров много.

Евгений Аракас,
руководитель проекта
