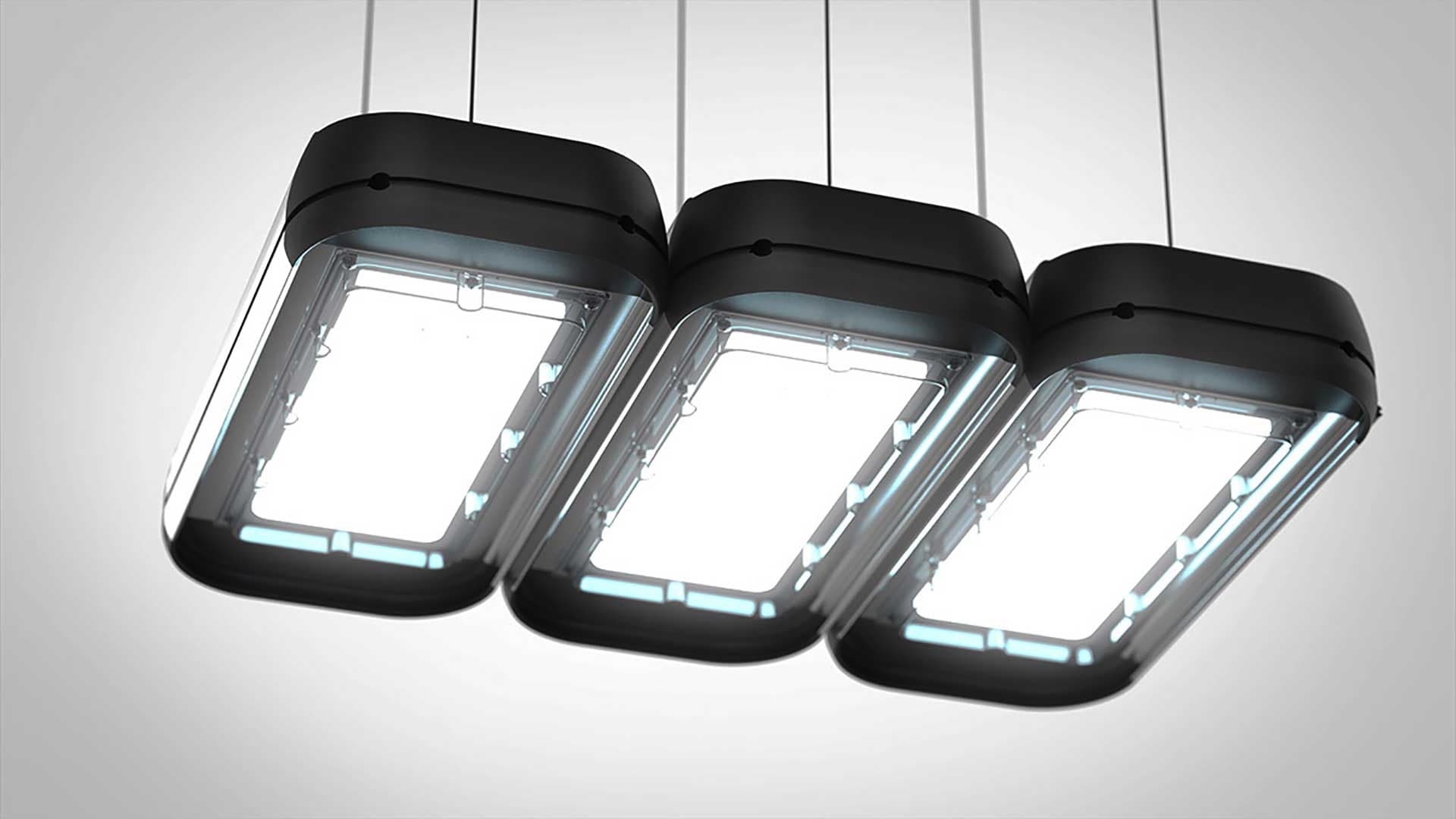

Светодиодный светильник «Физтех-Энерго»

Дизайн и конструкция модульного светодиодного светильника

Этап #1 Постановка задачи

Разрабатываем новый светодиодный светильник — для уличного и промышленного освещения. Это будет линейка моделей, отличающихся друг от друга длиной корпуса (тренироваться будем только на одной длине, остальные просто покажем на эскизах).

Но линейка — это ещё не всё: нужно предусмотреть возможность группировки нескольких светильников на одном крепёжном элементе — раз; два — необходимы разные крепления, для установки на улице и в помещении (снаружи — на мачтах, с поворотным механизмом и без, внутри — на подвесах).

Из чего состоит светильник, можно увидеть на картинке ниже.

Схема светодиодного светильника

Корпус выполнен из алюминиевого профиля, под уже существующую электронную начинку, торцевые крышки — из пластика, в расчёте на технологию литья под давлением.

Этап #2 Эскизирование

Светильнику нужен внешний вид, отличающийся от конкурентов. Но не экстремально: вид должен быть неброским, но при этом современным и подходящим для установки где угодно — от городской улицы до помещения.

Первые эскизы:

Чистовые варианты:

Выбран этот вариант:

Нужно подготовить его эскизы в четырёх размерах линейки.

Ок, тот же светильник, но в разных размерах:

И ещё: все размеры светильника с креплением к опоре, а также комбинация из трёх девайсов — на этом эскизе показываем способ их крепления друг к другу.

Теперь можно переходить к конструкторской разработке.

Этап #3 3D-моделирование

Показатель пыле- и влагозащиты корпуса — IP53. Алюминиевая крышка-труба (и с поворотным механизмом, и без него) должна выдерживать вес до 6 кг, а конструкция подвесного кронштейна — и того больше, до 18 кг (ведь на этом кронштейне могут «висеть» и три светильника).

Модель:

Этап #4 CAD-моделирование

Рабочий процесс:

Всё хорошо, но нужно слегка скорректировать модель:

Рендеры:

И взрыв-схема светильника:

На этом наша разработка закончилась — производством заказчик займётся сам.
