Разработка дизайна, эргономики, конструкции кейс разработки Формлаб

Этап #1 Постановка задач

Эта рамка металлодетектора будет базовой в линейке. Мы делаем две версии – базовую арочную (активный металлодетектор) и с легкосъемной перекладиной (с вертикальными панелями-стойками – пассивный металлодетектор).

Конструктивно обе версии должны быть схожи: сделаны они будут из одного и того же алюминиевого профиля.

Опытный образец металлодетектора арочной конструкции

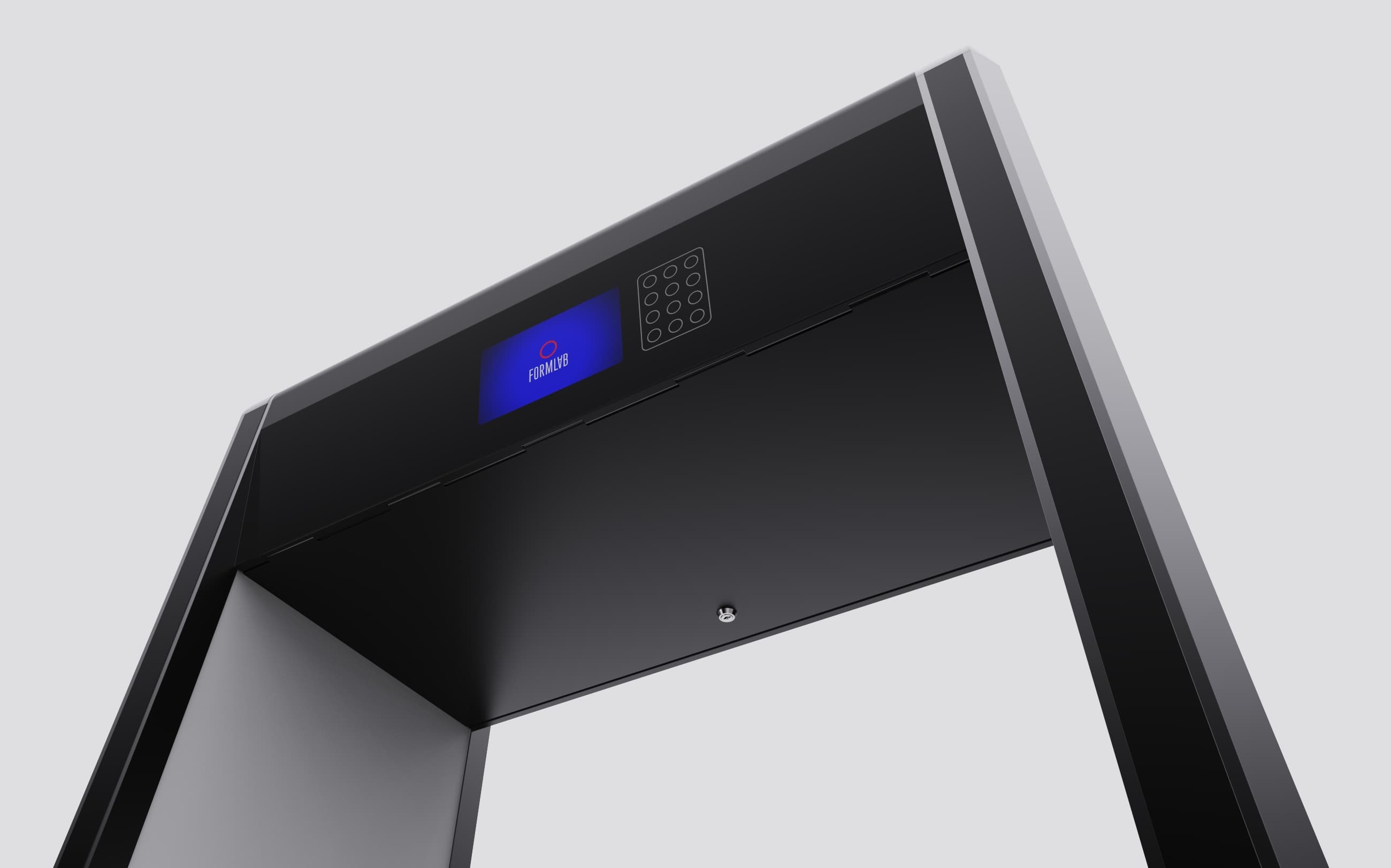

Арочный металлодетектор состоит из двух боковых панелей, каждая из которых включает в себя вкладыш с катушечной системой (это прямоугольник, на который устанавливаются и крепятся катушки), элементы счетчика проходов, плату ввода-вывода электрических сигналов, индикаторные платы в торцах профиля и светофорные платы двухцветной индикации. Перекладина соединяет боковые панели. В ней есть блок управления с 7-дюймовым дисплеем и электронными компонентами.

Конструкция перекладины должна предусматривать возможность модернизации – чтобы можно было поставить дисплей до 12-ти дюймов. Опционально на перекладине будут три светодиодных индикатора – «Работа», «Тревога», «Счётчик».

На боковых панелях надо предусмотреть возможность ввода-вывода кабеля питания (чтобы не тянуть к каждому металлодетектору отдельный кабель, если несколько устройств будут стоять в ряд). Неплохо было бы продумать и возможность ввода питания 220В через крышу перекладины металлодетектора – иногда так подключать бывает удобнее.

Устойчивость обеих версий и жесткость конструкции (через рамку будут проходить и "габаритные" граждане) – обязательные условия. Возможность опрокидывания – исключить. Следует хорошо продумать расположение кабелей, чтобы они не болтались и вообще не были видны снаружи.

Дополнительные требования – к материалам: устойчивая к царапинам поверхность. Кроме прочего, она должна легко мыться. Нужно предусмотреть возможность нанесения торговой марки изделия и декоративной расцветки.
