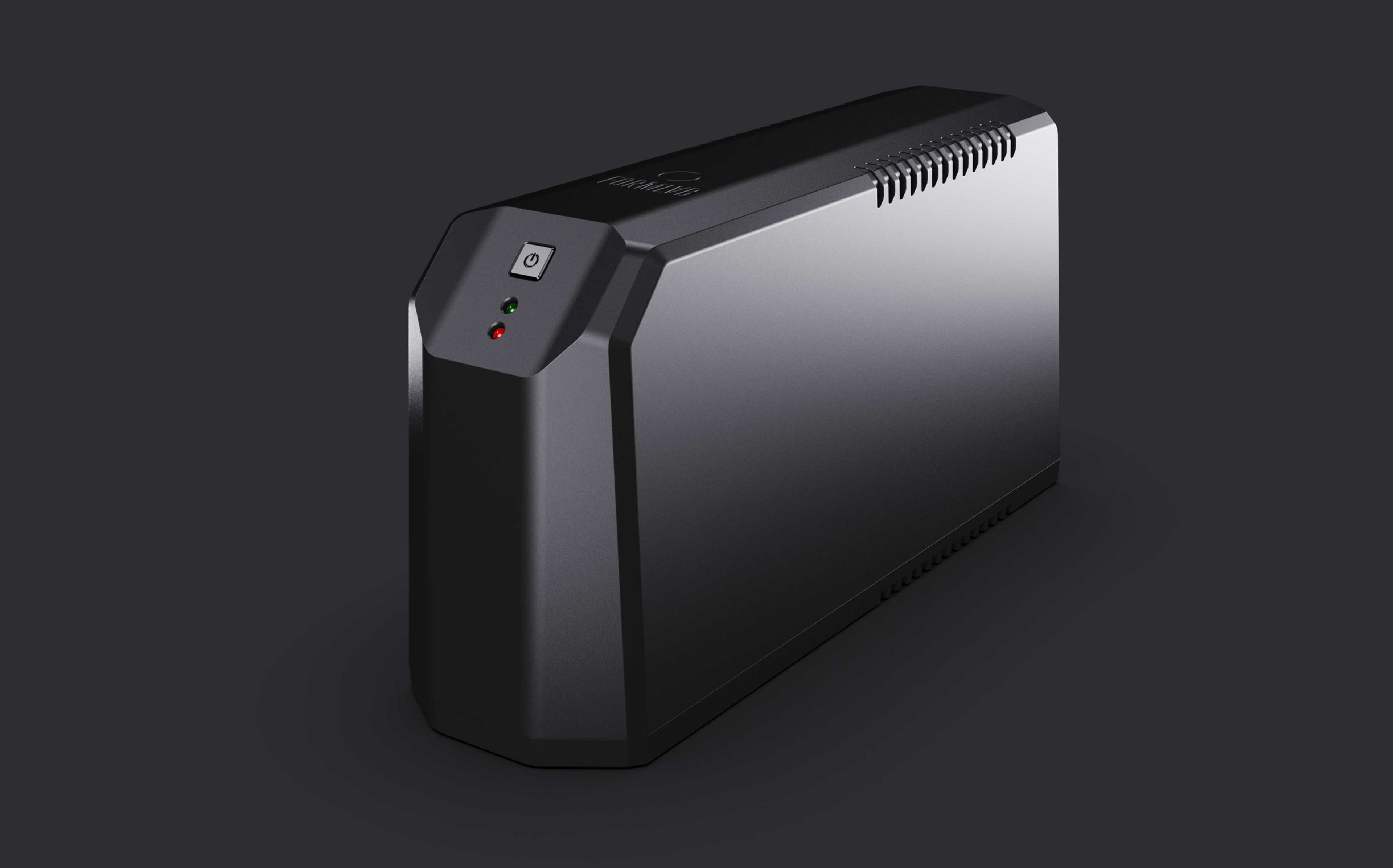

Разработка конструкции корпуса блока питания

Создали конструкцию корпуса, а затем — дизайн. Разработали пресс-формы, обеспечили изготовление прототипа, оценили производство: помогли запустить в «серию».

От заказчика прилетает задача: столько-то штук ИБП должны быть готовы к такой-то дате, при этом стоить они должны не больше стольки-то рублей. Держите дизайн ИБП, который нам сделали другие промдизайнеры и который нам не подходит. Давайте его упрощать и заодно перекраивать разъемы.

Мы взялись за работу и сделали ее почти идеально (ну ок, немножко затянули сроки, но это было уже некритично).  А теперь — подробности.

*Шепотом* Поскольку сроки горели, мы нарушили правильную последовательность этапов разработки (о том, как разрабатывать корпус правильно, читайте здесь).

Придется сначала продумывать конструкцию, а уже затем «натягивать» на нее дизайн.

Задачи и решения

Решенная проблема Полностью готовую партию корпусов (не прототипов, не макетов) нужно представить к определенной дате. Это полный цикл разработки — при том, что у заказчика нет специалистов, готовых «вытянуть» разработку корпуса «от» и «до», включая организацию производства.
Кроме этого, у предыдущего корпуса были еще проблемы:
1. Ненадежная и дорогая конструкция от предыдущих промдизайнеров.
2. Из-за сложного дизайна пресс-формы стоили достаточно дорого.
3. Нетехнологичность деталей увеличивала и время работы ТПА, и себестоимость элементов корпуса.
4. Механически ненадежная конструкция, обусловленная дизайном: люфты, скрипы, щели.
Цель проектаПолный цикл разработки корпуса исходя из имеющихся компонентов; ограниченная стоимость производства, жесткие временные рамки;
Что нужно сделать1. Разработать конструкцию под компоненты заказчика.
2. Создать дизайн «под конструкцию».
3. Изготовить прототип и внести правки в КД.
4. Подготовить полный комплект конструкторской документации для производства корпуса.

Сначала все шло хорошо, но в какой-то момент «концепция поменялась», и первоначальные наработки отправились в корзину.

Заказчик просто дал нам образец корпуса ИБП, на который нужно было ориентироваться. Получилось нечто вроде реверс-инжиниринга, Мы адаптировали его под нужные элементы и усовершенствовали. Да, так тоже можно. И тут дело пошло хорошо: сначала добрались до прототипа, а затем дошли и до полноценного запуска корпуса в серийное производство.

Этапы работ

1. Разработка технического задания

2. Эскизно-компоновочная конструкция

3. Технологическая проработка

4. Промдизайн

5. Прототипирование

6. Конструкторская документация

Сроки, цены, технологии

Над проектом работалиТехнический писатель, промдизайнеры, 3D-моделлер, конструктор, руководитель проекта.
Ценовой диапазон разработки$10 000 - $30 000
Производство прототипаОПМ Групп
Технологии и материалыЛитье пластика под давлением (ABS-пластик)
Сроки8 месяцев от начала разработки до первых отливок
Тираж Десятки тысяч

Кому нужна эта разработка корпуса?

ОтрасльЭлектрооборудование
Пользователи и покупателиКто угодно: и граждане, и организации.
