Полимерный шинопровод

Дизайн полимерного осветительного шинопровода

Этап #1 Постановка задачи

Новый проект — разработка дизайна полимерного осветительного шинопровода, который используется для установки светильников. Шинопровод используется для крепления проводников, монтажных элементов, подвесов светильников — для этого в него устанавливаются токосъёмные адаптеры.

Вот металлический шинопровод, например:

Новый шинопровод будет пластиковым и трёхфазным — трёхфазная система позволяет развести электричество на три выключателя, чтобы, допустим, отдельно включать / выключать / регулировать яркость освещения.

С одной стороны у него подвесы (нужны канавки в профиле), с другой — ребро для точного позиционирования в профиле светильника. Шинопровод можно устанавливать на потолок или стены, закрепляя с помощью подвесов, крюков или, соответственно, настенных креплений.

Профиль состоит из полимерного кожуха и четырёх проводников.

Расположение проводников в шинопроводе

Шинопроводы конкурентов:

Этап #2 Эскизирование

Цвет у кожуха шинопровода будет тёмно-серым или чёрным. Габариты — 31 мм х 32 мм, но можно незначительно отклониться от них. Наброски:

Чистовые эскизы — отдельно показан профиль в разрезе:

Собрали все варианты:

Заказчик определяется: выбран вариант «а».

Этап #3 3D-моделирование

Но над профилем ещё работать и работать: толщина стенок явно больше, чем нужно. Это одновременно и нетехнологично, и гарантирует повышенный расход материала. Будем подрезать стенки. Вот как-то так:

Технология производства — экструзия полимерного материала.

Промежуточные рендеры:

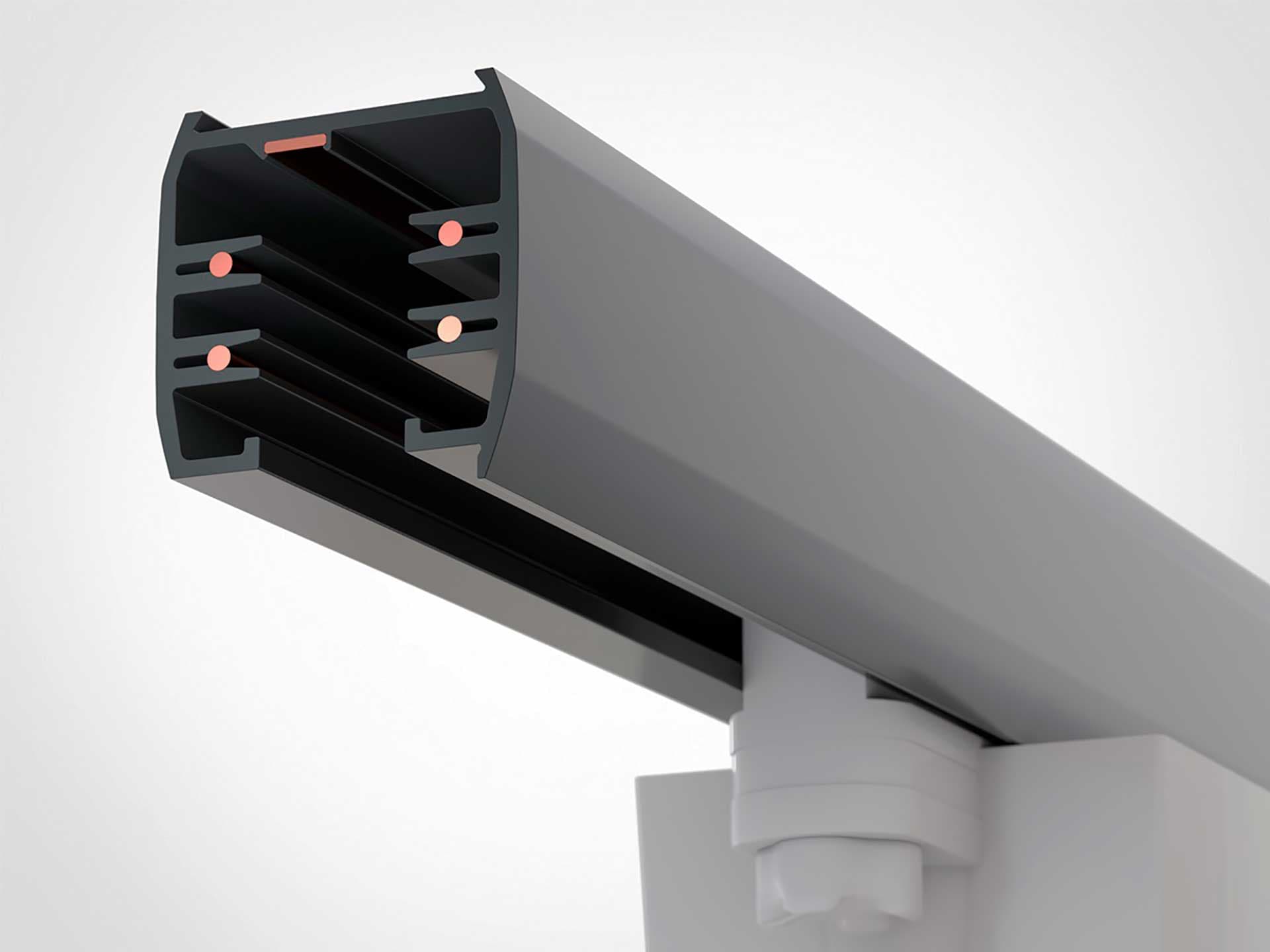

Итоговые рендеры:
