Дизайн вызывной панели домофона

Разработка дизайна и эргономики новой модели панели для домофона. Весь проект поэтапно и в деталях
Этап #1

Постановка задачи

Задача — разработать дизайн и эргономику новой модели вызывной панели домофона. Вот то, что есть сейчас:
Панель домофона, дизайн которой нужно переделать
Панель, дизайн которой нужно переделать
Кстати, а что вообще предлагается на отечественном рынке домофонов?

Да что угодно — от "антиквариата" до вполне себе современных моделей:
Посмотрели на это разнообразие, оценили — возвращаемся к своему проекту.

Габариты новой модели панели уже утверждены (в крайнем случае их можно немного изменить), примерное расположение компонентов — тоже.

Состав вызывной панели — корпус, плата управления, клавиатура, цветной дисплей, видеокамера, микрофон, динамик, считыватель RFID-ключей. Есть система подсветки, которая включает в себя светодиодную подсветку панели и инфракрасную — видеокамеры, а также датчики освещённости и приближения. Первый включается начиная с расстояния в 5 м, второй — с 10.

Толщина панели — не более 7-10 мм; компоненты не должны выступать за её поверхность (кроме разве что кнопок); инфракрасную подсветку нужно разместить вокруг камеры.

Состав кнопок — помимо стандартных клавиш от 0 до 9, сброса и вызова, предусматривается кнопка "Консьерж" и отдельная — SOS для связи с аварийным службами.

Кнопки нужно сделать достаточно крупными — чтобы человек в рукавицах или варежках не попадал мимо. Подсветка кнопок может быть реализована так, как и на картинке ниже: светодиоды распределены по периметру торца оргстекла, расположенного между кнопками и лицевой панелью.
Панель домофона, дизайн которой нужно переделать
Подсветку клавиатуры можно реализовать так. Но не обязательно
Ещё один момент: акустические окна (динамик/микрофон) должны быть защищены закрытыми щелями, чтобы их нельзя было проткнуть острым предметом. Конструкция — антивандальная (IK 08*), экран следует защитить от царапин, считыватель RFID-антенны — прикрыть стеклом или пластиком. Степень пыле- и влагозащиты панели — IP66.

Самое главное: корпус должен соответствовать требованиям Ростелекома. На втором по значимости месте — себестоимость, а затем уже — внешний вид.
* IK код международная числовая классификация степеней защиты, обеспечиваемых корпусами электрооборудования, от внешних механических воздействий. Показатель определяет устойчивость оболочек (корпусов) электрооборудования к механическим воздействиям (удары).
Этап #2

Разработка дизайна корпуса

Эскизирование
Корпус будет металлическим; варианты обработки поверхности — любые. Непосредственно в дизайне приветствуются минимализм и лаконичность.

Пожелание заказчика: вот так делать не надо:
Всё ясно; рисуем.
Это был первый заход на черновые эскизы — пытались найти концепцию.

Нарисовали, рассмотрели и поняли, что концепция не находится. Рисуем дальше.
Уже лучше.
Отбираем три самых перспективных эскиза.
Из трёх выбираем один и начинаем его “отехнологичивать” под реалии производства и эксплуатации.
Теперь — доводка. Нижний ряд кнопок нужно убрать, за счёт освободившегося пространства увеличить размеры оставшихся. Возможно, панель будет комплектоваться двумя типами дисплея — это тоже стоит предусмотреть. Равно как учесть и то, что в процессе разработки изменились габариты модуля камеры.

А в целом надо сделать корпус немного уже.

Ок — уже без нижних кнопок:
Лицевая панель в дизайне — уже не металл. Это стекло или пластик, которые закрывают дисплей, камеру, датчики и RFID-антенну.

Красиво, но зато появляется проблема: выдержит ли стекло удар с кодом IK 08? Если да, какое это должно быть стекло и сколько оно будет стоить? Нужно искать и проверять.

Проверили. После чего стеклянная панель, закрывающая всю площадь устройства, трансформировалась в стекло, защищающее только дисплей.

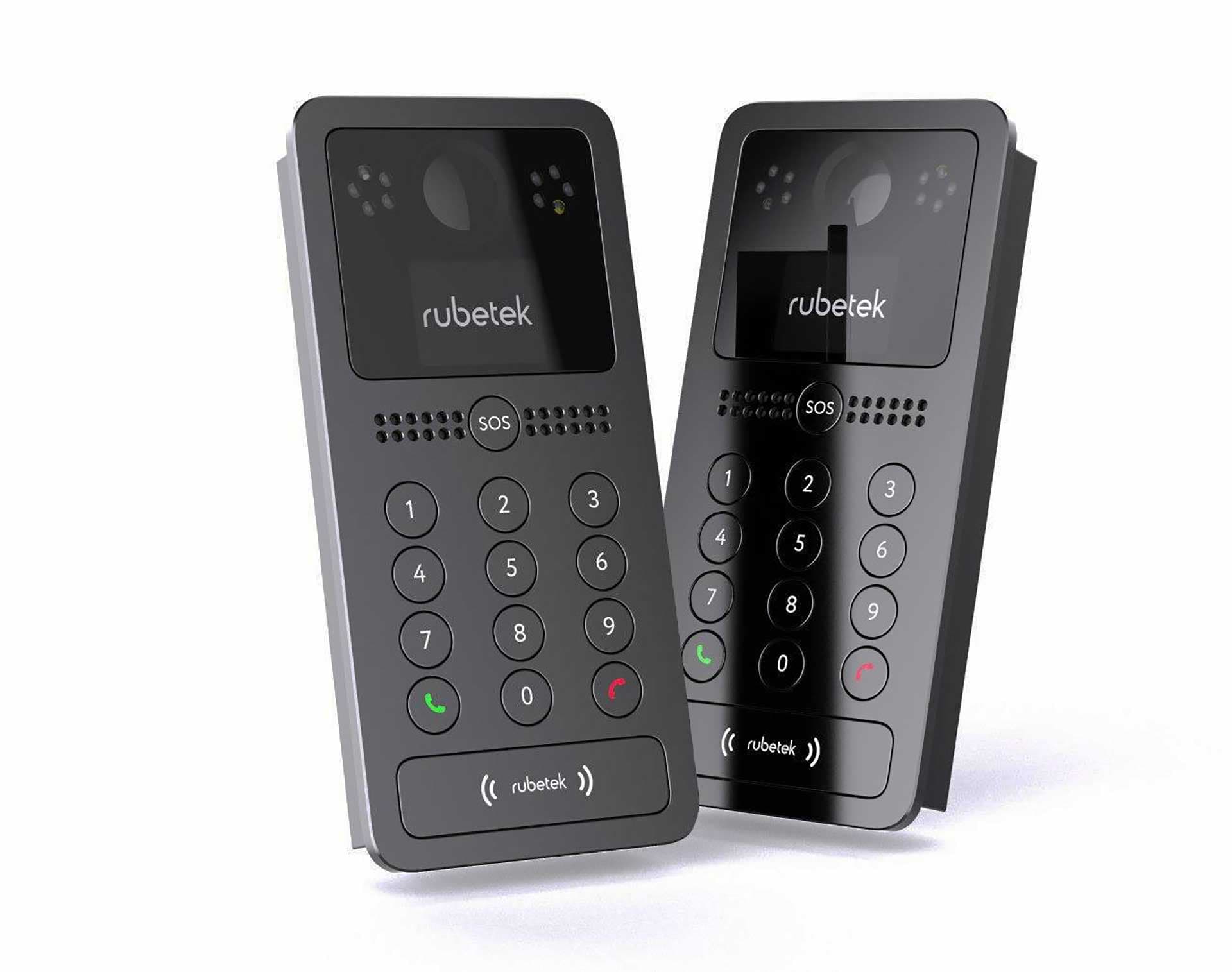

Проект подходит к завершению. После того, как определились с концептом, разрабатываем дизайнерскую 3D-модель и делаем рендеры — они потребуются при переговорах с заводом-изготовителем, чтобы показать, как должен выглядеть домофон.
— На высококонкурентном рынке домофонов уже не получается побеждать только за счет цены устройства. Пользователи и покупатели (кстати, чаще всего это разные люди) привыкли к “айфонам” в кармане и хотят на двери своего подъезда видеть современное стильное устройство с понятным интерфейсом.

Производители, которые это вовремя поймут, уже завтра будут “отъедать” долю рынка у тех, кто пытается конкурировать исключительно за счёт цены.

И ещё: себестоимость нового корпуса — с хорошим дизайном и правильно проработанным конструктивом — может оказаться меньше, чем старого.

Евгений Аракас
Руководитель проекта
Себестоимость нового корпуса с хорошим дизайном может оказаться меньше, чем старого.
