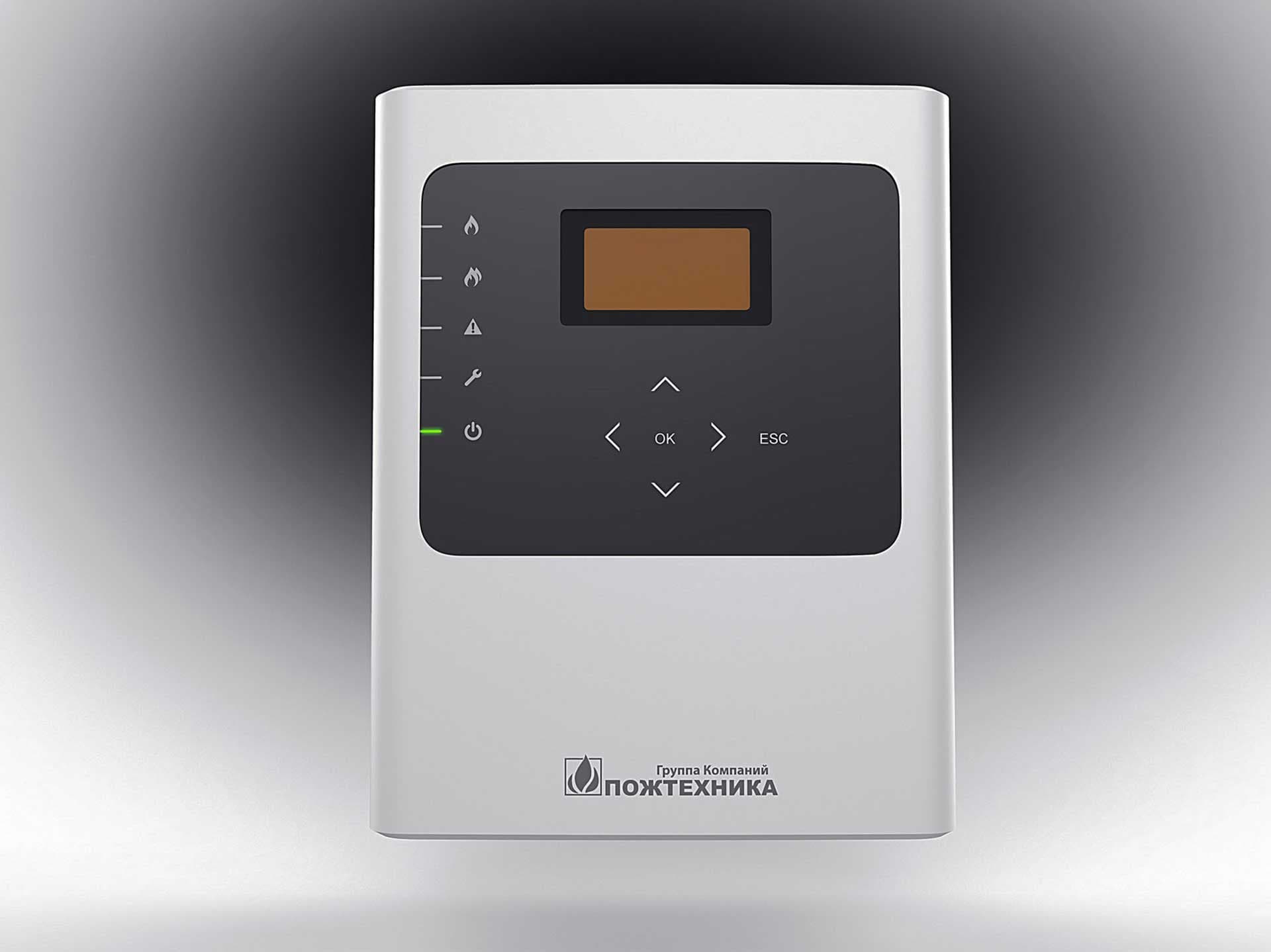

Пожарный дымовой извещатель

Корпус аспирационного дымового пожарного извещателя и внешнего воздушного фильтра для него

Этап #1 Постановка задачи

Аспирационный пожарный дымовой извещатель (ИПДА) нужен для того, чтобы обнаружить пожар ещё до того, как дым заполнит всё помещение: такой прибор способен улавливать его в очень небольших концентрациях и давать сигнал тревоги. Производителю нужна новая модель взамен устаревшей, причём важна её себестоимость: прибор будет продаваться по цене чуть более высокой, чем у отечественных аналогов, но дешевле, чем импортные пожарные извещатели. Себестоимость, в свою очередь, зависит в том числе и от технологии изготовления корпуса, и сложности его производства.

В рамках проекта мы будем проектировать и прототипировать не только «коробочку» корпуса, но также её неотъемлемые составляющие — внешний фильтр и воздушный канал, в котором установлен датчик дыма.

Разъёмы будущего извещателя — питание, реле и USB-B с заглушкой. Места их установки точно не определены — это произойдёт в процессе разработки. Также плат может увеличиться в размерах, на этот случай нужно предусмотреть в корпусе дополнительные бобышки для её крепления.

Устанавливаться прибор будет на стену и крепиться к ней саморезами. Однако закрепить извещатель могут как в прямом, так и перевёрнутом положении; если ставят «вверх ногами», то крышка корпуса должна оставаться на месте и не двигаться с места.

Кстати, о крышке: она обязательно будет съёмной, на четырёх саморезах, и для неё надо придумать подвесное крепление. Отверстия под саморезы закрываются декоративными заглушками.

Это ещё не всё: корпус ИПДА может быть укомплектован переходником обратного потока и заглушкой на случай, если переходник не будет установлен. Дизайн переходника должен быть выполнен в едином стиле с основным корпусом.

Управлять извещателем можно с помощью мембранной клавиатуры, расположенной на лицевой панели. Там же нужно разместить пять светодиодных индикаторов, три красных, жёлтый и зелёный. IP прибора — 54.

Этап #2 Эскизирование

Тот дизайн, который был раньше, казался заказчику серым и невыразительным, в нём не нравилось почти всё, от цвета до наклейки.

Тёмные тона отпадают сразу — они вызывают какое-то мрачное ощущение, а этого как раз не надо.

Начинаем рисовать основной корпус — это главное; от его решения будет зависеть и внешний вид фильтра.

Прорабатываем черновые эскизы:

Смело, инновационно и так далее. Но для демонстрации заказчику отобрали эти варианты:

Один из них производителю будущего прибора понравился больше других. Но вот «заход» панели управления на боковую грань не нужен.

И пиктограммы придётся немного изменить:

Этап #3 3D-моделирование

Первый вариант модели:

Однако наружный патрубок не должен сильно выступать. Плюс нужно укрепить место сочленения c верхней стенкой корпуса и немного «утопить» место выхода.

Модель с дымовым каналом

Переходим к конструкции — там ещё много над чем работать.

Этап #4 CAD-моделирование

Технология производства — литьё и обработка ABS-пластиков.

Эскизная конструкция — пока ещё нет дисплея, плат и неизвестны параметры подводимых проводов.

Промежуточный вариант конструкции (для обеспечения герметичности соединения с патрубком прокладка будет силиконовой):

Тем временем делаем модель клавиатуры и ищем изготовителя для неё.

Вся электронная начинка теперь есть и расставлена по местам, недостатки корпуса устранены, производитель найден, можно переходить к прототипированию.

А это — модель фильтра:

Этап #5 Прототипирование

Первый прототип. Фото, сделанные на производстве:

И уже в Формлабе:

На очереди — клавиатура.

Прототип фильтра:
