Этап #1 Постановка задачи

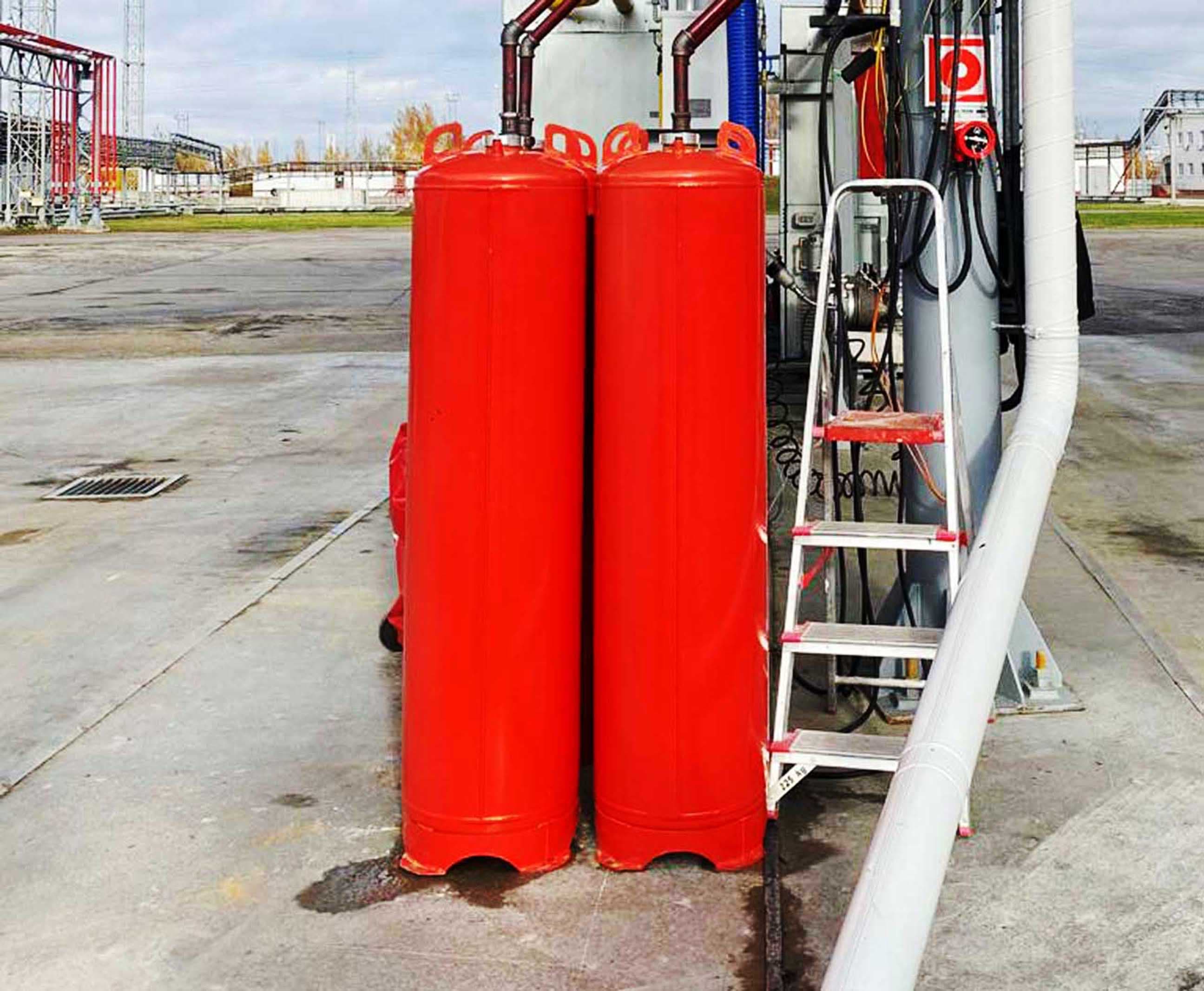

Разрабатываем нужную и серьезную вещь: группу модулей эмульсионно-аэрозольного пожаротушения. Их будет несколько с разной емкостью – от 80 до 150 литров. В группу также входит узел запуска с защитным кожухом.
Одновременно сделаем и пожарный шкаф, в котором все это будет храниться.
Состав модуля – цилиндрический корпус из нержавеющей стали с заглушенным дном и двумя отверстиями сверху (для предохранительного клапана и трубопровода, а также для узла запуска); непосредственно узел запуска; защитный кожух, который устанавливается на баллон сверху, система крепления.
Внутри модуля – гофрированная сифонная трубка с утяжелителем и картридж. С внешней стороны есть два выхода (к электроинициатору и выход узла запуска) и резьбовое соединение, чтобы подключить модуль к распределительному трубопроводу. Как таковых органов управления у модуля нет, он запускается от электроинициатора.
Основные требования к будущему модулю: ограничена толщина металла корпуса, должна быть взаимозаменяемость кронштейнов крепления и узла запуска на модулях разной емкости, эксплуатация при температурах от -40 до +50 градусов Цельсия, взрывозащита, возможность проверки уровня эмульсии, которой модуль наполнен.
Дизайн – травмобезопасный, поэтому форма – закругленная. Модуль обязательно должен быть технологичным (ну, или вариант: мы сами найдем производство, которое все это возьмется изготовить). Поверхность – гладкая, цвет строго определен: сигнальный красный (RAL 3002).
В дизайне модулей других производителей, собственно, ничего креативного. Функционал не располагает:
Можно сразу приступать к разработке конструкции. Чем мы и занялись.
Этап #2 Разработка конструкции и CAD-моделирование
Модуль:
И пожарный шкаф:
Этап #3 Прототипирование
Произвели прототип и пожарного шкафа:
