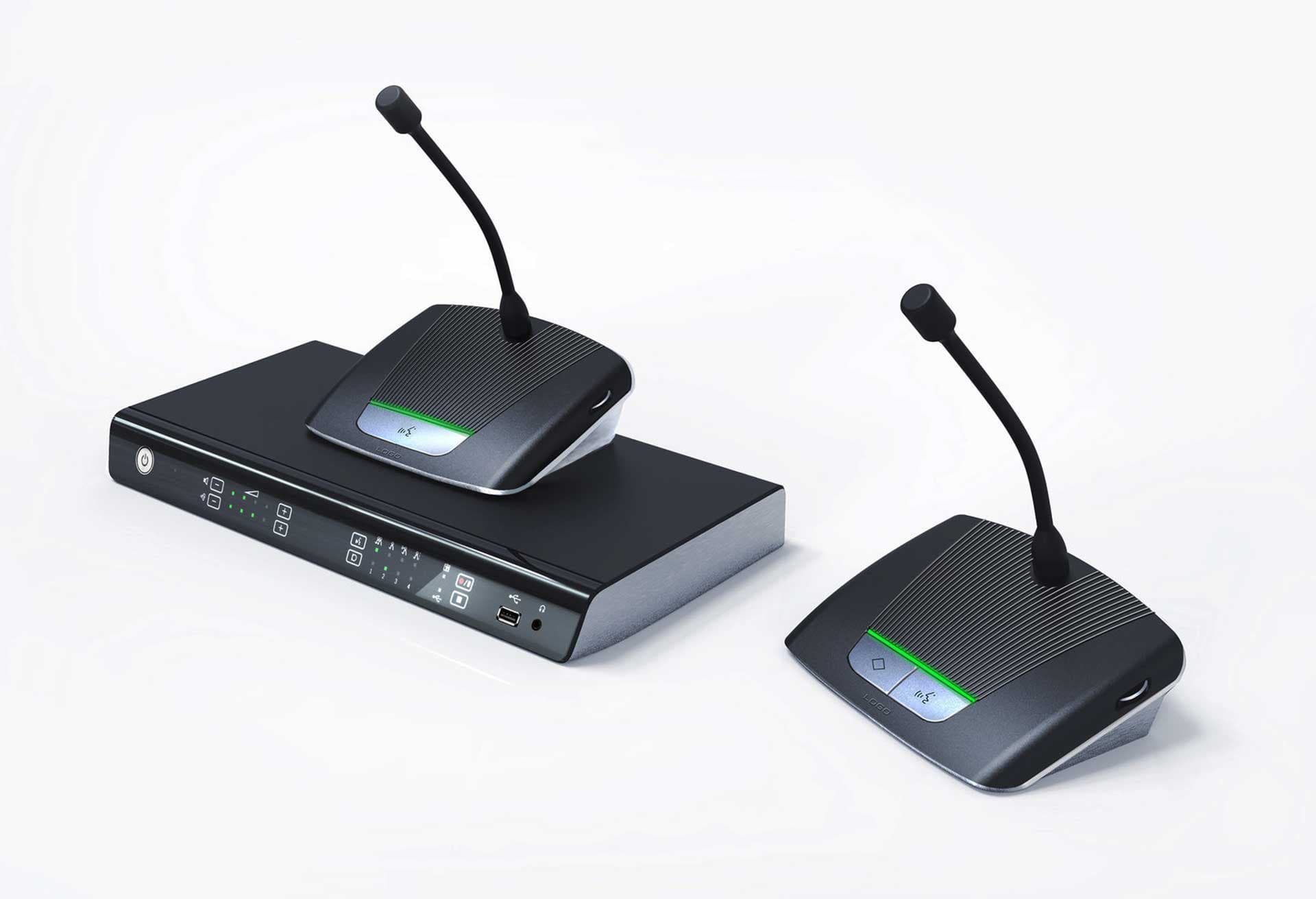

Система конференц-связи (цифровая дискуссионная система)

Разработка дизайна и эргономики двух пультов конференц-связи и блока управления в рамках импортозамещения

Этап #1 Постановка задачи

Опять нас коснулось импортозамещение: создаём комплект для конференц-связи, включающий в себя пульты делегата и председателя (пластиковые корпуса), а также центральный блок управления (корпус из металла).

Элементов управления на пультах немного: индикатор, показывающий активность микрофона, кнопка его включения (для делегатов) или блок из двух кнопок — для председателя, а также колёсико (или кнопка) регулировки громкости. Разъёмы — питания, подключения блока управления, наушников, ethernet, подключения пультов. Разумеется, побольше органов управления на блоке: несколько светодиодных индикаторов, разнообразные кнопки, разъёмы питания, USB и micro-USB, RCA, XLR и пр.

Система не беспроводная, но пульты будут монтироваться на столы: провода спрячут, и они никому не помешают.

Этап #2 Эскизирование

Систему связи планируют устанавливать в госучреждениях. Пожелания к дизайну корпуса просты: указывать на то, что устройства относятся к премиум-сегменту. Вот и всё.

Черновые эскизы (как всегда, работают несколько дизайнеров):

И чистовики — то, что осталось после отбора:

Это вариант, на котором сказали «стоп»: заказчику он пришёлся по душе больше остальных.

Этап #3 3D-моделирование

Первая версия модели:

Требуется доработка: нужно добавить отверстие в верхней крышке для установки микрофона, изменить габариты, поработать над кнопками.

Это не первый проект Формлаба по созданию системы конференц-связи. Вот рассказ о том, как мы разрабатывали микрофонный пульт (он уже запущен в серийное производство). Жмите «Читать» или кликайте по картинке ниже.

ЧИТАТЬ
