GPS-детектор

GPS-детектор камер скорости и полос «Камрад»

Этап #1 Постановка задачи

Сразу: дизайн этого устройства — не наш. Здесь мы занимались только инжинирингом, и задача состояла в том, чтобы адаптировать уже созданный дизайн под комплектующие, которые запланировал конструктор заказчика, производителя автоэлектроники.

«Камрад» — милое дело для тех, кто не любит пользоваться приложениями радар-детекторов в мобильных телефонах. Такой узкоспециализированный девайс, настроенный исключительно на камеры скорости.

Кому интересно, в этом ролике показано, как устройство работает.

Финальные варианты дизайна:

Этап #2 3D-моделирование

Этап #3 CAD-моделирование

Уже в связке с кронштейном — для крепления на лобовое стекло машины:

Этап #4 Конструкторская документация

Но, честно говоря, этот детектор мог бы быть существенно компактнее, если бы не особенности дизайна (радиусы) — раз, двухслойная плата — два, дисплей, который, честно сказать, там не особо был нужен — три. Тем не менее мы сделали всё, за что взялись: выполнили инжиниринг, изготовили прототип. Производством (технология — литьё пластмасс) заказчик предпочёл заняться сам.

Рендеры:

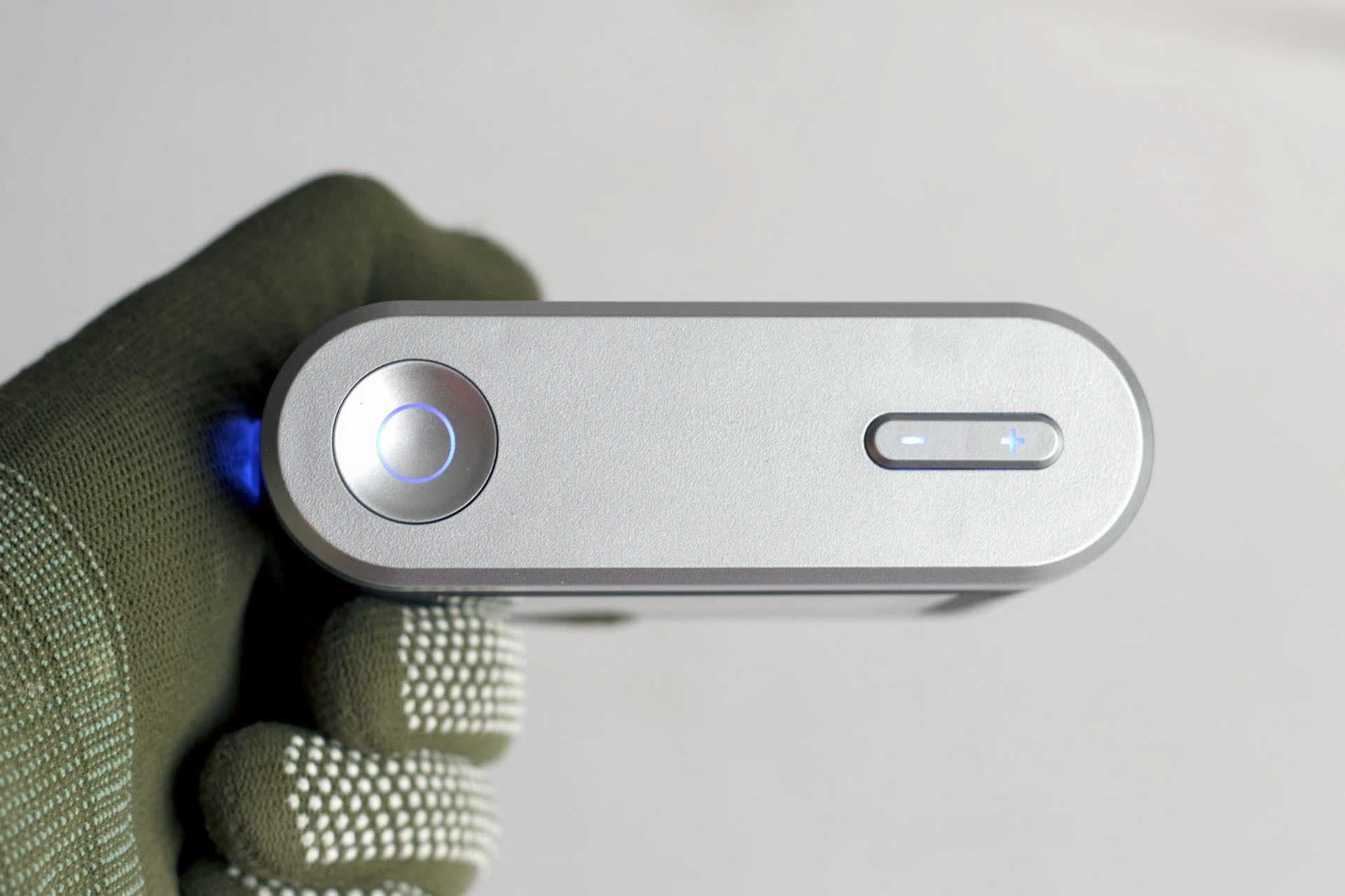

И фото прототипа:

— Для команды Формлаба проект «Камрад» любопытен стартовой точкой: мы занимались проектированием конструкции корпуса по дизайну, который не был разработан в стенах бюро, а создавался самим заказчиком. Автор дизайна — Антон Смирнов, и, если любопытно, можно посмотреть первоначальный замысел дизайнера, который потом изменился в ходе разработки.

Очень характерна трансформация эргономики и внешнего вида устройства — концептуальная разработка иногда настолько оторвана от реальности, что не выдерживает даже самого лояльного к ней отношения проектантов, хотя при работе мы всегда стараемся сохранить исходную идею дизайнера настолько, насколько можем.

Андрей Востриков,
руководитель
