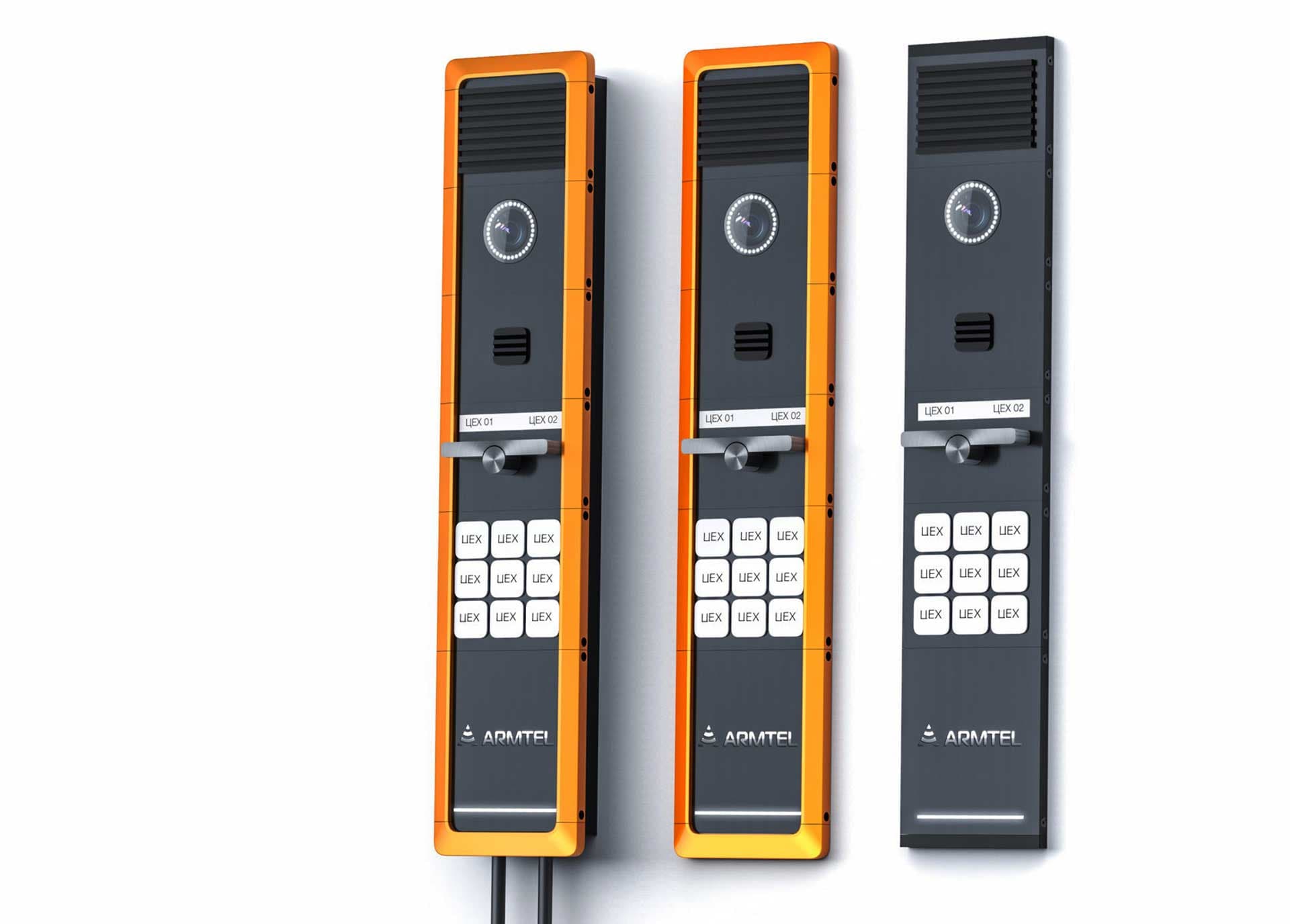

Модульное переговорное устройство для системы связи

Разработка нового дизайна и 3D-моделирование. Весь проект поэтапно и в деталях
Этап #1

Постановка задачи

Создаём дизайн, модель и рендеры вызывной панели для системы переговорных устройств экстренного вызова. Эти "спикерфоны" входят в состав программно-аппаратной платформы IPN 2.0 и, в принципе, подходят для любого промышленного предприятия (и даже для установки на улицах). Устройство имеет класс защиты IP 67.

"Переговорку" можно устанавливать как угодно: снаружи, встроить в стол или стену, закрепить на столбе или колонне.

Система модульная: в состав "базы" могут входить от 2 до 5 различных блоков — с одной кнопкой, с восемью, с дисплеем, с видеокамерой и т.д. Трубка с держателем и клавиатура обязательны во всех комплектациях. А вот, например, типы микрофонов устройства варьируются — от скрытого до гарнитуры.
Пример модульного переговорного устройства
Пример модульного переговорного устройства
Сразу же нужно понимать ограничения, налагаемые технологиями производства. Их несколько: алюминиевая экструзия; литьё пластика под давлением, фрезеровка и, возможно (но нежелательно), высокоточное литьё алюминия.
Этап #2

Разработка дизайна корпуса

Эскизирование
Приступаем. Первые эскизы:
Второй заход: клиент посмотрел на современный дизайн и захотел увидеть "классику":
И опять не то. Оказывается, цвет устройства должен быть ярко-оранжевым. Вот что-то наподобие:
Снова эскизы:
Последний рывок:
Тут мы всё же угадали, чего именно хочет заказчик. Например, учли, что корпус не обязательно должен быть полностью оранжевым и сделали яркую рамку: если есть необходимость выделить висящее на стене (или ещё где) устройство цветом, то рамку можно поставить за пару минут. А так "переговорка" строгих графитовых цветов подойдёт для чего угодно — хоть для офиса, хоть для улицы.

Вот что уходит в моделирование:
Этап #3

Разработка дизайна корпуса

3D-моделирование
На этом этапе начали изменяться габариты переговорного устройства (глубину корпуса пришлось уменьшать), "оптимизироваться" начинка, а заодно уж у заказчика поменялся конструктор.
Изменилось количество кнопок — вместо модулей с 1, 4 и 8 теперь будут модули с 1, 2, 6 и 12 кнопками.
Рендеры:
