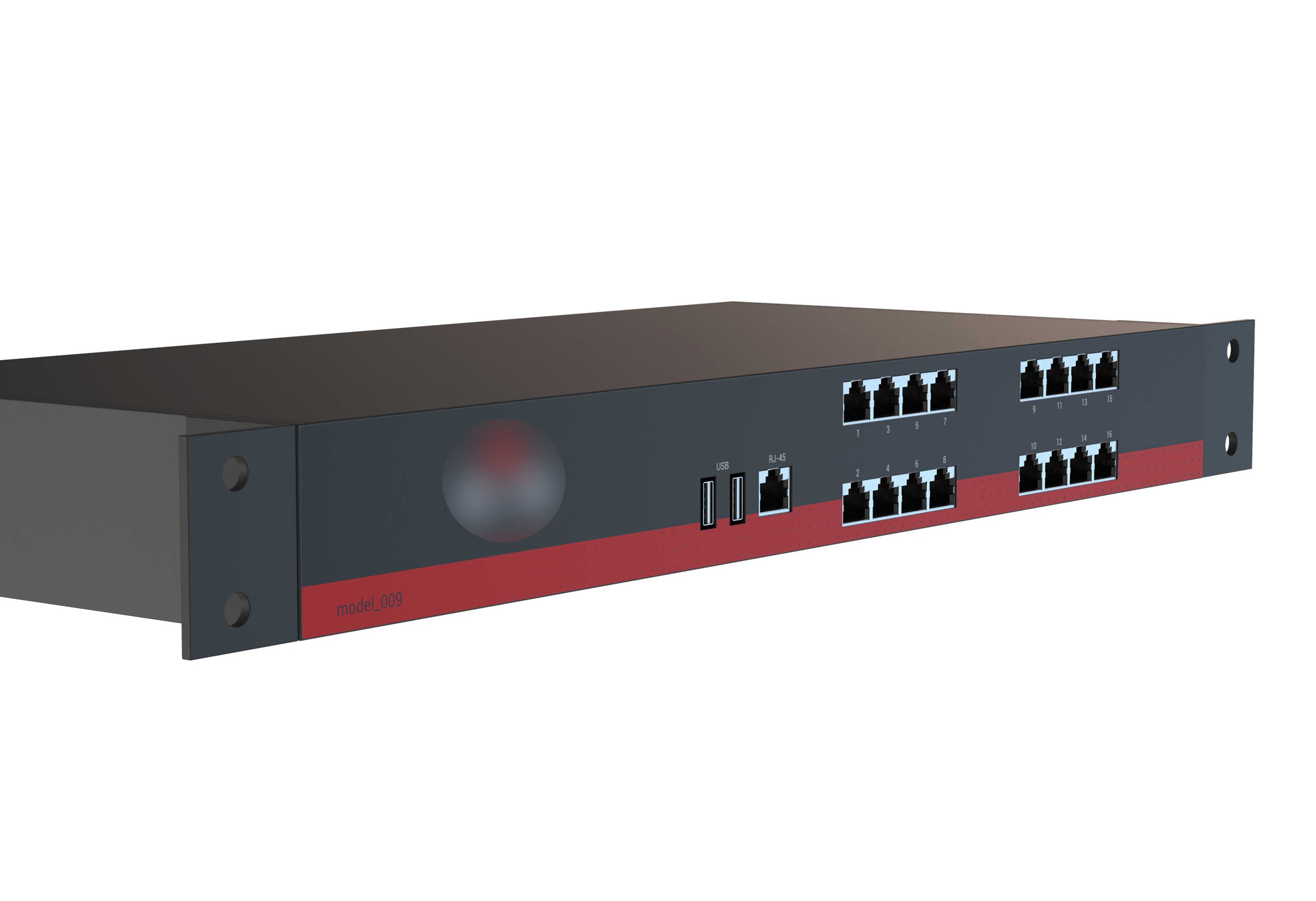

Промышленный маршрутизатор в стойку 19"

Дизайн, эргономика, конструкция, прототип

Этап #1 Постановка задачи

Разрабатываем дизайн и эргономику металлического корпуса новой модели промышленного маршрутизатора, делаем прототип.

Состав корпуса — основание, крышка и съемный крепеж для установки в телекоммуникационную стойку 19’’ . Внутри — электронные компоненты, блок питания, опционально — вентилятор. На лицевой панели вырезы для разъемов RJ45, USB и Ethernet, на задней — для вентилятора и блока питания. Разъемы должны быть снабжены соответствующими надписями (для этого на панель планируется наклеить пленку). На боковой стенке нужны вентиляционные отверстия.

Оценим дизайн маршрутизаторов конкурентов и приступим к работе.

Этап #2 Эскизирование

Черновые эскизы:

Отбираем эскизы (пара вариантов — с пленочной панелью для надписей, но на всякий случай предлагаем варианты, в том числе и накладку на соединители из металла. Стоимость корпуса, конечно, увеличивается при этом, но незначительно):

Показываем заказчику, обсуждаем себестоимость корпуса. И определяемся: стоимость производства должна быть минимальной, так что возвращаемся к варианту с пленкой.

Чистовики:

Этап #3 3D-моделирование

Этап #4 CAD-моделирование

Уточняем, какими должны быть крепления для фиксации роутера в стойке — съемными или единым целым с лицевой панелью корпуса. Последнее будет выглядеть лучше. Но заказчику нужны съемные. Ок, уточняем место расположения вентиляторов. Вентиляционные отверстия заменяем перфорацией: наличие вентиляторов — опция, в модели, где их не будет, отверстия станут смотреться странно.

Варианты с разной формой отверстий:

Крышка корпуса будет сдвигаться так:

По форме перфорационных отверстий выбор заказчика — круглые отверстия. Доделываем мелочи, делаем все для того, чтобы минимизировать отверстия на углах корпуса, которые образуются в ходе гибки металла.

Определяемся с графикой на пленке лицевой панели (белый прямоугольник — это на самом деле логотип заказчика).

Конструкторская модель:

Этап #5 Прототипирование

Образец №1:

Здесь выяснилось, что полученные нами 3D-модели «начинки» и размеры «живых» образцов платы и блока питания не совпадают. Если ориентироваться на «живые» образцы компонентов, то придется увеличивать корпус на 4 мм.

Прототип номер два:

Собрали. На этот раз не повезло с металлообработкой: то размер «ушёл», и корпус приплясывал на ровной поверхности, то заусенцы не зачистили, и из-за этого плохо приклеилась наклейка. Да, и её тоже нужно скорректировать, потому что качество оказалось не таким, как ожидали. Может быть, вообще заменить ее надписями на корпусе? Рассматриваем варианты.

Появилась и дополнительная задача — предусмотреть резьбовые втулки для крепления ножек на случай, если маршрутизатор не будут встраивать в стойку, а просто поставят на стол.

Обновляем документацию, уходим на третий прототип. Вот он:

Этап #5 Конструкторская документация

Но дойти до серийного производства пока не получилось: разработчик задумался о переработке аппаратной платформы, то есть замене электронных компонентов. А значит, работа продолжается.
