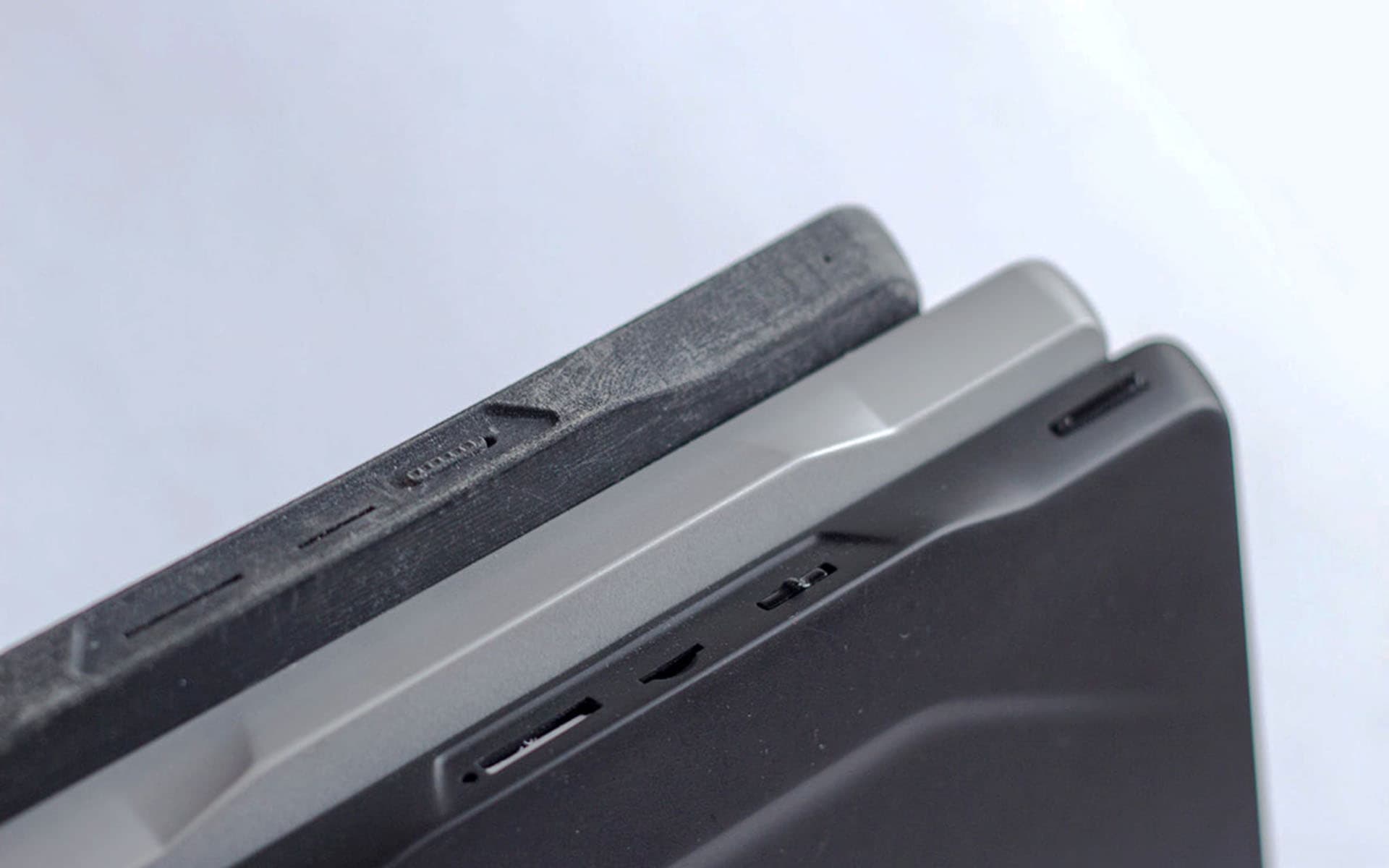

Макет, прототип, серийный образец — учим термины
Чем отличаются друг от друга макеты, прототипы и для чего они нужны
Чем отличаются друг от друга макеты, прототипы корпусов для РЭА и для чего вообще нужны все эти опытные образцы? Версия Формлаба
Макет
Макет (фр. maquette — масштабная модель, итал. macchietta, уменьшительное от macchia) — модель объекта в уменьшенном масштабе или в натуральную величину, лишённая, как правило, функциональности представляемого объекта. Предназначен для представления объекта. Используется в тех случаях, когда представление оригинального объекта неоправданно дорого, невозможно или просто нецелесообразно.
Макет по геометрическим характеристикам только приближается к серийному изделию. Он изготавливается по несерийным, непроизводственным технологиям и практически из чего угодно (включая палки пластилин ), его задача — дать проверить дизайн и, может быть, вес реального устройства. Макет может не совпадать с конечным продуктом по реальным размерам, но по пропорциям — должен.
Разумеется, жёсткого деления на макеты и прототипы нет. Встречаются и компромиссные варианты. Вот напечатанный на 3D-принтере макет рециркулятора воздуха, в котором удалось разместить электронику:
Прототип
Прототипирование (англ. prototyping от др.-греч. πρῶτος — первый и τύπος — отпечаток, оттиск; первообраз) — быстрая «черновая» реализация базовой функциональности будущего продукта/изделия, для анализа работы системы в целом. На этапе прототипирования малыми усилиями создается работающая система (возможно, неэффективно, с ошибками и не в полной мере). Во время прототипирования видна более детальная картина устройства системы. Но оно не обязательно выполняется в рамках тех же технологий, что и сама система.
Wikipedia
Прототип также производится по несерийным технологиям. Его задача — быть максимально похожим на серийное изделие и (по мере возможности) повторить его физические характеристики. Ещё раз: по мере возможности, то есть как получится, потому что прототип может быть изготовлен той же 3D-печатью.
Но иногда может и не печатью.
Но обычно засовывать прототип в ведро с водой, чтобы проверить водонепроницаемость, не стоит.
Габариты у прототипа уже точно совпадают с размерами будущего устройства (соответствуют также цвет и фактура поверхности). В корпусе уже можно разместить электронные компоненты.
Опытный образец
Образец продукции, изготовленный при выполнении опытно-конструкторской работы по новой разработанной рабочей конструкторской и технологической документации для проверки посредством испытаний соответствия его параметров и характеристик заданным техническим требованиям и правильности технических решений, а также для принятия решения о возможности постановки на производство и (или) использования по назначению.
Следующая стадия — опытный образец. Он всё ещё производится по несерийным технологиям, но его задача — во всём быть похожим на серийное изделие. Опытный образец должен быть максимально близким по физическим и геометрическим свойствам к серийному изделию. Подразумевается, что он имеет тот же вес, те же габариты, тот же цвет, те же свойства наподобие радиопрозрачности, что и устройство из серии.
Тестовая партия
Затем может быть изготовлена тестовая партия (или пробная партия). Она тоже производится по несерийным технологиям, но по свойствам также стоит максимально близко к серийным изделиям,
Тестовая партия — это опытные образцы, которые делаются небольшой серией.
Golden sample
Дальше — golden sample («золотой образец»). Это, условно говоря, первое поколение продукта, который делается по серийным технологиям, на «боевой» пресс-форме, но может иметь недостатки, которые предстоит исправить при серийном производстве.
! Разница между опытным образцом и тестовой партией: если единицу опытного образца можно сделать фрезеровкой, то для тестовой партии это слишком дорого, поэтому, например, применяется литьё полиуретана в силиконовые формы.
Заключение
— Итак, у нас может быть макет, который может быть сделан из чего угодно; прототип, выглядящий как конечное изделие, но изготавливающийся по несерийным технологиям; есть опытный образец, максимально, насколько возможно, похожий на серийное изделие, в том числе и внутри; тестовая партия — производство нескольких десятков опытных образцов и, наконец, golden sample — первое изделие, сделанное по серийным технологиям, но имеющее недостатки, которые потом будут исправлены.
В ведро с водой всё можно совать начиная с опытного образца (если IP позволяет).
Андрей Востриков,
руководитель
ФОРМЛАБ, специалисты по корпусам
В таблице разница между макетами, прототипами, опытными образцами и прочим представлена наглядно.
Кстати, стабилизатор в корпусе от Формлаба не так давно запускали почти что в космос. И ничего, вернулся в целости и сохранности:
Как всегда, готов ответить на вопросы и допилить статью по итогам.
