Автоустройство Remoto Wi-Fi

Создание дизайн-концепта автомобильного устройства

Этап #1 Постановка задачи

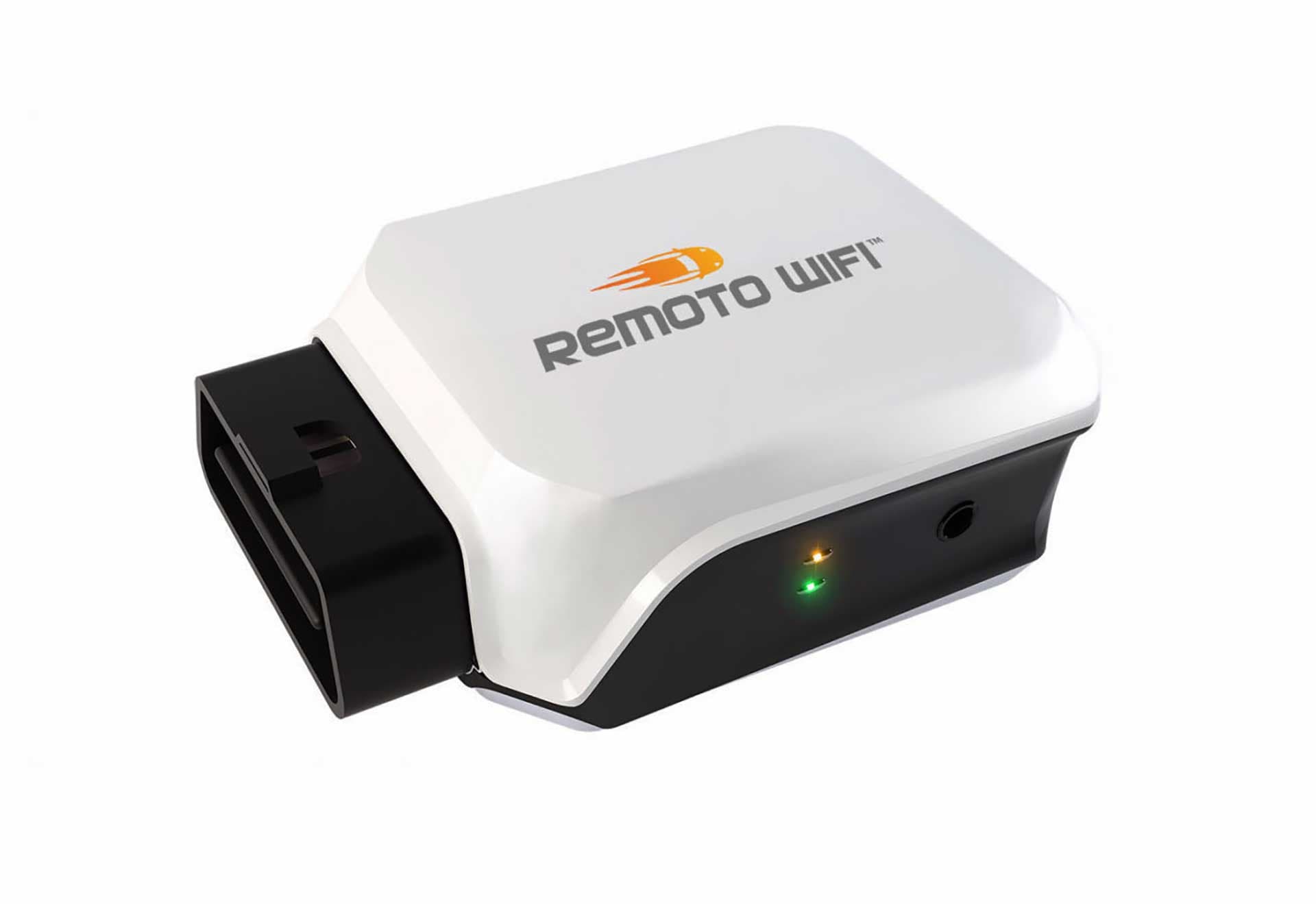

Это телематическое устройство — оно наблюдает за состоянием авто через диагностический разъем OBD II и заодно работает роутером, раздавая Wi-Fi 4G LTE.

Помимо основного разъёма, OBD, в корпусе есть ещё четыре микро-USB и выход для наушников. Сам OBD хитрый: он съёмный — на кабеле длиной до двух метров. Там, где конструкция авто не позволяет подключить устройство напрямую (то есть там, куда оно не влезет), разъем можно аккуратно отсоединить от прибора и спокойно подключить, а потом спрятать остатки кабеля в устройство.

Основные требования к корпусу — компактность (прибор не должен раздражать своими габаритами) и внешняя привлекательность. Заказчику необходим такой дизайн, чтобы любой автомобилист просто захотел купить такую штучку, едва её увидев.

Разъём OBD II — к нему будет подключаться устройство

Этап #2 Эскизирование

На эскизах важно показать разъёмы, три светодиода и две кнопки. Черновики:

Чистовые эскизы:

А это — «отстёгивающийся» разъём OBD II:
