Вандалостойкий корпус видеорегистратора

Разработка конструкции. Прототипирование. Подготовка к производству.

Этап #1 Постановка задачи

Это второй проект корпуса видеорегистратора для компании «БВСТрейд». Закончив разработку первого корпуса, заказчик понял что есть ниша, в которую стоит зайти — защищённые корпуса. Такие предназначены для установки или в спецтехнике, или там, где нужно следить за пользователем (и чтобы у пользователя не было возможности эти записи слежения удалить). С такой задачей и пришли к нам.

Ок, конструируем защищённый корпус.

Этап #2 Инжиниринг. CAD-моделирование

Файл для надписей на корпусе (технология печати — шелкография):

Цвета и текстуры:

Рендеры:

Этап #3 Инжиниринг. Конструкторская документация

Этап #3 Макетирование

Перед прототипированием напечатали макет. Им проверили эргономику, прикинули, как он будет расположен в автомобиле, подержали в руках. Ок, всё хорошо.

Этап №4 Прототипирование

Анализ прототипа показывает, что нужно немного ослабить пружинные элементы крышки (немного приподнимают края), уменьшить отверстие в языке замка. В прототипе сопряжение между элементами слишком плотное — из-за покраски. Но в серии этого не будет.

А в целом — неплохо.

Этап #6 Тестовая партия

Партия был произведена сразу на полноценной серийной оснастке, выпуск которой мы курировали, взяв на себя общение с китайцами.

Согласование с производством:

Пресс-формы (мы тесно общались с китайцами и контролировали весь процесс производства):

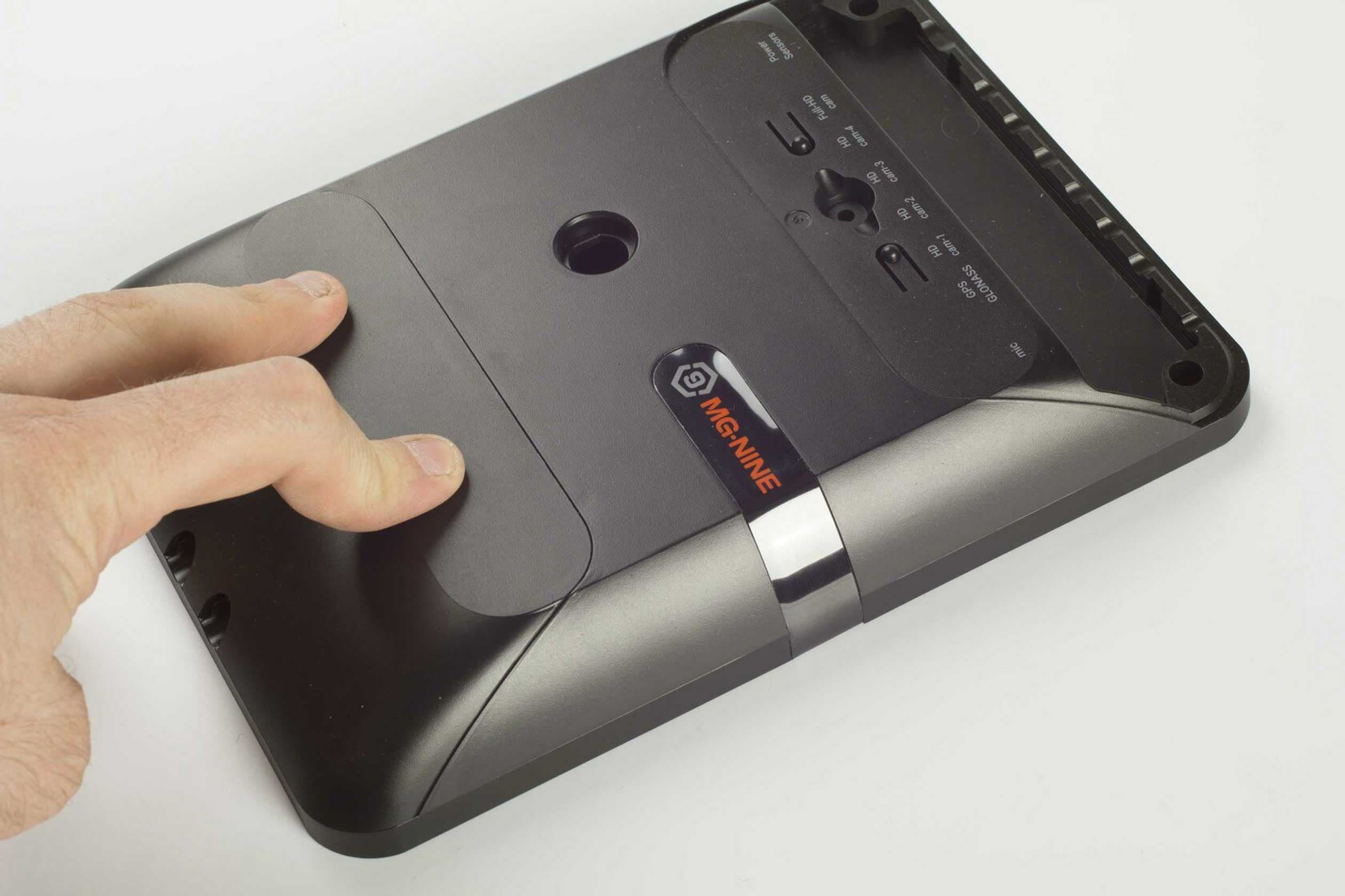

Образец из тестовой партии:

Официальный сайт производителя устройства:
