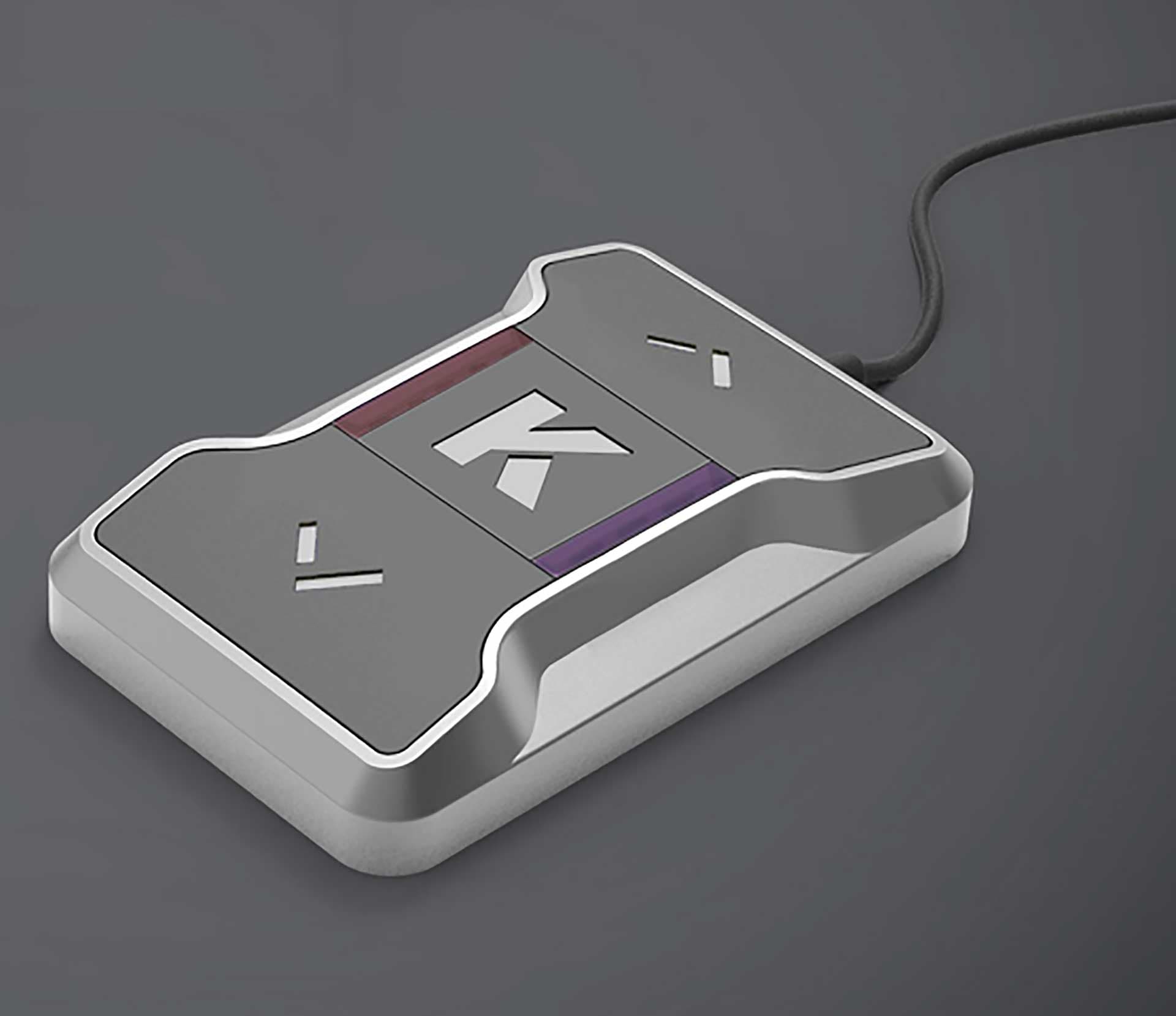

Пульт Kessel салонный

Дизайн и конструкция модуля для автотюнинга. Весь проект поэтапно и в деталях

Этап #1 Постановка задачи

Это будет одно из двух устройств для перенастройки параметров двигателя автомобиля (первое здесь). Устройства парные, одно из них подключается к датчиками двигателя и размещается под капотом, второе связано с электронной педалью газа и закрепляется в салоне. С помощью второго можно управлять первым — салонное передаёт вводные подкапотному по радиоканалу. Несмотря на то, что система, по сути, одна, каждое из этих устройств мы разрабатывали отдельно.

С помощью этих двух модулей владелец машины сможет, скажем так, кулуарно «прошить» двигатель, добавив ему мощности и динамики, а электронной педали газа — чувствительности. Для включения спортрежима достаточно нажать кнопку на салонном девайсе — и получи плюс 50 лошадиных сил из ниоткуда (ну, так заявлено). Режимов такого «тюнинга» несколько, между ними можно переключаться прямо во время поездки.

Допустимые технологии производства коробочки с кнопками — это литьё / фрезеровка алюминия и/или литьё пластиков под давлением.

Устройство состоит из пластикового корпуса и электронной платы, габариты которой изменять нельзя.

Разработки конкурентов

Внешние элементы корпуса этого модуля — вывод кабеля для подключения к педали, сенсорные или механические кнопки управления и подсветка.

Начальные требования к корпусу: виброустойчивость и наличие базы для закрепления на торпедо.

Этап #2 Эскизирование

Обязательное условие: дизайн корпусов должен быть выполнен в стилистике Porsche Design: рекомендуется использование лаконичных квадратных форм, алюминия, черного пластика. Плюс в дизайне требуется учесть фирменный стиль заказчика.

Наброски первого дизайнера:

Второй дизайнер подключается к работе:

Отбираем лучшее из черновиков:

Чистовые:

Что-то Porsche Design получается не очень, особенно если учесть то, что в середине девайса есть выступы для герметичного соединения. Но придётся постараться.

Вот этот вариант понравился почти всем в Формлабе: его и закреплять на торпеде будет удобно, и расположение кнопок неплохое.

А заказчику понравилось крепление, но дизайн — не очень.

Второй заход:

На этот раз получше. Вот версия дизайна, с которой можно работать дальше:

Почему-то форма кнопок вызвала у заказчика ассоциации с пиктограммой собачьей косточки. «Может, среднюю часть как-то расширить? Или поиграться с гранями, чтобы не было такой формы?» — предложил он.

Можно всё.

То же, но с другим цветом кнопок:

Если не присматриваться, может показаться, что разницы между этими двумя эскизами нет, но слева — вариант с серыми кнопками, справа — с белыми.

Побеждает та версия, что слева.

Этап #3 3D-моделирование

Прежде чем моделировать, предстоит решить: будут кнопки или плёночная клавиатура?

Однако плёночная клавиатура и дизайн под Porsche как-то не состыкуются. Так что пластик, только он.

Дизайнерская модель:

Выступ над USB-разъёмом сделали специально, иначе с привязкой к плате, выданной заказчиком, получалось так:

Перемещение USB-разъёма

… и вернулись к версии без выступа:

Э-э-э… вообще-то, если посмотреть в ТЗ, USB-разъём должен быть не сверху, а снизу. Да будет так:

Этап #4 Макетирование

Напечатали первые модели. А что если уменьшить толщину модуля на несколько миллиметров? Подпытаемся подвинуть:

Модуль «ужали» (справа — новая версия, слева — старая):

Конструктор решил, что салонному модулю не хватает «окошек» — таких, как у первого, подкапотного:

«Тюнинг» салонного девайса от конструктора Формлаба

Ещё проблема: модуль в салоне надо как-то закрепить. Какие вообще возможны варианты, кроме двустороннего скотча? Иногда модуль нужно будет снимать, например, при поездке к дилеру на ТО (чтобы не слететь с гарантии), а оттирать следы от клея с торпедо никому не хочется.

Но здесь вариантов особо и нет. Разве что «липучка», которую можно подобрать под цвет торпедо. Или вспененный двухсторонний скотч.

Вариант крепления к торпедо

Кстати, как сделать так, чтобы логотип на приборе можно было менять (чтобы выпускать прибор под разными брендами, например)? Ответ: если лого наносится шелкографией, то никакие изменения в конструкцию пресс-формы не нужны. Если надписи штампуются, потребуется сменная формообразующая.

Модуль со «сменным» логотипом и «окошками». Модель

Разные бренды (Kessel Tuning и RS) — разный дизайн кнопок!

Варианты дизайна модуля «под бренд» RS

Рендеры двух устройств с лого Kessel Tuning:

И с логотипом RS:

Этап #4 CAD-моделирование

И обновлённые макеты:
