Этап #1 Задача
Нужна новая модель остановочного павильона: как водится, с интегрированными вендинговыми автоматами, терминалами, пунктами зарядки, камерами видеонаблюдения. Но главная цель разработки — создать такую конструкцию сооружения, которую будет легко перевозить с производства и просто монтировать на месте. Существующая версия не устраивает заказчика именно по этим критериям: доставлять предварительно собранную металлоконструкцию с завода напряжно, да и монтажников нужно нанимать квалифицированных.
Остановочный павильон — это быстровозводимая шестиметровая модульная конструкция из металла. С помощью специальных креплений может монтироваться и на фундаментные плиты, и на специально подготовленную поверхность наподобие асфальтобетона или даже плитки. Предварительно собранный на заводе павильон перевозят на манипуляторе.
Будем разрабатывать две версии: с отапливаемой секцией и без нее. Но и помимо этого необходимо учесть, что павильон будет устанавливаться в разных регионах, а везде погодные условия свои, поэтому как-то нужно предусмотреть возможное изменение конструкции в зависимости от ветрозащиты, например. Обязательны система водостока, возможность очистки кровли, техотсеки для электрооборудования, всяческих терминалов и пунктов зарядки.
Сейчас посмотрим на конкурентов и перейдем к дизайну.
Этап #2 Эскизирование
Но монтаж и перевозка – еще не все. Дизайн нынешних павильонов заказчика также не устраивает. Внешний вид нового сооружения должен сразу говорить о его принадлежности к категории «умная остановка» и вообще сразу создавать впечатление современного города. Для этого нужны оригинальный дизайн и световое оформление. Желательно использовать такие элементы, как нержавеющая сталь, дерево, бетон, алюминиевые профили. Пластик и литьевой металл — нет, это совершенно не то.
Само собой, на корпусе остановки должны быть места для размещения информационных схем и карт.
Черновики:
Чистовые эскизы:
Доработали три варианта — из тех, что отметил клиент.
Сейчас задача — выбрать стилистику в общем, а все детали, пропорции, цвета и материалы проработаем позже, когда определимся.
Но главной проблемой при выборе эскизов оказывается техническая.
Вы же понимаете, что павильон устанавливается на ровную поверхность. А с таким остеклением, как мы рисуем, поверхность должна быть очень-очень ровной, иначе гарантированы проблемы и с выравниванием стекол, и дальше: под действием вибрации от транспорта они будут смещаться. В реальности идеально горизонтальных поверхностей не будет; значит, нужны опоры, которые будут держать конструкцию строго горизонтально.
Как вариант:
Но даже так стекла придется либо подпиливать на месте по рельефу, либо чем-то закрывать щель между ним и землей.
Поэтому выбирается вот этот эскиз:
Профиль, из которого изготовят металлоконструкцию, будет уникальным — мы сами его разработаем. Поэтому оригинальный дизайн обеспечен. Дополнительно нужно будет унифицировать размеры стеклянных панелей. Но тут не так все просто с дверью: слишком широкую делать не стоит, неудобно будет открывать. Брать за основу ширину двери и на основе этого параметра делать все панели? Тоже не вариант; придется придумывать для дверного проема и самой двери особую конструкцию.
Этап #3 3D-моделирование
Остановка с "обогревом":
Остановка без обогрева:

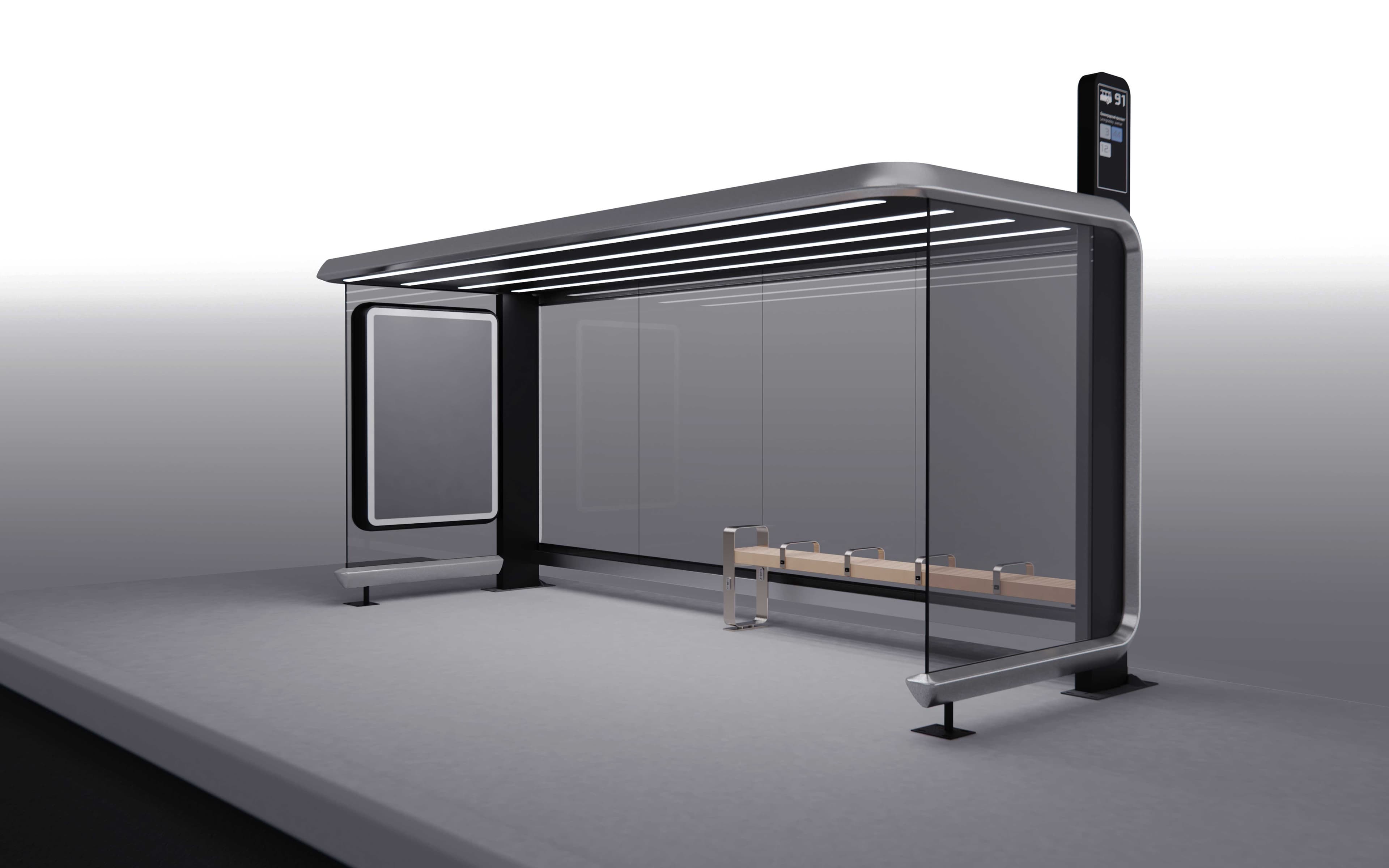

Рендеры версий остановки «Стандарт» и «Компакт»:
