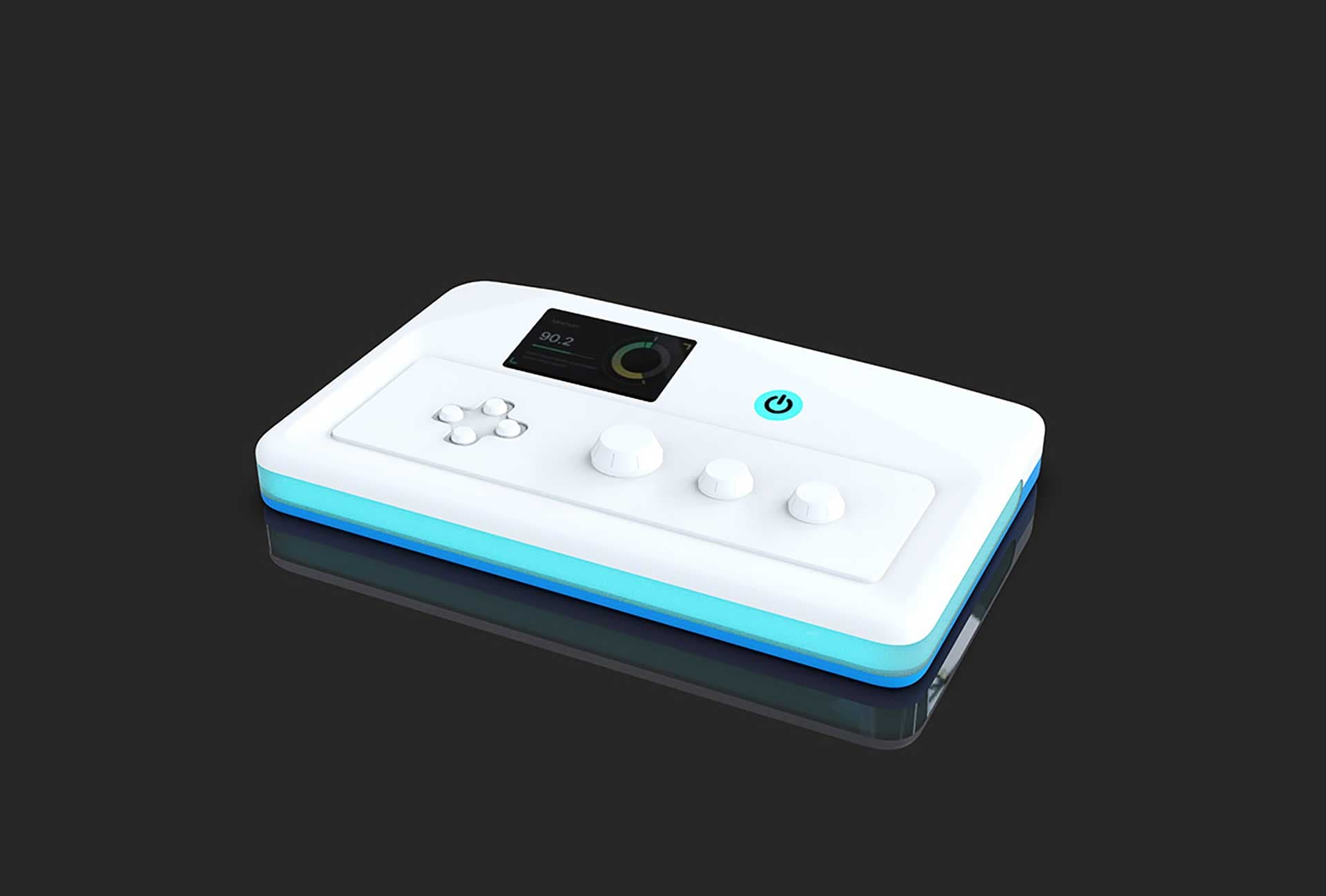

Медицинский физиотерапевтический прибор

Концепт-дизайн и конструкция новой модели физиотерапевтического прибора

Сравнение старой и новой версии интерфейса управления устройством, демонстрирующее эволюцию в эргономике и визуальном дизайне. — *Медицинский физиотерапевтический прибор: «было» и «стало*»

Этап #1 Постановка задачи

Перед нами — медицинский физиотерапевтический прибор, предназначенный для проведения процедур микрополяризации tDCS (или электронейромодуляции). Его точно будут пристально разглядывать. Времени на это будет достаточно — процедура небыстрая. Пока медперсонал накладывает электроды на голову пациента, пока настраивает прибор, пока идёт сама процедура...

Иными словами, дизайн для физиотерапевтических приборов имеет значение. Как правило, во время процедур пациентам заняться особо нечем, так что волей-неволей приходится рассматривать ту штуку, которая стоит в кабинете, иногда жужжит, гудит, светится, а заодно и лечит. Поэтому вид такого прибора как минимум не должен вызывать негативных эмоций.

Состав прибора — корпус шириной 300 мм, четыре подключаемых электрода, электронные компоненты и аккумулятор. Внешние элементы — разъёмы для подключения электродов, экран размером 4.3 дюйма, кнопки, энкодеры, переключатели. Аккумулятор закрывается крышкой. Кроме того, в корпусе предусмотрен USB-разъём.

Промышленный контроллер с кнопками и дисплеем, предназначенный для управления процессами и мониторинга состояния оборудования. — *Старая версия прибора*

Все соединения в новом корпусе должны быть на болтах. Обязательны резиновые ножки (чтобы аппаратура во время работы не скользила по поверхности) и (важно!) обеспечить соответствие стандартам Евросоюза для физиотерапевтических и прочих медицинских приборов, имеющих собственные элементы питания.

Габариты прибора ради удобства использования можно незначительно изменить.

Этап #2 Эскизирование

Внешний вид аппарата должен вызывать и у пациента, и у терапевта как минимум благоговение (если проводить аналогию с автомобилями, то пусть этот прибор выглядит как Porsche 911 на фоне машин класса «масс-маркет»), но одновременно и свидетельствовать о принадлежности прибора к медицине.

Спортивный автомобиль с аэродинамическим дизайном, высокопроизводительными характеристиками и уникальной окраской, демонстрирующий инновации в промышленном дизайне. — *Чем-то новый корпус прибора должен напоминать Posche 911. Изображение: Michael Kauer (via Pixabay)*

Рекомендуется использовать чёрный цвет и оттенок платины. Обязательны скругления углов, как у iPhone.

Черновики первого дизайнера:

Концептуальные устройства с современным дизайном, интегрированные элементы управления и цветовая подсветка для использования в промышленности.

Три концептуальных изделия с современным дизайном, отображающие различные функциональные уровни и интерфейсы.

И черновик второго:

Современное устройство с эргономичным дизайном и интуитивно понятным интерфейсом, предназначенное для управления мультимедийными функциями.

Отсеиваем не совсем «те» эскизы и переходим к следующей стадии — чистовикам:

Концептуальные устройства с современным интерфейсом и светодиодной подсветкой, предназначенные для управления аудиофункциями.

Концептуальные модели устройства с сучасным интерфейсом и эргономичным дизайном для удобства использования.

Современный контроллер с сенсорным экраном и регулируемыми элементами управления, демонстрирующий эргономичный дизайн и интуитивное взаимодействие.

Современный промышленный дизайн устройства с сенсорными кнопками и интуитивно понятным интерфейсом, акцентирующий внимание на функциональности и эстетике.

В одном варианте заказчику понравилась форма, в другом — подсветка; нужно собрать всё в одном и показать на эскизах элементы управления.

Изображение демонстрирует стильные устройства управления с современным дизайном, интерактивным интерфейсом и светодиодной подсветкой для улучшения пользовательского опыта.

Современные аудиоустройства с эргономичным дизайном, многофункциональными управляемыми элементами и светодиодной подсветкой для удобства использования.

Выбор заказчика (версия с уже внесёнными в эскиз правками):

Современный интерфейс управления с яркой подсветкой, несколькими поворотными регуляторами и сенсорным экраном для интуитивного взаимодействия.

Но ещё мы предложили чуть сильнее наклонить экран прибора. Так, как на первом рисунке (впрочем, и на втором тоже):

На фотографии изображён эскиз промышленного изделия с поворотным экраном, демонстрирующий функциональность и эргономичный дизайн.

Эскиз игрового контроллера с эргономичным дизайном, основными кнопками и экраном для улучшения взаимодействия пользователя с устройством.

Предложение принято; модель делаем уже с «новым» экраном.

Этап #3 3D-моделирование

Трехмерный модельный прототип изделия с акцентом на аэродинамические формы и эргономичный дизайн.

Изображение представляет собой 3D-модель смартфона, иллюстрирующую детали промышленного дизайна и разработку электронных устройств.

Предварительные рендеры:

Современное устройство с сенсорным экраном и механическими кнопками, объединяющее функциональность и эстетический дизайн для пользователей.

Современное устройство с интерактивным экраном и управлением, сочетающее в себе функциональность и стильный дизайн для удобства пользователя.

Этап #4 CAD-моделирование

Модель утверждена, переходим к конструкции.

Концепция промышленного дизайна устройства с элементами управления и экраном, выполненная в виде 3D-модели.

Трехмерная модель корпуса электронного устройства с детальной проработкой структуры и креплений.

Эта конструкция не будет завершённой — у нас пока нет окончательной версии платы, регуляторов и кнопки включения. Потом придётся дорабатывать.

Но прототипировать уже можно — электронщики заказчика разрешили. Делаем заказ на прототип и опытную партию (литьё пластика в силиконовые формы). Тираж — 12 штук.
