Медицинский стерилизатор

Концепт-дизайн парового медицинского стерилизатора

Паровой стерилизатор медицинских инструментов было и стало: старый корпус с синей панелью и новая визуализация 3D-модели из нержавеющей стали. — *Паровой стерилизатор: «Было»— «стало*»

Этап #1 Постановка задачи

Создаём дизайн новой модели парового стерилизатора медицинских инструментов. Мы уже делали подобный совсем недавно и для этой же компании, поэтому стилистика уже знакома.

Стерилизатор состоит из металлической рамы из нержавеющей стали, на которой закреплены съёмные открывающиеся панели (также из «нержавейки»); операторской панели, включающей экран с диагональю не менее 7 дюймов (для контроля процесса), аналоговый манометр и термопринтер; лицевой панели камеры с дверью.

Рама парового стерилизатора из нержавеющей стали с камерой и операторской панелью до установки съёмных панелей корпуса. — *Рама стерилизатора*

Ограничения для дизайнеров: ширина стерилизатора — не более 592 мм, доступ к внутренним компонентам (то есть нужны съёмные панели корпуса); форму и расположение смотрового окна на панели менять нельзя.

Разработки конкурентов:

Паровой стерилизатор конкурента с выдвижной загрузочной тележкой и сенсорной панелью управления, анализ аналогов.

Паровой стерилизатор конкурента из нержавеющей стали со штурвальным замком двери, манометрами и термопринтером, анализ аналогов.

Этап #2 Эскизирование

Дизайн стерилизатора должен быть выполнен в минималистичном стиле (эталон здесь, кк всегда, — Apple) и одновременно в духе прошлой работы.

На фронтальной части стерилизатора необходимо предусмотреть место для размещения логотипа производителя и названия изделия. Можно использовать пластиковые или алюминиевые накладные элементы декора.

Эскиз парового стерилизатора с большой дверцей и смотровым окном камеры, корпус из нержавеющей стали с местом под логотип.

Эскиз парового стерилизатора с большой закрытой дверцей и операторской панелью с манометром, экраном и кнопкой аварийной остановки.

Заказчик склонен выбрать варианта с большой дверцей, но пока сомневается. Делаем эскиз, на котором дверца стерилизатора открыта.

Эскиз парового стерилизатора с открытой большой дверцей, видна камера для загрузки медицинских инструментов. — *Стерилизатор с открытой дверцей. Проект*

Или нет, а если выбрать вариант с узкими дверцами?

Варианты парового стерилизатора с узкими дверцами камеры, эскиз корпуса из нержавеющей стали в двух исполнениях. — *Варианты с узкими дверцами. Проект*

Итог — выбор всё-таки сделан:

Выбранный заказчиком вариант эскиза парового стерилизатора с узкой дверцей и манометром на операторской панели.

Этап #3 3D-моделирование

Моделируем:

Конструкторская 3D-модель парового стерилизатора в ракурсе три четверти с операторской панелью, манометром и дверцей камеры.

Конструкторская 3D-модель парового стерилизатора, фронтальная проекция корпуса со съёмной панелью без операторской панели.

Модель принята, можно делать рендеры:

Медицинский стерилизатор, рендер 3D-модели в корпусе из нержавеющей стали с открытой загрузочной камерой и панелью управления.

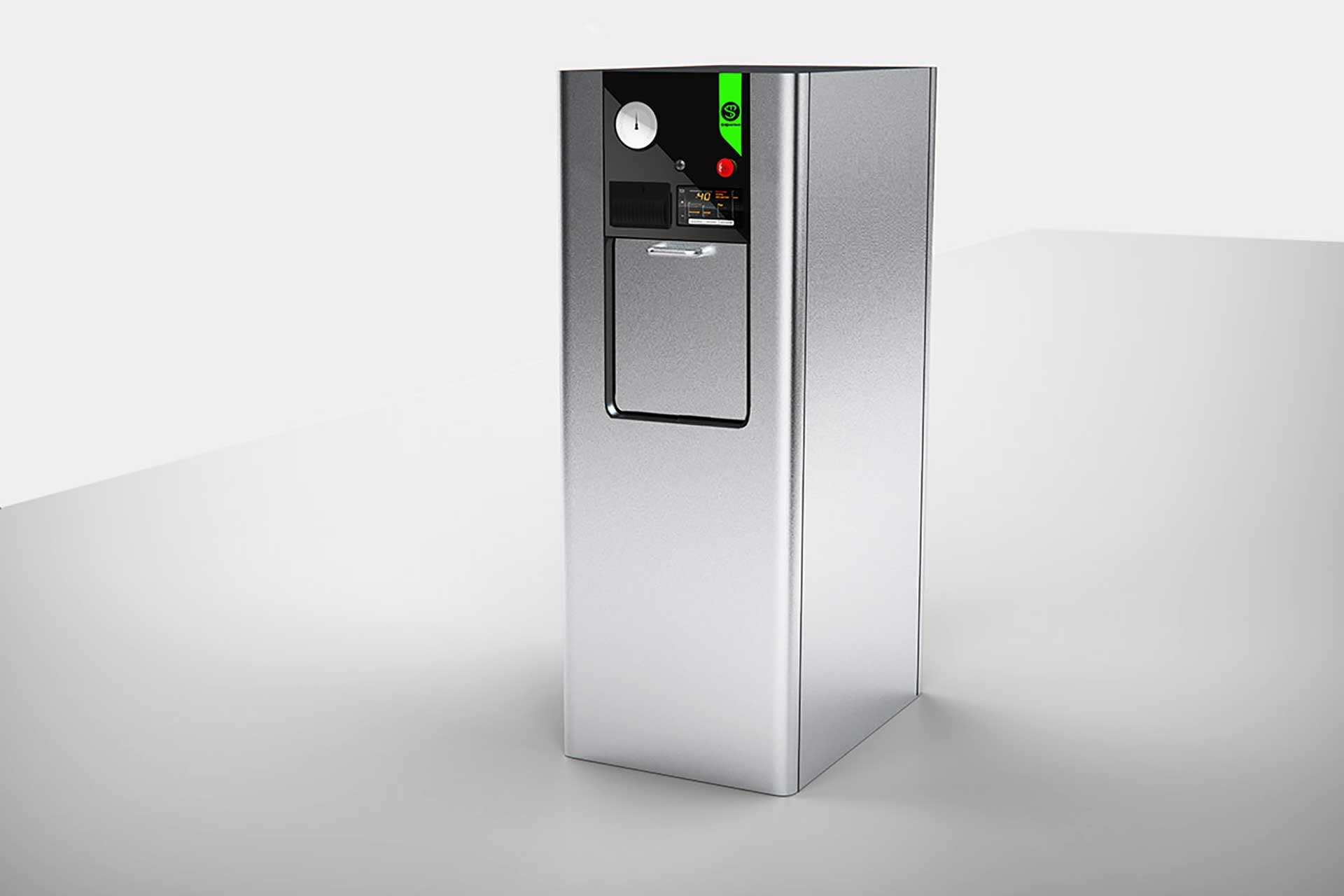

Медицинский стерилизатор, рендер 3D-модели с закрытой дверцей камеры, манометром и кнопкой аварийной остановки на панели.

Портрет автора комментария о роли промышленного дизайна в проекте пульта системы спецсвязи.

— Разработка промышленного оборудования — одно из наших любимых направлений. Почему-то принято считать, что дизайн важен только в b2c-сегменте. Но ведь и с промышленным оборудованием работают тоже люди.

По этой причине в подобных проектах мы стараемся не только снизить стоимость производства приборов и устройств до минимальной, но и сделать их внешне приятными, — и чтобы ничьи эстетические чувства не страдали, и чтобы было не стыдно поставить оборудование рядом с конкурентами (особенно зарубежными).

Евгений Аракас,
руководитель проекта
