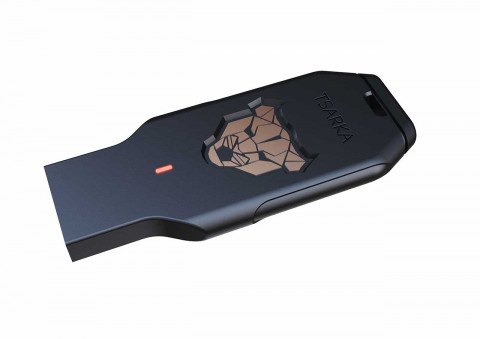

Корпус USB-токена Tsarka

USB-токен — это не просто флешка или устройство для ЭЦП. Это персональный аппаратный ключ, который переводит аутентификацию из мира паролей в мир надежной криптографической защиты. Один компактный девайс заменяет набор сложных логинов и паролей: его подключают к компьютеру, подтверждают действие касанием сенсора — и получают доступ к подписанию, аутентификации и защищенным сервисам без привычной рутины с паролями. Пользователю не нужно помнить пароль, а сам доступ опирается не на уязвимую комбинацию символов, а на физическое подтверждение личности.

Штука нужная, полезная, но дизайн у корпуса сейчас не очень. Давайте это исправим.

Проконсультироваться по своему проекту

Задачи и решения

Проблема, которую решили	Дизайн корпуса, созданный для MVP, заказчику не нравится. Также нужно сменить технологию производства с учетом ограниченной себестоимости одной единицы
Что нужно сделать? Задачи	1. USB-токен устроен просто: плата управления плюс корпус. С внешней стороны — USB-разъем, диод, который показывает, что девайс работает, и контактная площадка — сенсор, подтверждающий присутствие человека. Его нужно разместить на поверхности либо сбоку, как сейчас, либо в центре, в виде логотипа. 2. Уйти от существующего дизайна, однако без увеличения габаритов устройства или сильного изменения формы.  3.Обеспечить «дорогой» внешний вид — чтобы высокое качество исполнения говорило само за себя. Заказчику нужен технологичный дизайн корпуса, вызывающий ассоциации с кибербезопасностью. 4. Учесть технологию производства: предполагается, что плата будет использоваться как закладной элемент, который заливается пластиком
Решения и объем работ	Переработали дизайн корпуса с учетом технологии производства, обеспечили эргономичность —  вынесли сенсор на поверхность для удобства пользователя

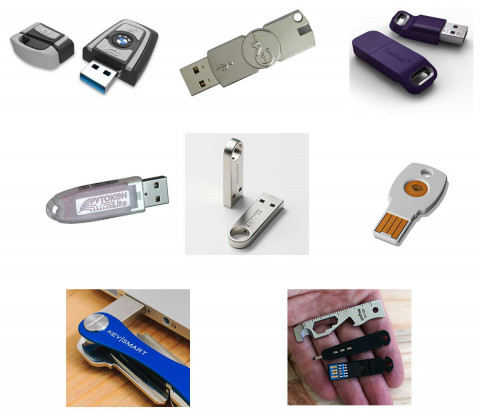

У конкурентов в этой сфере дизайн такой:

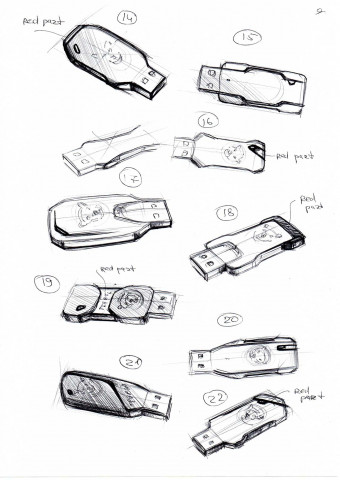

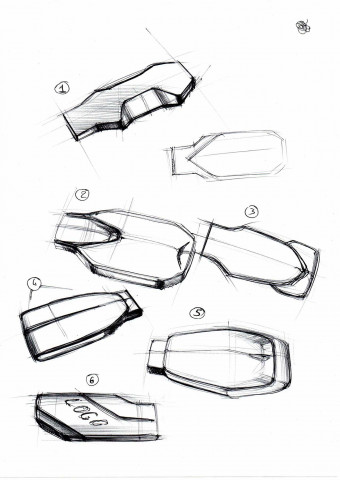

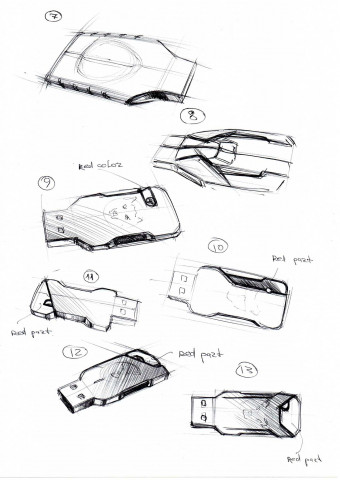

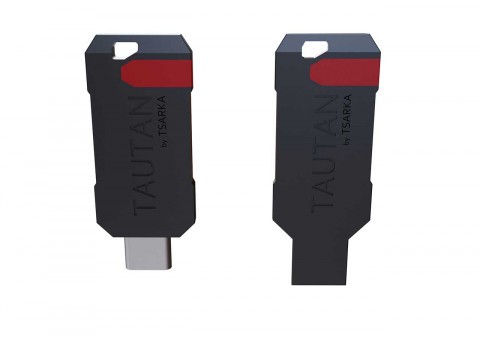

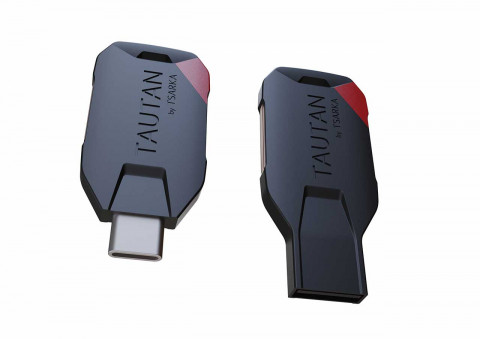

Основной цвет — черный, допустимы красные элементы. Первые эскизы:

•
•
•

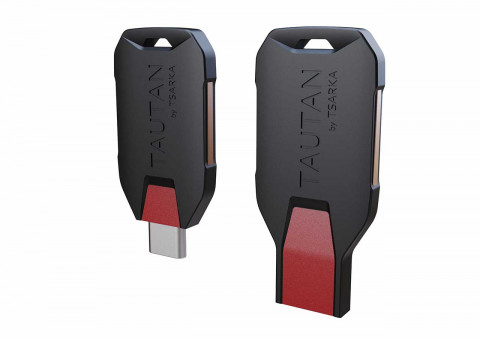

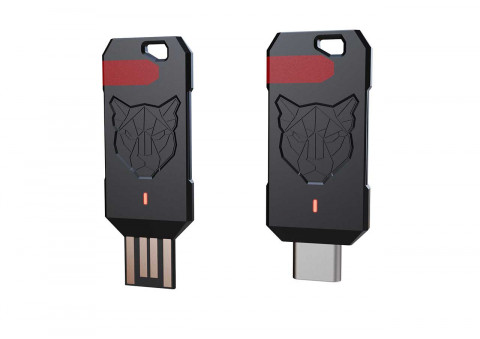

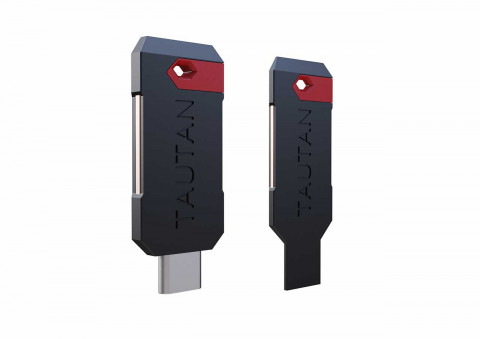

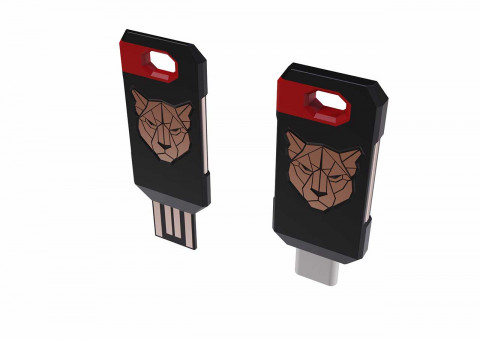

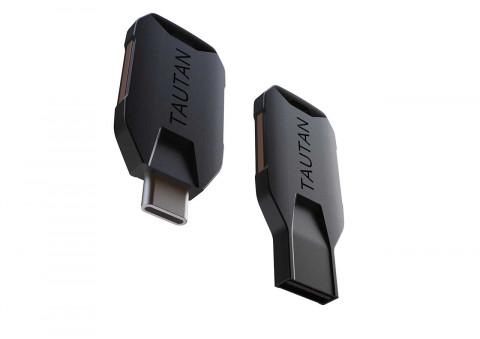

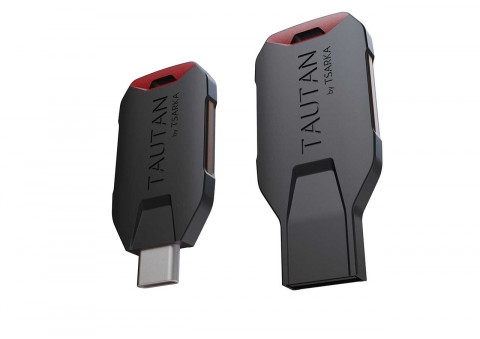

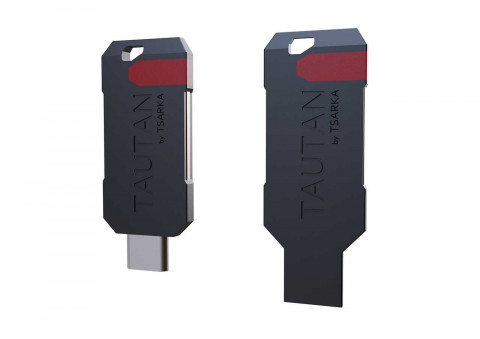

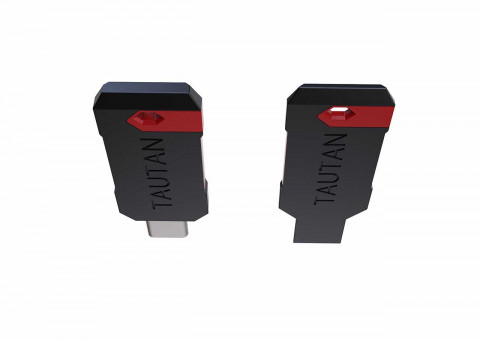

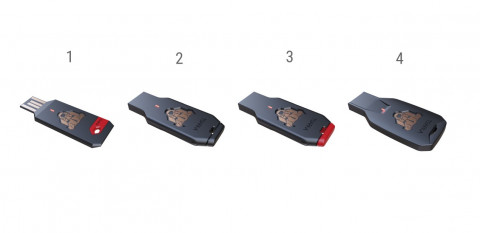

Мы выбрали пять вариантов для дальнейшей проработки. Но это мы, а теперь посмотрим, что скажет заказчик.

•
•
•
•
•
•
•
•
•

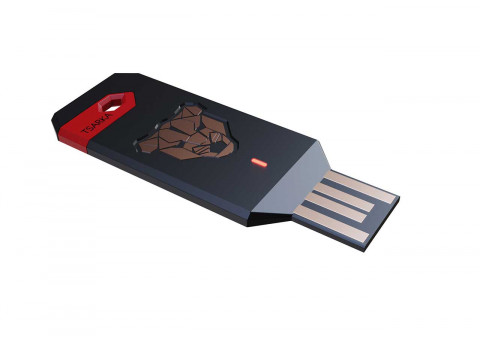

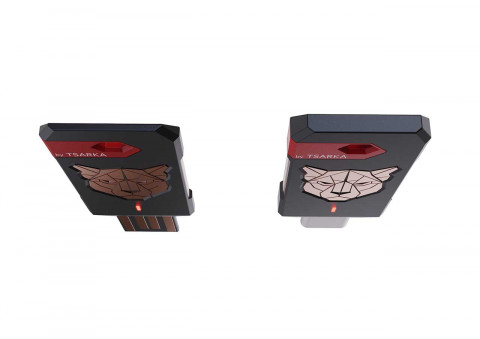

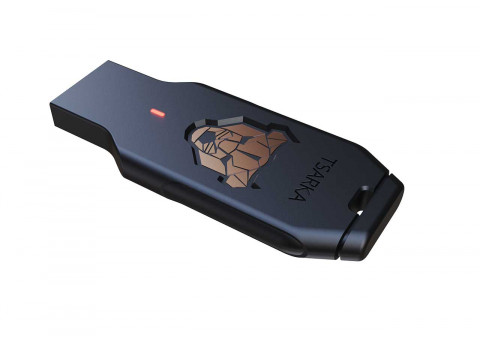

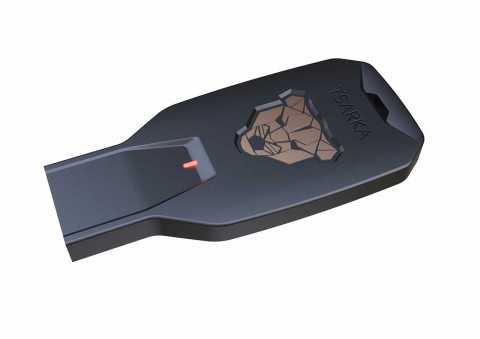

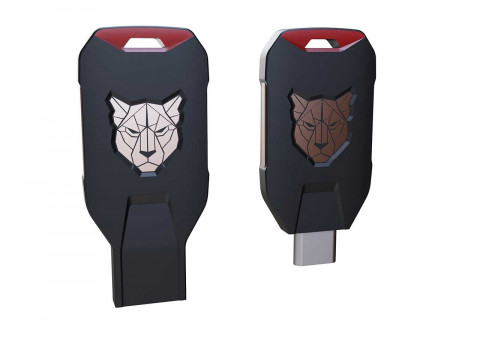

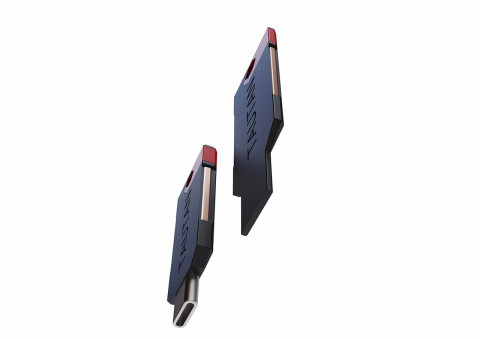

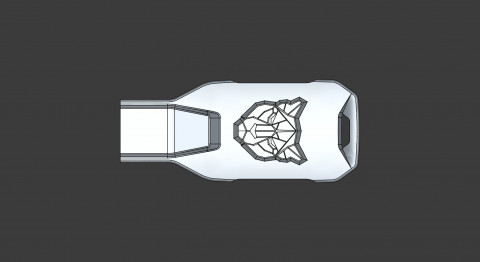

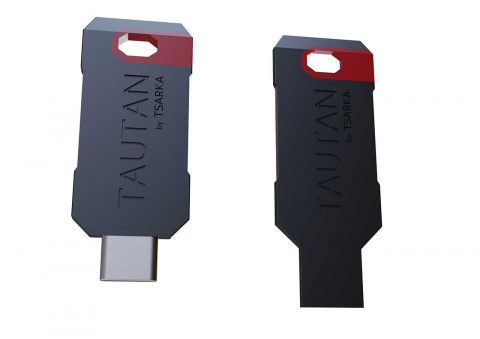

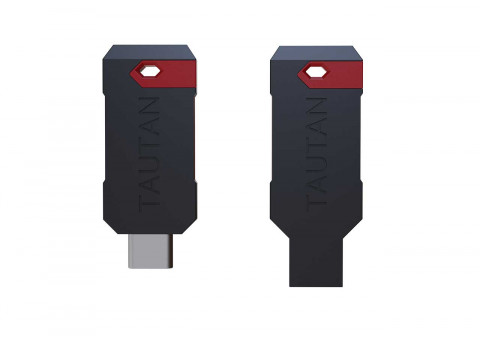

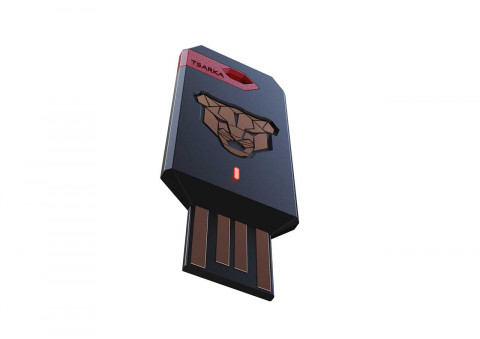

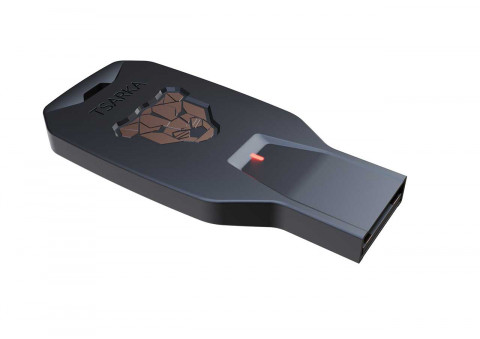

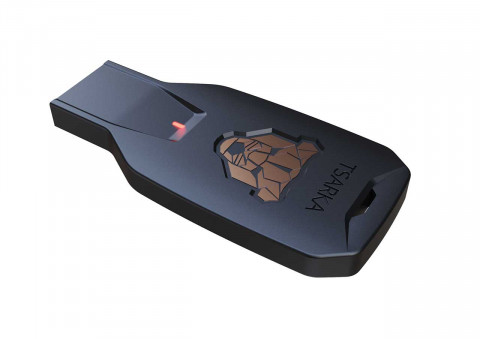

А он очень хочет увидеть вариант с сенсором в середине, а не с контактами по краям. Ок, делаем. Первый вариант — максимально тонкий:

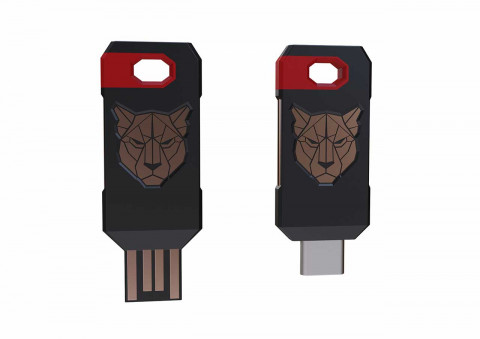

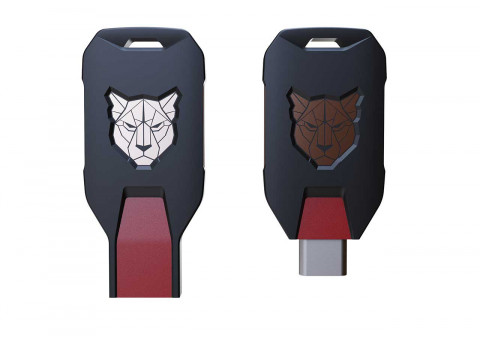

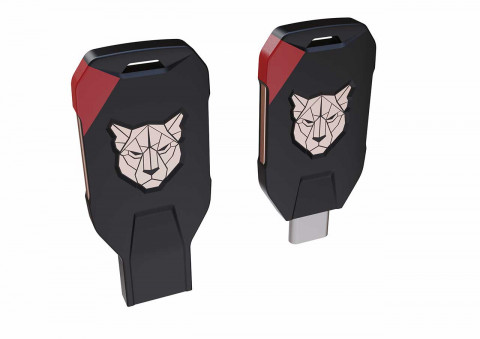

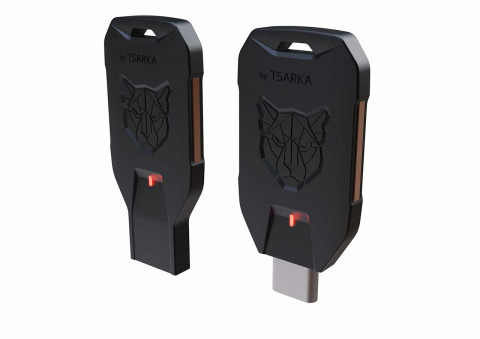

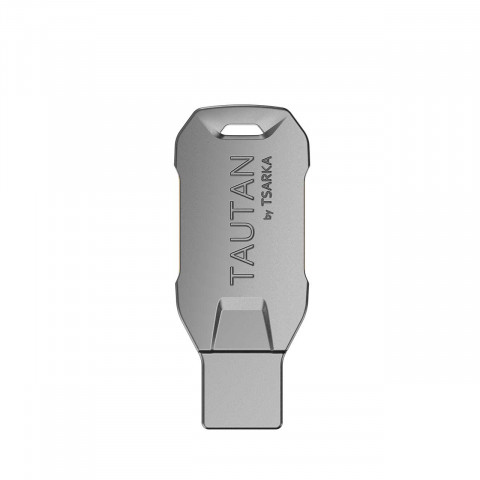

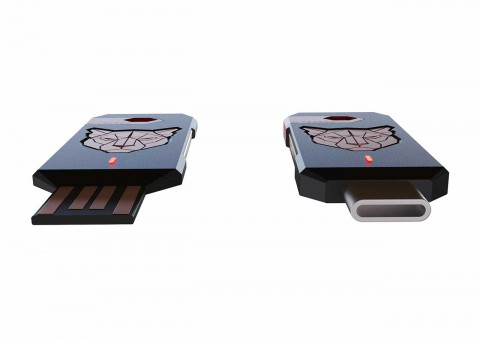

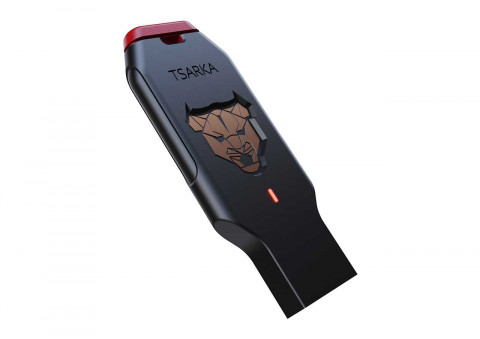

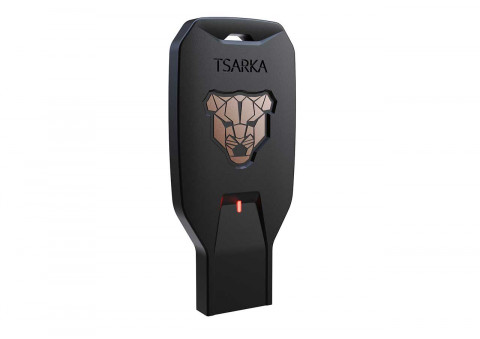

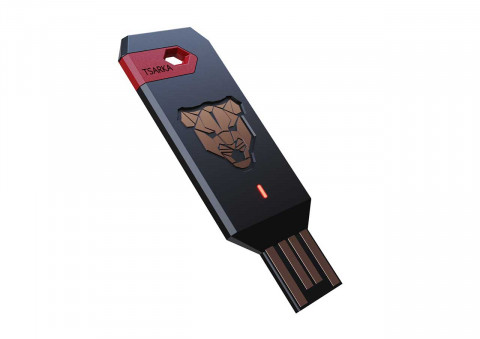

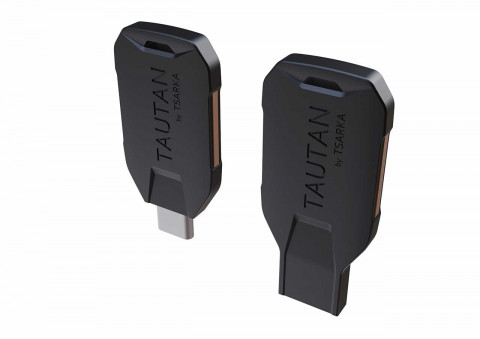

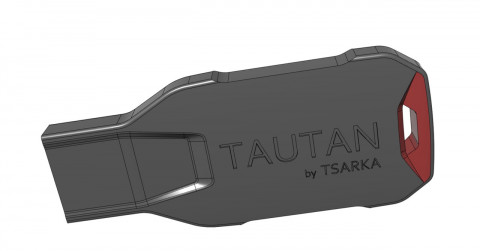

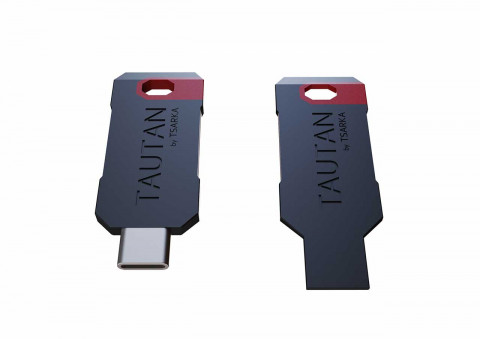

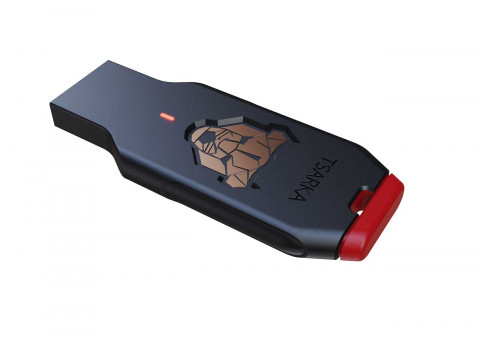

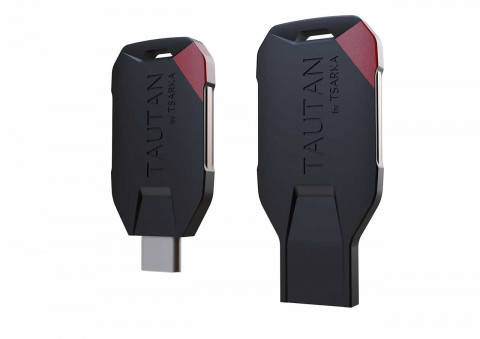

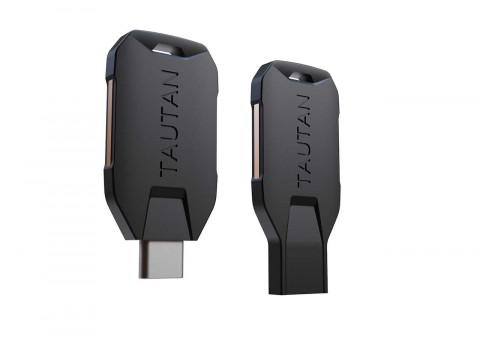

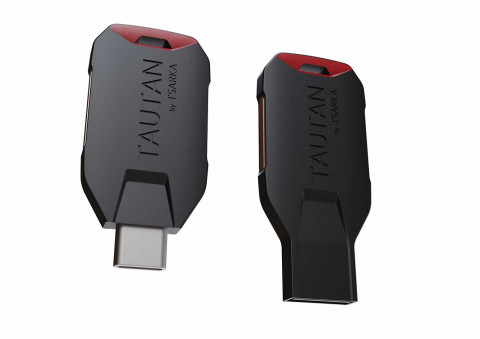

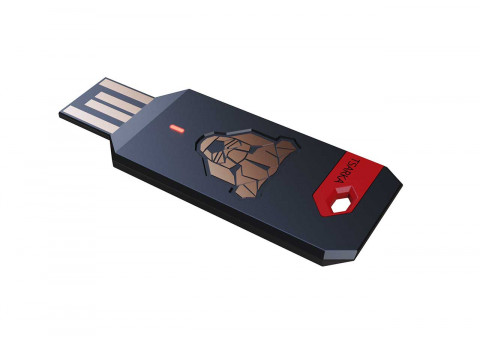

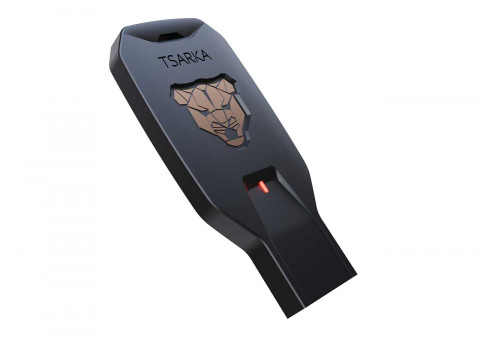

Детализируем выбранные первый и четвертый варианты. Вот они, доработанные:

Этапы работ

1. Разработка технического задания

2. Промдизайн — эскизы; разработка эргономики

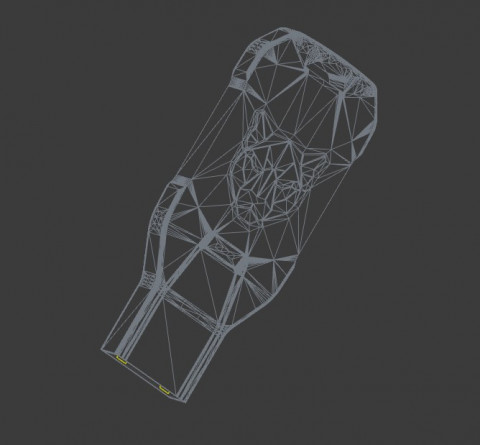

3. 3D-моделирование

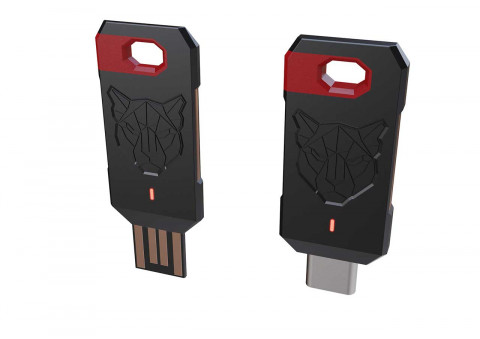

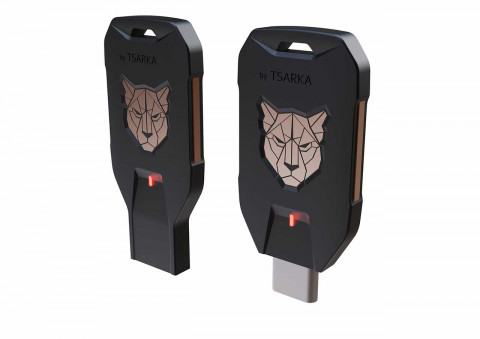

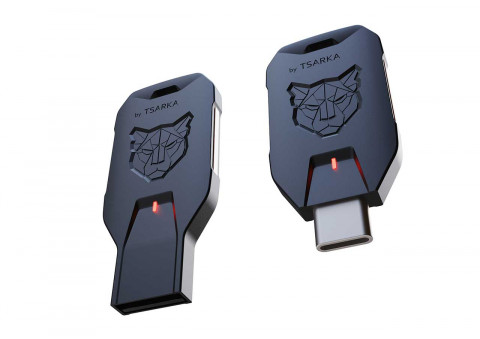

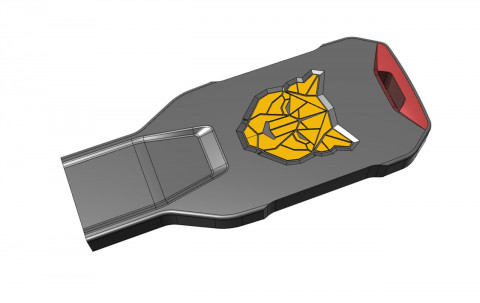

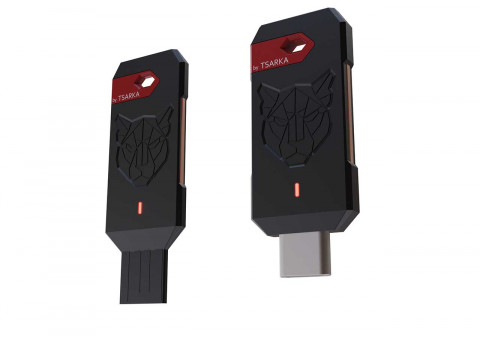

Чистовые эскизы — вносим правки. Светодиод в процессе разработки концепт-дизайна убрали — индикатором будет логотип с барсом.

Процесс инжиниринга заказчик взял на себя. Началась длинная серия перестановок и замен компонентов, тестов и проверок, заливок и очередных итераций: «Мы буквально боролись за каждый миллиметр, чтобы форма оставалась чистой, а конструкция — надежной и производимой».

Сроки, цены, технологии

Над проектом работали	Технический писатель, промдизайнер, 3D-моделлер, руководитель проекта
Технологии и материалы	Литье пластмасс под давлением
Ценовой диапазон разработки	$6 000 (на 2024 год)
Сроки	2 месяца

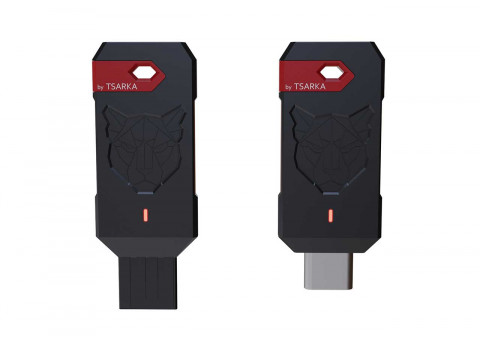

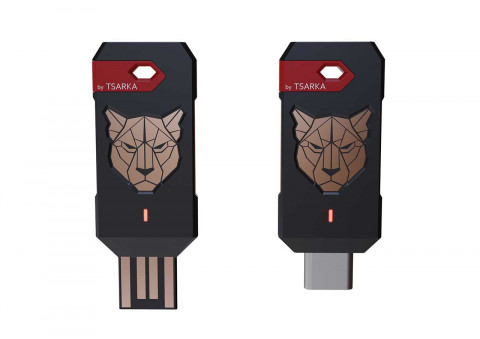

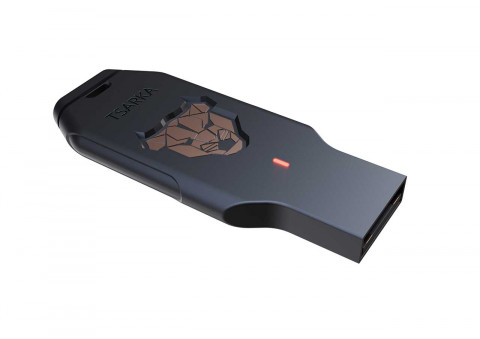

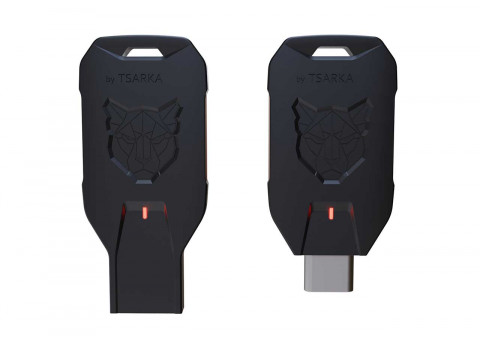

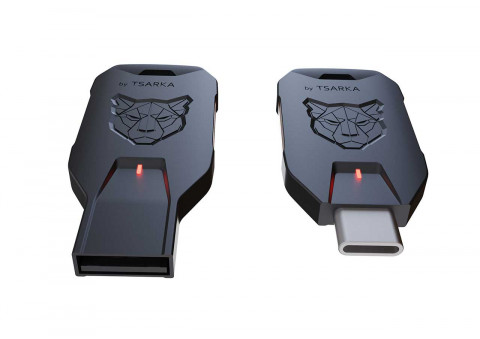

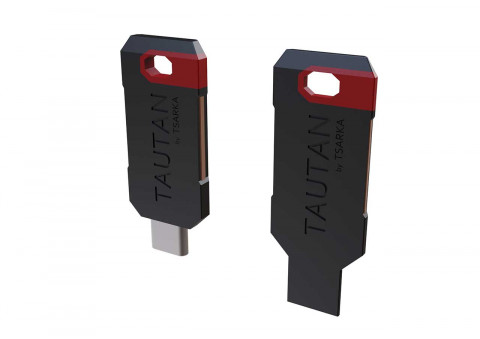

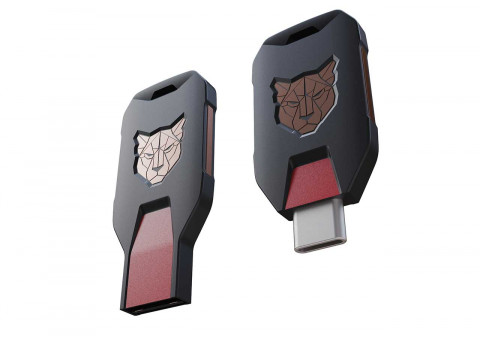

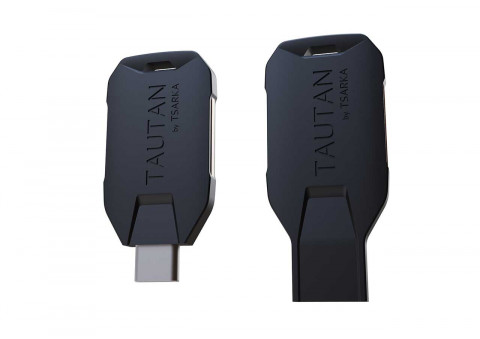

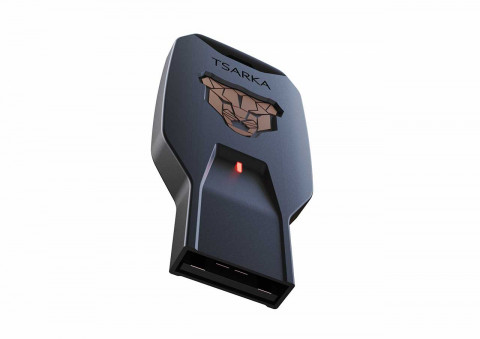

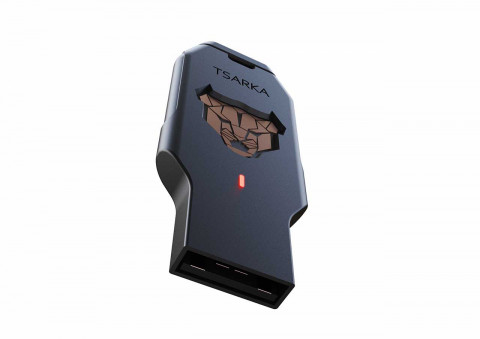

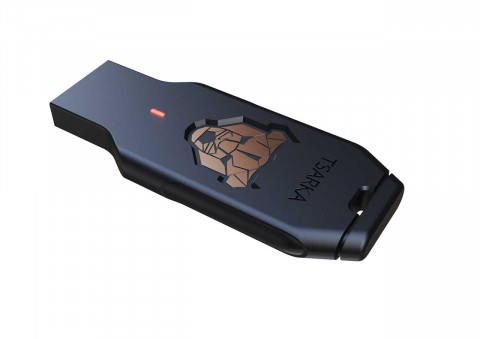

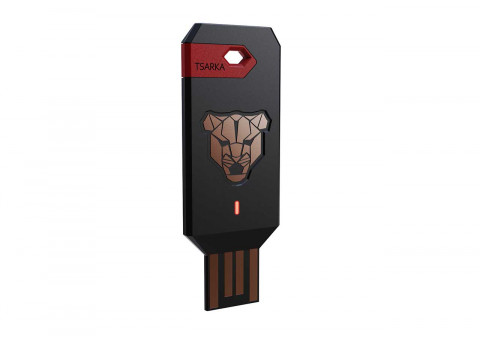

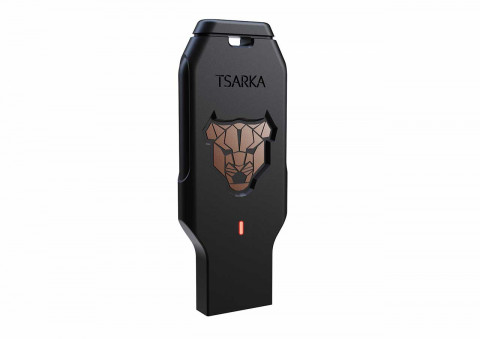

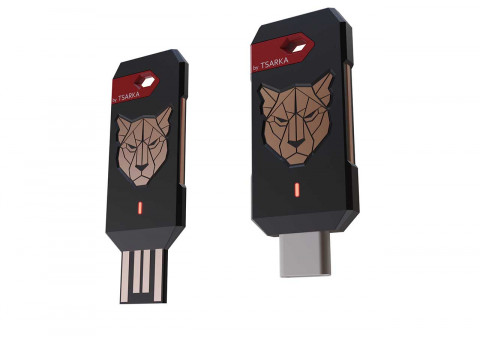

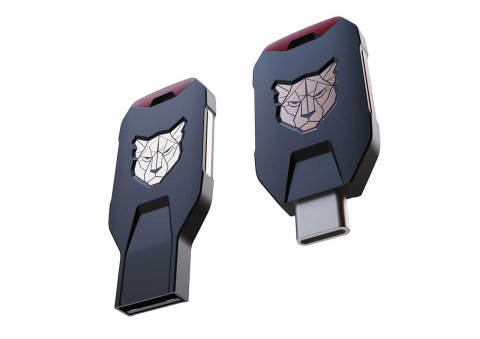

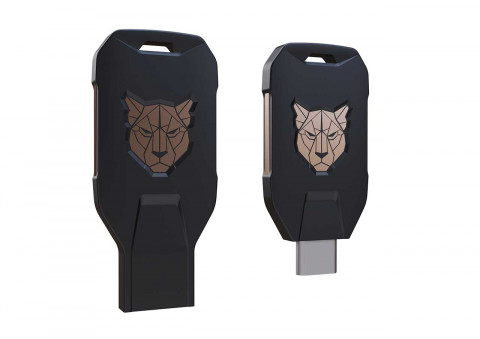

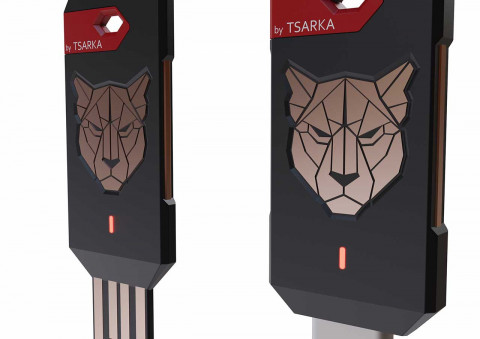

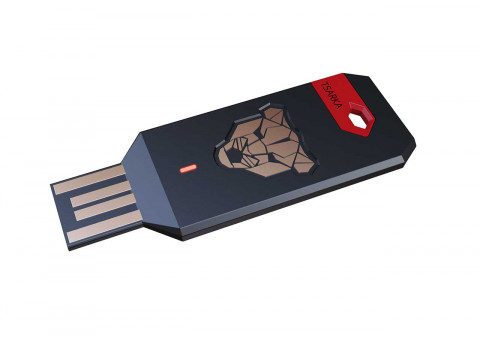

Рендеры: токен выглядит солидно, дорого-богато, премиально — как положено продукту высоких технологий.

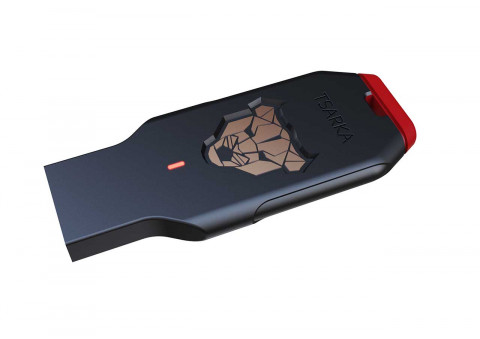

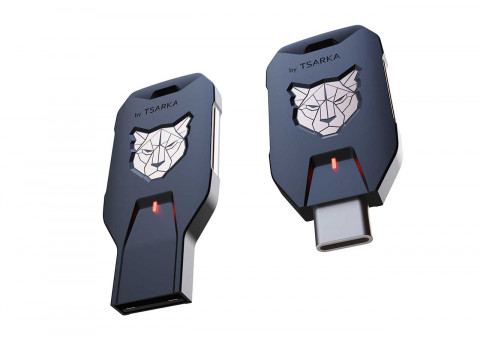

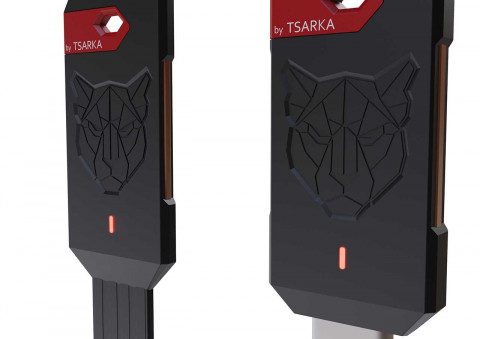

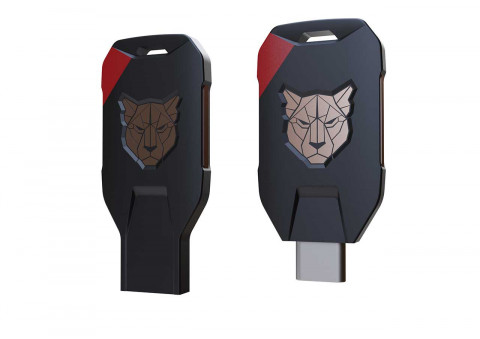

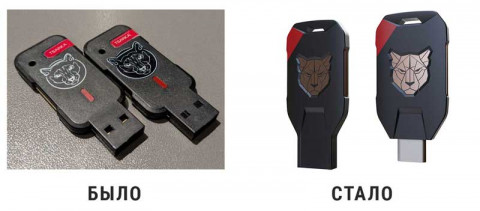

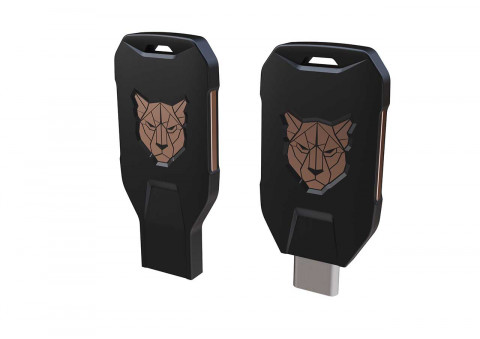

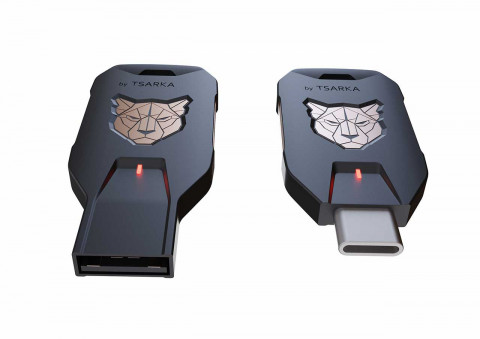

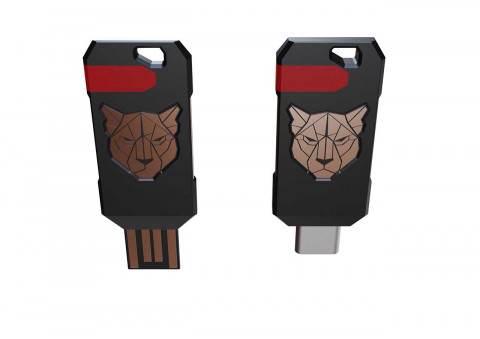

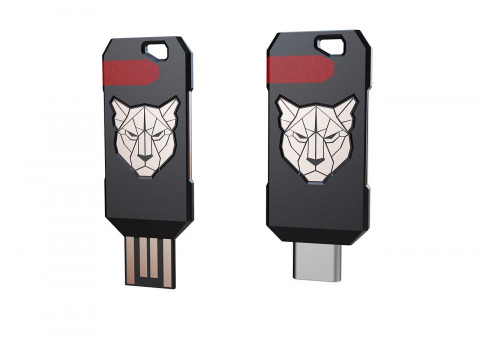

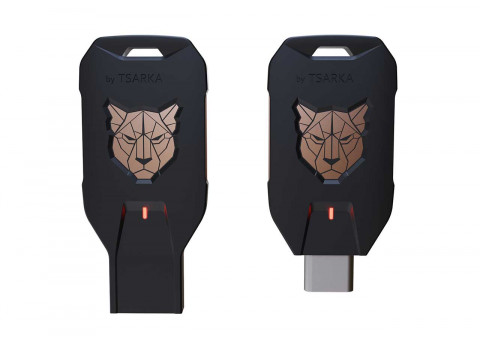

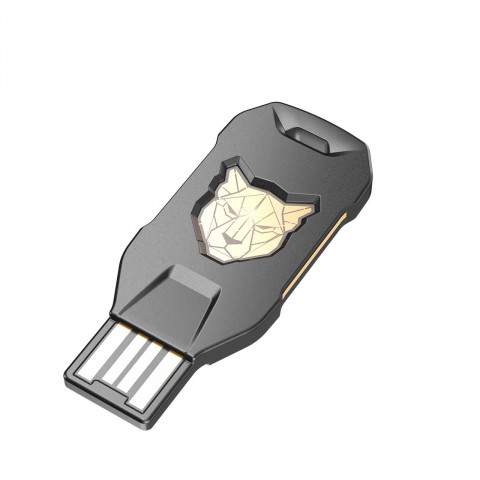

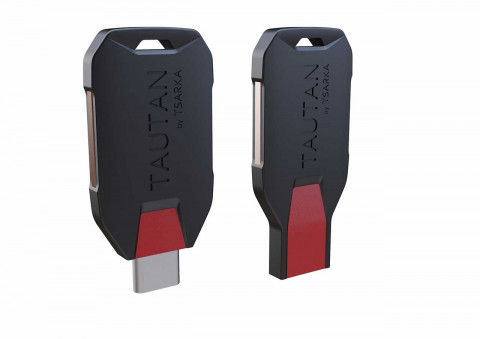

Что получилось (визуализация от заказчика):

Заказать разработку корпуса

Кому нужна эта разработка корпуса?

Отрасль	Приборостроение, электроника
Пользователи и покупатели устройства	Частные и корпоративные пользователи
