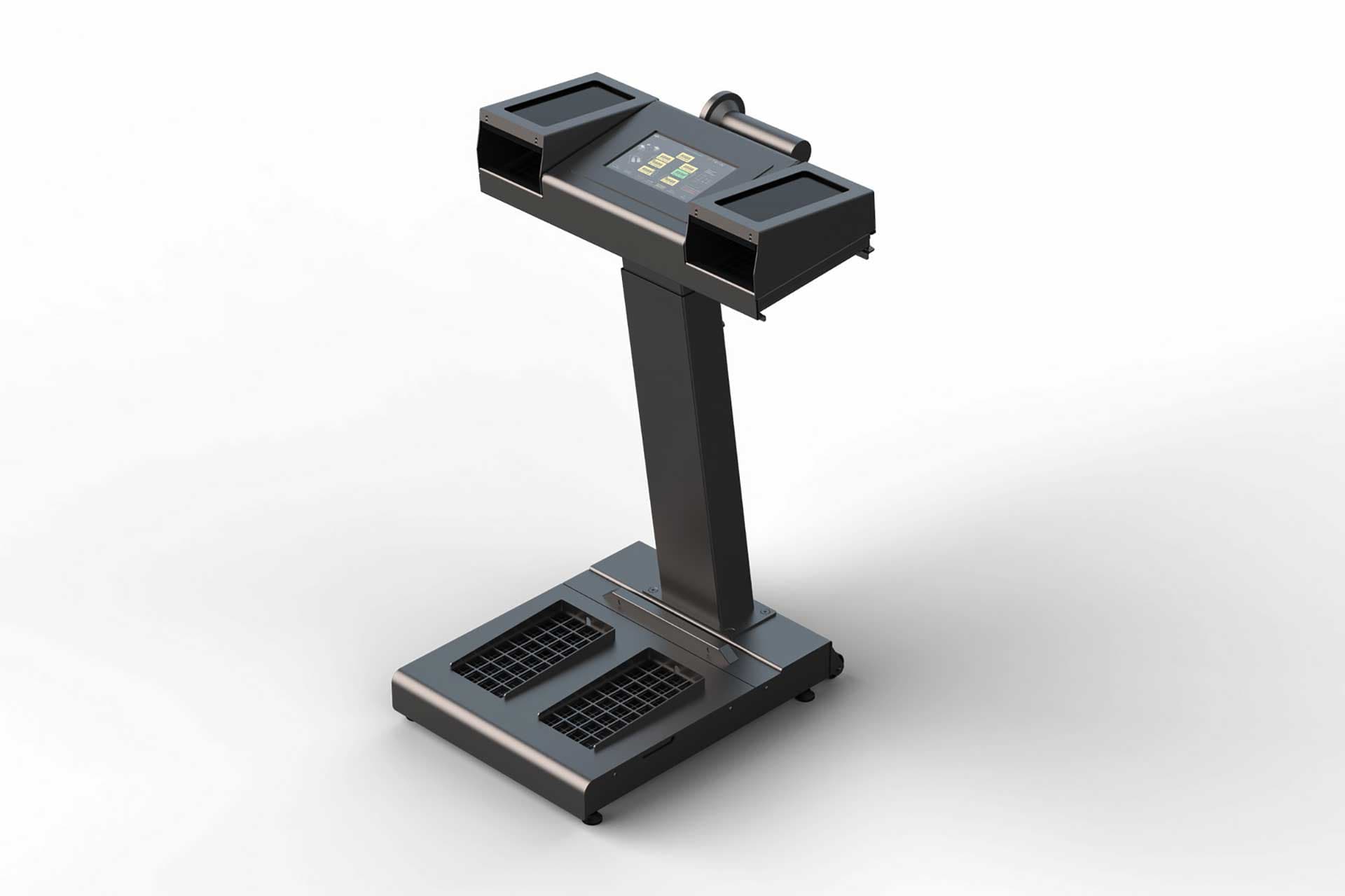

Радиометрическая контрольная установка РЗБ-06

Весь проект поэтапно и в деталях
Этап #1

Постановка задачи

После прогулки по "зоне" — местности, загрязнённой радиацией, — будьте добры пройти контроль. Встаньте на основание установки, положите руки на детекторы. Измерения займут несколько секунд. Прибор подскажет, сколько ваши руки и обувь успели нахватать альфа- и бета-частиц. Если слишком много — просигналит.

Мы полностью переработали конструкцию старой (похоже, ещё советских времён) радиометрической установки. Посмотрите на неё:
Верхняя часть старой модели установки радиационного контроля
Старая модель установки радиационного контроля
Внешний вид установки контроля поверхностного радиоактивного загрязнения ног и рук не устраивал производителя много чем. Во-первых, сложной и запутанной конструкцией, во-вторых, высокой металлоёмкостью корпуса, в-третьих, большую часть креплений приходилось "колхозить", то есть делать самостоятельно из подручных материалов.

В общем, собирать эту установку было сложно и долго, а после того, как работы заканчивались, обнаруживалось, что и стоит она очень дорого, и весит достаточно много (а это — дополнительные расходы на транспортировку).
Выносной блок детектирования бета-излучения старой установки
Выносной блок детектирования бета-излучения старой установки
Стоило также предусмотреть возможность участия производителя в тендерах, то есть проанализировать аналоги, увидеть, какого функционала в них не хватает, и реализовать его в "своём" приборе. В случае этой установки таким функционалом стала возможность оперативной регулировки верхнего блока по высоте.

Возьмёмся снизить стоимость, уменьшить вес, добавить конструкции конкурентных преимуществ? Ну и, насколько получится, облагородить корпус?
Основные элементы конструкции установки радиационного контроля
Основные элементы конструкции установки радиационного контроля
К тому времени, как заказчик пришёл в Формлаб, попытка осовременить прибор уже была предпринята. Результатами стали набросок 3D-модели и полное отсутствие чертежей. Разумеется, с таким багажом идти на завод и заказывать серийное производство нечего и пытаться.

Внешний вид здесь вторичен, поэтому мы обошлись без эскизов — сразу отдали устройство конструкторам.

Список требований к конструкции был солидным: показатель пыле-и влагозащиты IP — 54, лёгкость сборки и изготовления, минимум зависимости от производителей электронных компонентов, уже упоминавшаяся здесь возможность регулировки верхней части прибора, стойкая к растворам для дезактивации поверхность и т.д. Плюс устройство нужно дополнить модулем для правильного позиционирования ног на блоках детектирования.
Планировалось выпускать пять версий прибора: на раме — с контролем рук и ног и с дополнительными модулями для тыльной части ладони; модификации с выносным блоком к каждой из этих моделей; с контролем только рук (в этом случае блок закрепляется на стене).
Настенный вариант установки
Настенный вариант установки
Последний штрих: установка должна соответствовать требованиям Росатома (СТО 1.1.1.02.004.1078-2015).
Этап #2

Инжиниринг

Разработка конструкции
Основа для работы — 3D-модель, оставшаяся от первой попытки обновить установку:
3D-модель, оставшаяся от первой попытки обновить установку:
Делаем предварительные рендеры — исключительно для того, чтобы оценить внешний вид, даже без некоторых деталей.
Дорабатываем конструкцию — заменяем компоненты. В частности, блок питания, мини-компьютер и дисплей будут новыми:
Новый сенсорный дисплей
Новый сенсорный дисплей
Одновременно разрабатываем дизайн интерфейса программного обеспечения:
Рабочий экран установки радиометрического контроля
Интерфейс программного обеспечения установки радиометрического контроля
Обновлённая 3D-модель:
Верхний модуль с креплением на стену:
Настенный блок для радиометрического контроля — только рук
Настенный блок для радиометрического контроля — только рук
Этап #3

Инжиниринг корпуса

Конструкторская документация
Разрабатываем комплект чертежей:
Один из чертежей установки радиометрического контроля
Один из чертежей установки радиометрического контроля
Наша работа окончена — всё готово для прототипирования и/или производства.
Этап #4

Производство

А вот и производство:
Подробно об установке радиометрической контрольной РЗБ-06 читайте на сайте производителя.
