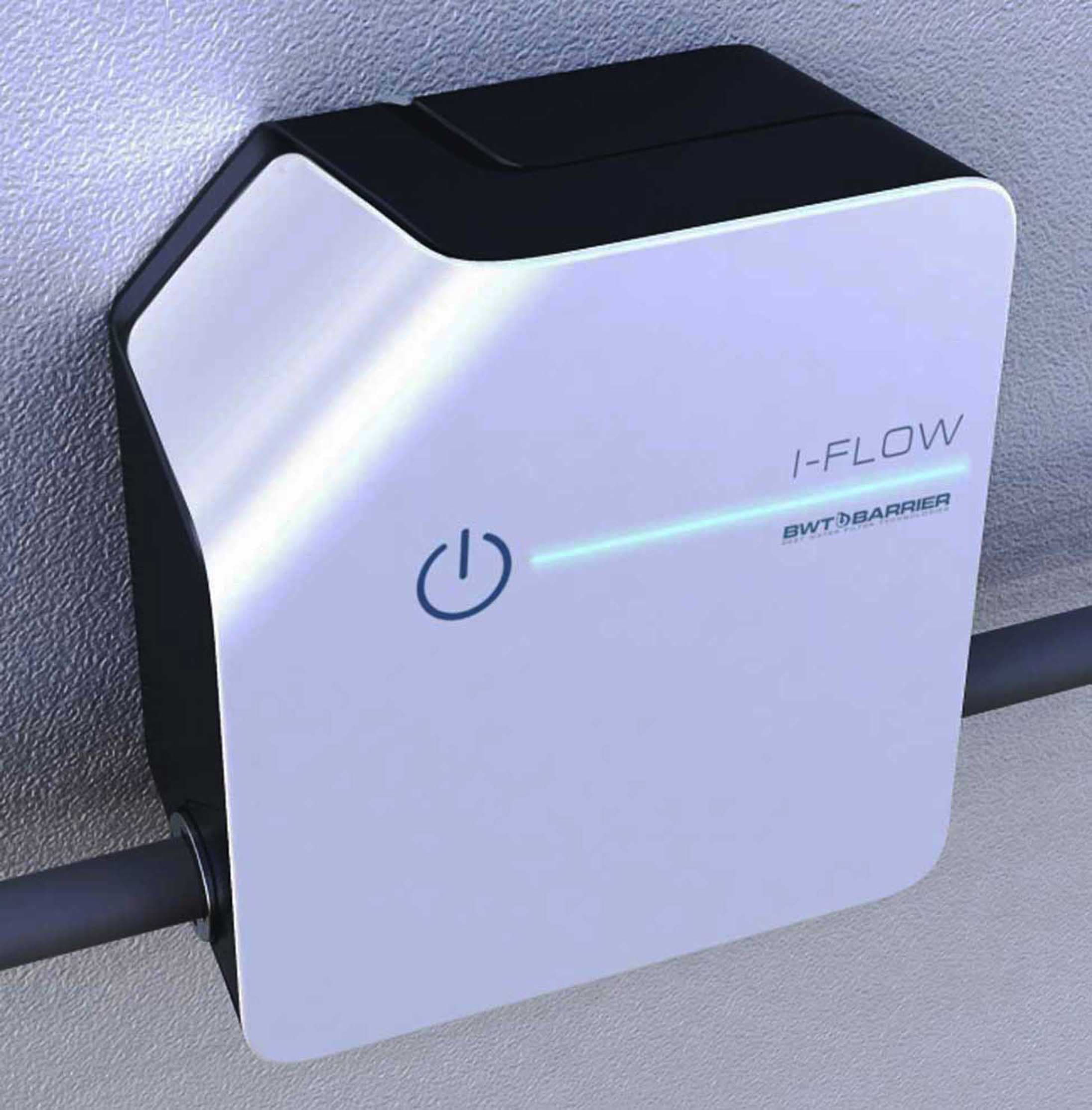

Зачем этой штуке дизайн, если она всю жизнь проведет под кухонной раковиной? Да чтобы покупатель её не только заметил, но и приобрел.
Большинство тех, у кого дома (ну, или в офисе) под раковиной с водопроводной водой стоит фильтр, забывают вовремя заменить картридж. Но есть выход — индикатор ресурса. Устанавливается после фильтра, перед краном чистой воды и измеряет количество воды, отфильтрованное каждой ступенью водоочистителя. Информация об остатке ресурса каждого фильтроэлемента через wi-fi передается в мобильное приложение, установленное на смартфоне. Тут захочешь забыть заменить картридж, а не получится. И, конечно, индикатору нужен корпус — не только для красоты, но и чтобы пользователь не вывернул руки и не сломал мозг, устанавливая устройство под раковиной. Займемся корпусом.
Задачи и решения
| Решенная проблема клиента | Нет промдизайнеров в штате, а дизайн нужен. |
Цель клиента | В сжатые сроки выпустить на рынок новое устройство, решающее проблему со своевременной заменой водопроводного фильтра и сделать для него премиум-дизайн чтобы оправдать стоимость устройства в глазах покупателя. |
| Что нужно сделать? Задачи | Устройство состоит из корпуса, платы управления с пружиной, датчика расхода воды и элементов питания (батареек). В корпусе есть батарейный отсек с отдельной крышкой. 1. Ограниченные габариты корпуса (не должны выходить за пределы фитингов). 2. «Начинку» менять нельзя. 3. Управление устройством с помощью сенсорной кнопки (с подсветкой); индикация работы. 4. Корпус должен состоять из минимума деталей, соединения — защёлки (все для сокращения времени производства и сборки). 5. Крепления для подвешивания на саморез — при этом сделать так, чтобы у висящего устройства свободно можно было заменить батареи (отсек АКБ открывался). 6. Без выступающих частей. 7. Минимальная стоимость материалов для производства (но не в ущерб качеству и внешнему виду). 8. Дизайн — с учетом последних трендов мировой индустрии, высокотехнологичный. |
| Решения и объем работ | Сложность: как заставить подсвечиваться сенсорную кнопку и полоску — индикатор нормальной работы прибора? Перебрали варианты и решили, что лучше всего сделать это через утоньшение корпуса. |
Этапы работ
1. Разработка технического задания
2. Промдизайн — чистовые и черновые эскизы
3. 3D-моделирование
4. Разработка графики для надписей
Сроки, цены, технологии
| Над проектом работали | Технический писатель, промдизайнер, 3D-моделлер, конструктор, руководитель проекта. |
| Технологии и материалы | Изготовление корпуса в серийном производстве — литье пластмасс под давлением. Нанесение надписей на корпусе — шелкография. |
| Ценовой диапазон разработки | Дизайн — $6 000 (по состоянию на декабрь 2023): эскизы+рендеры+макет. |
| Сроки | 8 месяцев от отмашки на разработку ТЗ до момента согласования с фабрикой конструкторской документации. |
| Тираж | Большой. |
Кому нужна эта разработка корпуса?
| Отрасль | Бытовая техника, электроника. |
| Пользователи | Все, кто использует проточные фильтры для воды. |
| Покупатели устройства | Пользователи фильтров и те, кто ищет этим пользователям подарок. |
