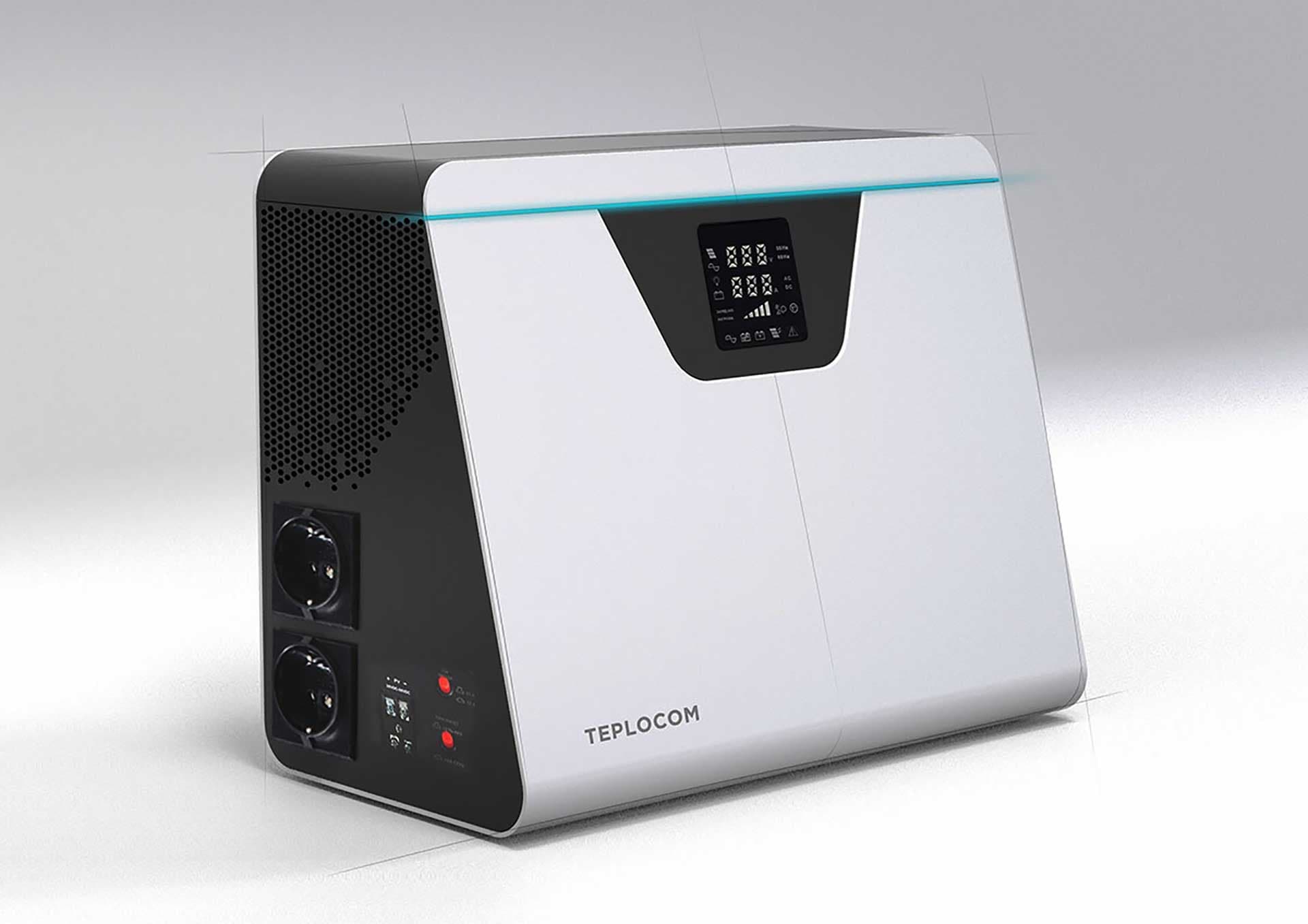

Источник бесперебойного питания для систем отопления

Концепт-дизайн корпуса для линейки ИБП. Весь проект поэтапно и в деталях
Этап #1

Постановка задачи

Новый дизайн разрабатывается сразу для нескольких моделей ИБП — некоторые из них на картинках ниже. Это настольные и настенные блоки питания с внутренними или внешними аккумуляторами. Корпус, естественно, в этом случае нужен универсальный, чтобы его можно было и повесить, и положить на стол. И ещё разместить аккумулятор или внутри корпуса, или снаружи.

Есть ограничение по материалу: корпуса будут металлическими, пластик здесь пока применять не будем (формы на данном этапе дорого и долго).

Допустимые технологии производства: металл можно гнуть, вальцевать, резать лазером — любые капризы, кроме штамповки.
Гибридный солнечный инвертор TEPLOCOM SOLAR-800, настенный корпус с внутренним аккумулятором
ИБП для котла отопления TEPLOCOM-250+, настольный корпус с внутренним аккумулятором
ИБП для котла отопления TEPLOCOM-600^ настольный корпус с внешним аккумулятором
Как обычно, смотрим, что предлагают другие производители.

Источники бесперебойного питания от конкурентов

Этап #2

Разработка дизайна корпуса

Эскизирование
Дизайн разрабатывается для линейки корпусов — что тут ещё сказать? Приступаем к работе.
В приоритете — вот эти шесть эскизов. Они и станут отправными точками в разработке дизайна:
Рисуем уже чистовики:
Для дальнейшей проработки берем вот эти два варианта. Они выглядят достойно и, самое главное, позволяют при необходимости масштабировать корпус по длине для установки разных аккумуляторов.
Варианты хороши, но у них есть и недостатки. Изгиб в верхней части корпуса на первом эскизе красив, ничего не скажешь. Но одновременно это потенциальный накопитель пыли и мусора. ИБП обычно устанавливают в котельных или на кухнях, а ни то, ни другое стерильными помещениями никак не назвать — грязи там всегда найдётся достаточно.

А если корпус, который на втором эскизе, повесить на стену ниже уровня глаз, то для того, что бы посмотреть на показания индикатора, придётся или наклониться, или вставать на колени.

Конечно, приятно, когда твоему прибору поклоняются в буквальном смысле. Но вряд ли кто-то из покупателей будет готов на такое.

Проблема со вторым корпусом решается просто — надо всего лишь перевернуть прибор на 180°.

Новые эскизы — перевернули второй вариант:
И заказчик выбирает вот этот вариант дизайна (заодно и индикатор переезжает в верхнюю часть корпуса):
Этап #3

Разработка дизайна корпуса

3D-моделирование
— Задача звучала примерно так: “Облагородить, а лучше создать совершенно новый дизайн наших источников бесперебойного питания. Надо все это многообразие, которое у нас есть, привести к единому знаменателю и так, чтобы его внешний вид не оскорбил чувство прекрасного." Надеюсь, что к знаменателю всё привели.

Ольга Смирнова
Руководитель проекта
