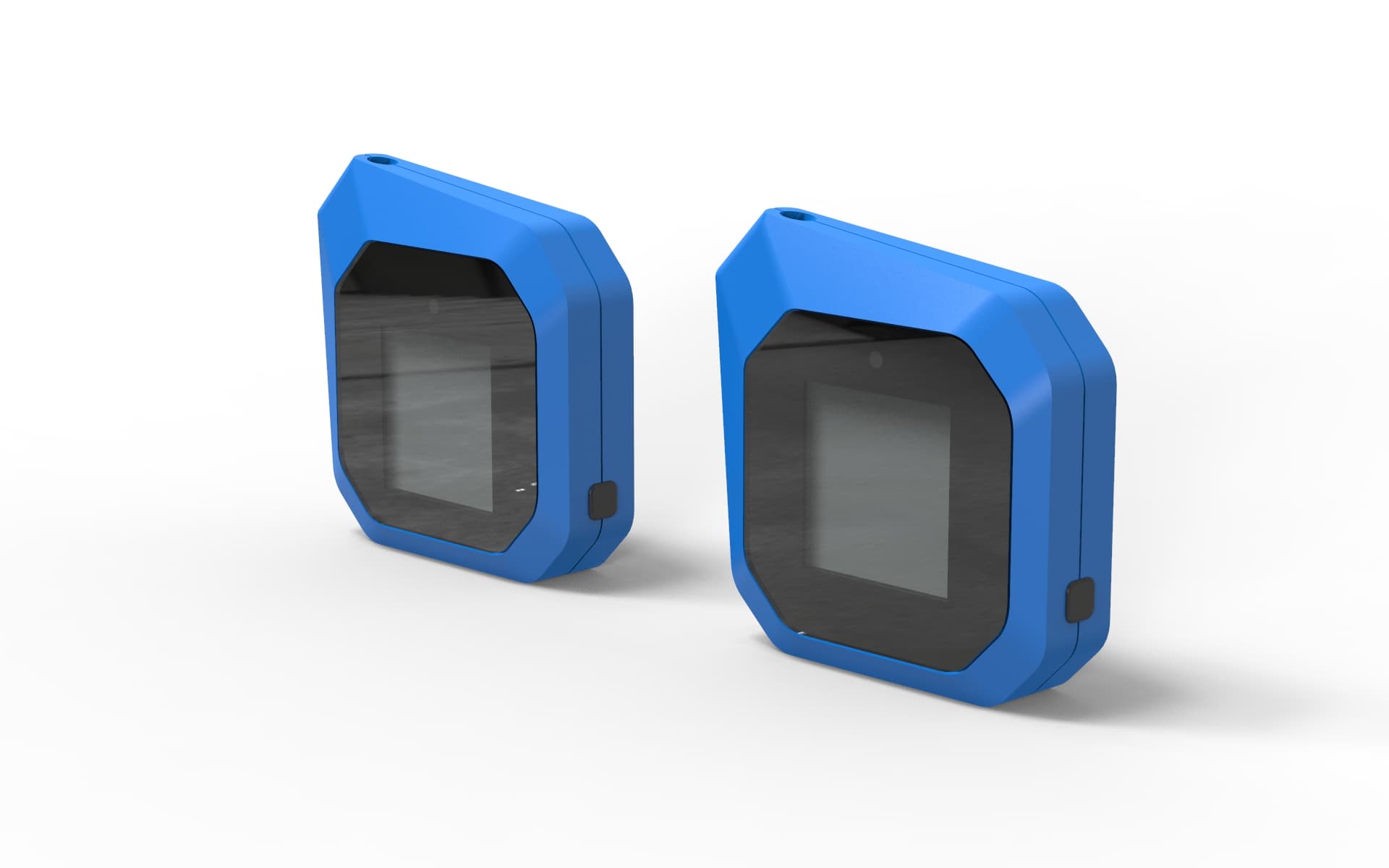

Индивидуальный дозиметр

Разработка дизайна и конструкции, прототипирование

Этап #1 Задача

Персональный дозиметр – вещь нужная. Особенно если он небольшой, удобный и красивый. Заказчик этого дозиметра указал в ТЗ, что прибор предназначен для сотрудников предприятий, где есть риск попасть под облучение рентгеновскими или гамма-лучами, но в действительности такой прибор в хозяйстве лишним не будет. Маленькие дозиметры компания уже давно и успешно выпускает, но та версия выглядит уж очень уставшей устаревшей.

Слева — старая модель дозиметра, справа — конкурент из США

Размеры нового корпуса — чем меньше, тем лучше. Да и вообще — как можно меньше.

Но даже у такого миниатюрного прибора должны быть подсветка экрана, подвес — петля или крючок, которые можно было бы закрепить на одежде, и очень хороший показатель пыле- и влагозащиты — iP68.

Состав корпуса: основание, верхняя крышка, антибликовое стекло (сапфировое или Gorilla Glass), плата управления, экран с подсветкой, светодиодный индикатор со световодом, разъем USB-C, кнопка управления и петля для крепления веревочки, чтобы носить с собой.

Внутренние компоненты дозиметра

У конкурентов дозиметры разные, но видно, что по габаритам производители стремятся сделать их поменьше. И скучный прямоугольник — самая распространенная форма.

Этап #2 Эскизирование

Рисуем что-то, на прямоугольник не похожее, нескучное, но и не слишком сложное: помним, что  с габаритами не размахнешься: прибор должен быть довольно маленьким.

Круглым будущий дозиметр вряд ли будет, но форма у него все равно получается не совсем стандартная:

Некоторые варианты кажутся слишком смелыми, но кто знает: вдруг при первом же взгляде на эскиз у заказчика загорятся глаза, и он выберет именно этот вариант, не считаясь со сложностью изготовления.

Вот и определились (относительно):

Этап #3 3D-моделирование

Делаем очень простые модели (несколько вариантов) — без деталей: кнопка пока условная, линия разъема — тоже:

Этап #4 Макетирование

Определиться определились, но на 3D-принтере напечатаем на всякий случай три варианта — посмотрим, что лучше в руку ляжет. Макеты отшлифованы:

Дозиметр (предварительно) будет таким. Но другого цвета – этот остался только на рендерах:

С правками, разумеется. Например, нужно хорошо вписать дисплей с подсветкой.

Печатаем макеты. Первые три – исключительно для проверки эргономики. Как определились, проработали толщины и напечатали еще один, “сборочный” макет, предназначенный для проверки, как вписывается в корпус начинка.

Нарисовались проблемы с подсветкой дисплея и кнопкой — последняя продавливается при сильном нажатии.

По подсветке выяснилось, что диоды в модели отличаются от диодов в образце. Мы скорректировали корпус, потому что это было быстрее, чем переделывать плату. — придется корректировать корпуса.

Еще макет:

Собрали все вместе – с начинкой. Увидели, что корпус очень тесный, надо увеличивать размеры, решать проблему с фиксацией аккумулятора.

Готово:

Этап #5 CAD-моделирование

Этап #6 Прототипирование

Выбираем цвет по каталогу, заказываем два комплекта прототипов корпуса из анодированного алюминия.

Рендер в выбранном цвете:

И реальность:

Сообщаем производителю прототипа, что цвет надо бы исправить. Один будет потемнее, другой — посветлее.

С подсветкой все хорошо (это прототип; дефекты впоследствии закроются):

Но с типовыми кнопками что-то не срасталось, поэтому пришлось моделировать свои (и заказывать их изготовление литьем в силикон). Заказали несколько кнопок разной жесткости, проверили.

Ура, одна подошла.

Тут и разработка тоже подошла – к финалу.

Рендеры в разных цветах:

И еще одно видео:
