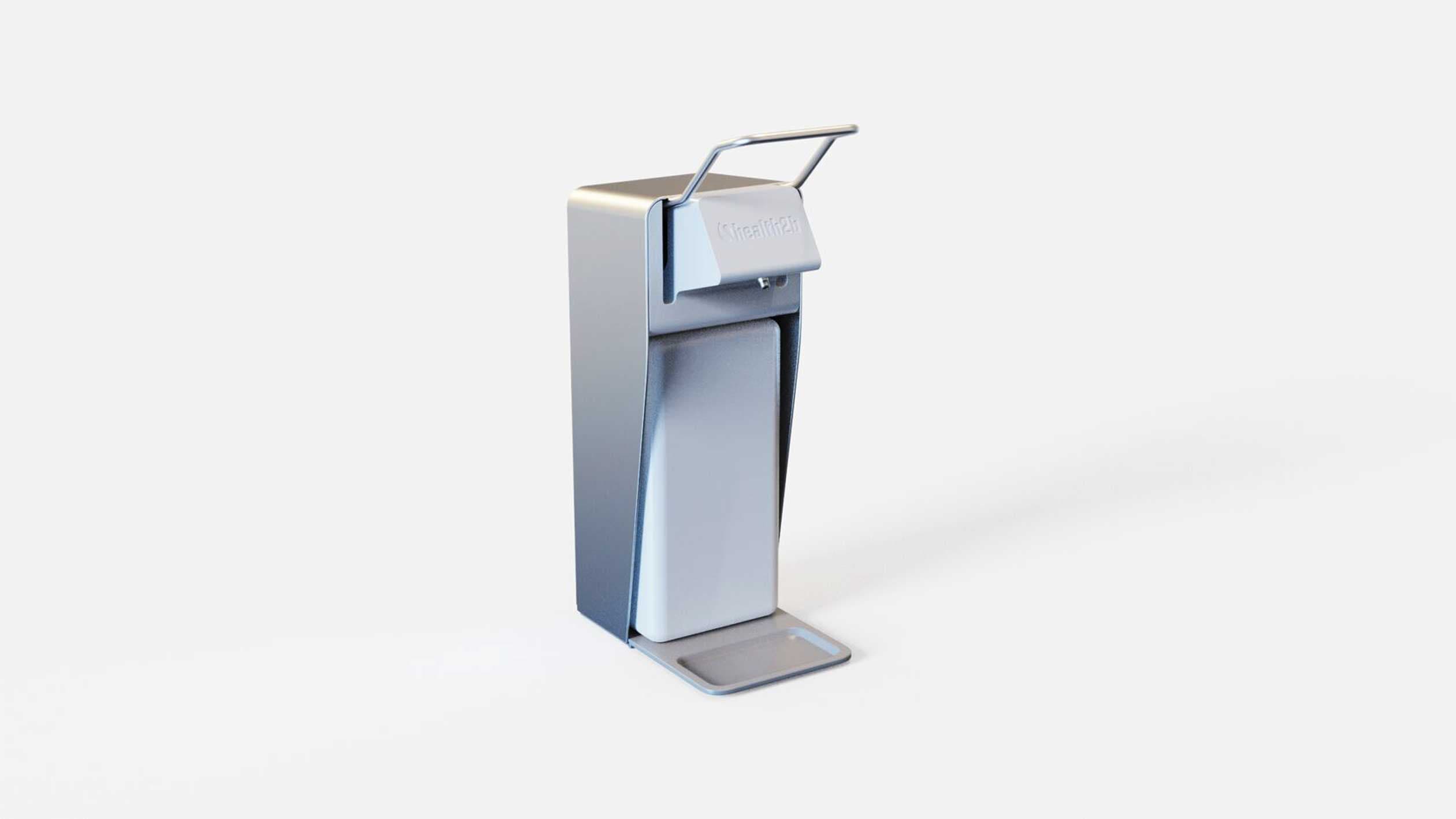

Диспенсер мыла и антисептиков
Дизайн и эргономика корпуса механического диспенсера
Этап #1 Постановка задачи
Нужно разработать механический диспенсер мыла и/или антисептиков. Такие ещё называют локтевыми: локтем нажимаешь на рычаг, подаётся порция мыла или биоцида, и всё — руки продезинфицированы или намылены.
Разумеется, не всё просто: в диспенсере, который хочет заказчик, должны быть учтены и «ликвидированы» недостатки аналогичных устройств. Последних много: например, некоторые диспенсеры нормально функционируют только с очень жидким мылом; крепления других не выдерживают никакой критики; сварочные швы в металлических корпусах непрочные; рычаги неудобны и ломаются; стандартные флаконы с жидкостями не подходят и так далее.
Выяснилось всё это благодаря анализу диспенсеров конкурентов.
Фронт работ такой:
- подготовить эскизный дизайн для диспенсеров разных параметров и типов;
- совместно с заказчиком определить оптимальные параметры и тип серийного образца (исходя из анализа);
- разработать конструкцию и КД — сразу после завершения разработки планируется запуск устройства в серийное производство.
Диспенсер состоит из полиэтиленовой помпы с уплотнителем и со съёмным шлангом (шлангов два типоразмера, в зависимости от вязкости жидкости); ручки-рычага, алюминиевого корпуса, полиэтиленовой бутыли для жидкости; носика помпы и его защиты, поддона для капель и съёмной панели, на которой размещена этикетка.
Монтаж диспенсера может осуществляться несколькими способами — на кронштейн-пластину или на двусторонний скотч (при креплении на стену) или на напольную опору.
Собираться корпус будет на заклёпки (но с возможностью замены клёпок на контактную сварку). На лицевых поверхностях не должно быть винтов, гаек и пр. Чтобы избежать скрипа во время использования (на продукцию конкурентов покупатели жаловались в том числе и из-за него), из конструкции следует исключить пары трения/скольжения металл-металл.
Задняя поверхность корпуса будет плоской — чтобы имелась возможность нанесения двусторонней клейкой ленты. И одновременно сзади нужны отверстия для крепления на шурупы.
Пожелание: конструкцию необходимо разработать так, чтобы из одной заготовки плоского листа можно было вырезать сразу заднюю, верхнюю и две боковых поверхности.
Ещё диспенсеры конкурентов:
Этап #2 Эскизирование
Рисуем первые эскизы. Требования к дизайну: технологичность, функциональность, минимализм. Поверхность гладкая, без шагрени, без внутренних углов и/или острых углов и кромок.
То есть по дизайну особо не разогнаться, тем более что форма ограничена технологией производства — гибкой металла.
По цветовой гамме: предпочтительны белый и стальной, строго без градиентов. И обязтельно место для лого производителя.
Черновики первого дизайнера:
Второго:
Чистовые эскизы:
Сложные варианты заказчику не понравились. Один вообще был отметён сразу: слишком похож на диспенсер конкурента.
Выбрали этот дизайн:
Но нужно взять верхний выступ из этого варианта:
И ещё много «но»:
1. нужно поработать с формой бокового скоса;
2. добавить сверху выступ под этикетку;
3. смоделировать все бутыли из ТЗ и показать диспенсер с ними.
Ок, работаем. Однако с носиком диспенсер начинает выглядеть немного странно — верхняя часть становится несколько тяжеловатой:
Чтобы реализовать выступ под логотип более изящно, нужно сделать крышку, закрывающую носик и механизм подачи жидкости, не металлической, а пластиковой.
А параллельно рассматриваем один из предыдущих вариантов. Корректируем этот вариант с учетом технологии производства и представляем, как это может выглядеть с выступом под логотип (ниже — две версии диспенсера с разными площадками под лого, узкой и широкой).
Заказчик уточняет требования к поддону для сбора капель: жёстко зафиксированный поддон будет мешать установке бутыли с жидкостью. Давайте сделаем поддон быстросъёмным, но хорошо закреплённым и состоящим из двух частей? И для бутыли нужен регулируемый подпор.
Прорабатываем поддон, предлагаем крепить его к задней стенке: элемент заходит как в паз и держится за заднюю стенку. Второй точкой его опоры будет перемычка, которая регулируется по высоте (для разных бутылей).
Поддон — ниже:
Заказчик настаивает, что во всех вариантах нужен скос площадки. Вот такой:
Он нужен не для красоты, а для наклейки с информацией о биоциде.
Правим модель. Дизайн становится всё приятнее, но чем дальше, тем острее понимание того, что в «металлическом» исполнении корпуса смотреться всё хорошо не будет.
Предлагаем клиенту сделать верхнюю часть полностью из пластика.
После обсуждения решаем, что вся лицевая панель и выступ под носик будут из пластика. Учитываем, что носик будет подвижным и немного изменит свое положение. А ещё подкорректируем скос стенок — чтобы поддон хорошо держался.
Правки идут полным ходом. Расширяем основание под бутыль других размеров, убираем заднюю стенку, оставляем верхнюю плоскость, но адаптируем её по высоте к размерам помпы и носика, которые прислал клиент.
Радиус гиба металла корпуса будет 5 мм (это грустно: сильно страдает дизайн. Но так хочет заказчик).
После серии очередных правок сильно увеличивается площадка с логотипом (увеличивается из-за того, что нужно закрыть выросший в размерах механизм диспенсера).
Рассматриваем финальный вариант и понимаем, что нужно закрывать щели.
Ждём окончательного утверждения дизайна. Всё то, что не решено, переходит на этап разработки конструкции.
Этап #3 3D-моделирование
Пробуем два варианта: с прямой и наклонной верхней плоскостью.
Прямая позволит сэкономить на производстве, а наклонная выглядит более динамично и больше нравится клиенту.
Версия с прямой верхней плоскостью:
С наклонной верхней плоскостью:
Выбираем ее. Также добавляется дополнительная деталь: вставка под маленькую бутыль, которая закрывает свободное место между бутылью и поддоном.
Этап #4 CAD-моделирование
По ходу разработки поборолись со звуком трения (шёл от пружин), внесли изменения в конструкцию узла с поддоном, определились с материалами.
Конструкторская модель:
Так, эскизная конструкция готова. Делаем рендеры: поменялось деление на детали.
Кроме того, клиент хочет выбрать материал боковой стенки. Выбор стоит между алюминием или сталью.
И всё-таки показываем несколько вариантов по цветам (хотя по условиям ТЗ используем только белый и оттенки серого. Но ТЗ — это не догма. А вдруг понравится что-то другое?)
Делаем рендеры с разным объёмом бутылей и ждём утверждения:
