Промдизайн столика с подсветкой

Как мы сделали дизайн и прототип, а потом организовали производство вспомогательного светодиодноrо
столика с управляемой подсветкой, предназначенного для проведения иммуноферментного анализа

Мы взяли задачу по разработке корпуса, поработали и отдали клиенту партию готовых корпусов. Клиент доволен: ведь мы еще и электронщиков для проекта подобрали.

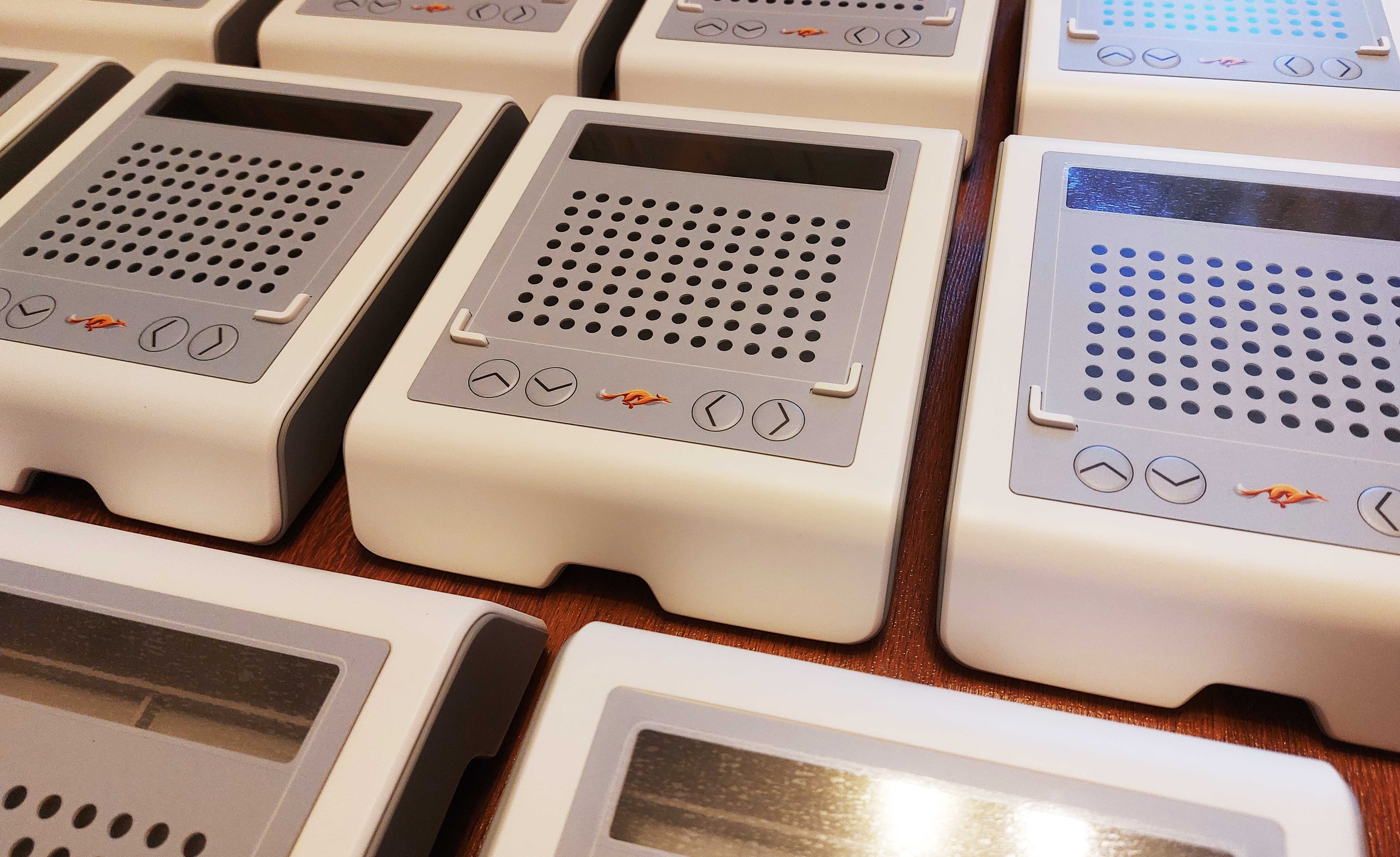

Корпус непростой — это специальный столик, который  используется в лабораториях при проведении исследований методом иммуноферментного анализа. Подсветка помогает лаборантам легко и быстро разложить реагенты и образцы в нужные лунки микропланшета, который находится на лицевой панели. Процесс управляется программно, а на дисплее столика отображаются названия реагентов и ID материалов.

Материал корпуса — двухкомпонентный полиуретан, электронная начинка — дисплей, плата управления, четыре кнопки, двухцветная светодиодная матрица (красный и зеленый светодиоды, которые вместе дают оранжевый оттенок). На задней панели — USB-разъем и разъем для блока питания.

Задачи и решения

Решенная проблема клиентаНужно разработать корпус устройства, есть образец подобного.
Цель клиента Сделать собственный прибор — «как этот, только лучше» — всего за полгода.
Что нужно сделать? Задачи1. Минимизировать габариты корпуса, уменьшить его толщину, изменить расположение кнопок управления.

2. Обеспечить возможность сцеплять несколько столиков в единое целое.

3. Выбрать наклон экрана с учетом возможности стыковки, хорошей видимости дисплея.

4. Надежная фиксация микропланшета с лунками и удобное его извлечение из корпуса.

5. IP53.  Поверхность должна допускать мытье дезинфицирующими растворами.

6. Герметичные кнопки управления.

7. Хорошая видимость и точное позиционирование подсветки в лунках независимо от цвета жидкости.

8. Светло-серый цвет.
Решения и объем работ1. Некоторые компоненты электроники были покупными, и влиять на них мы не могли. Проектировать корпус приходилось с учетом их монтажа, не забывая и про себестоимость последнего (а значит, нужно было совместить «правильный» монтаж и минимальное количество деталей).

2. «Побороли» засветку ярких светодиодов на соседние лунки. Для этого пришлось во время сборки красить колодцы. Да, в проекте получилось много ручного труда, но для небольшой партии это нормально и финансово оправдано.

3. Возможность сцепки столиков реализовали через закладные в основании.

Этапы работ

1. Разработка технического задания

2. Промдизайн — чистовые и черновые эскизы

3. 3D-моделирование

4. Разработка графики для надписей

5. Макетирование

6. Конструкторская документация

7. Прототипирование

8. Организация серийного производства

Сроки, цены, технологии

Над проектом работалиТехнический писатель, промдизайнер, графический дизайнер, 3D-моделлер, конструктор, руководитель проекта.
Технологии и материалы Производство корпуса: литье в силиконовые формы.
Пленочная клавиатура.
Ценовой диапазон разработки$8000-10000, учитывая изготовление прототипа и макетом (по состоянию на декабрь 2023).
Сроки6 месяцев от подписания договора до прототипа и 9 месяцев от договора до отгрузки партии серийных корпусов.
Тираж 50 единиц.


— В этом проекте была совместная разработка прибора: Формлаб отвечал за корпус, команда «РедБис» — за электронику. Но и команда заказчика нам сильно помогала на всех этапах. Это серьезно сократило сроки реализации проекта: мы очень быстро вышли на серийные изделия. Спасибо команде заказчика, ждем с новыми интересными задачами.

Евгений Аракас,
руководитель проекта

Кому нужна эта разработка корпуса?

ОтрасльЛаборатории, использующие иммуноферментный анализ.
ПользователиСотрудники лабораторий.
Покупатели устройстваСнабженцы учреждений, частные покупатели и госзакупщики.
