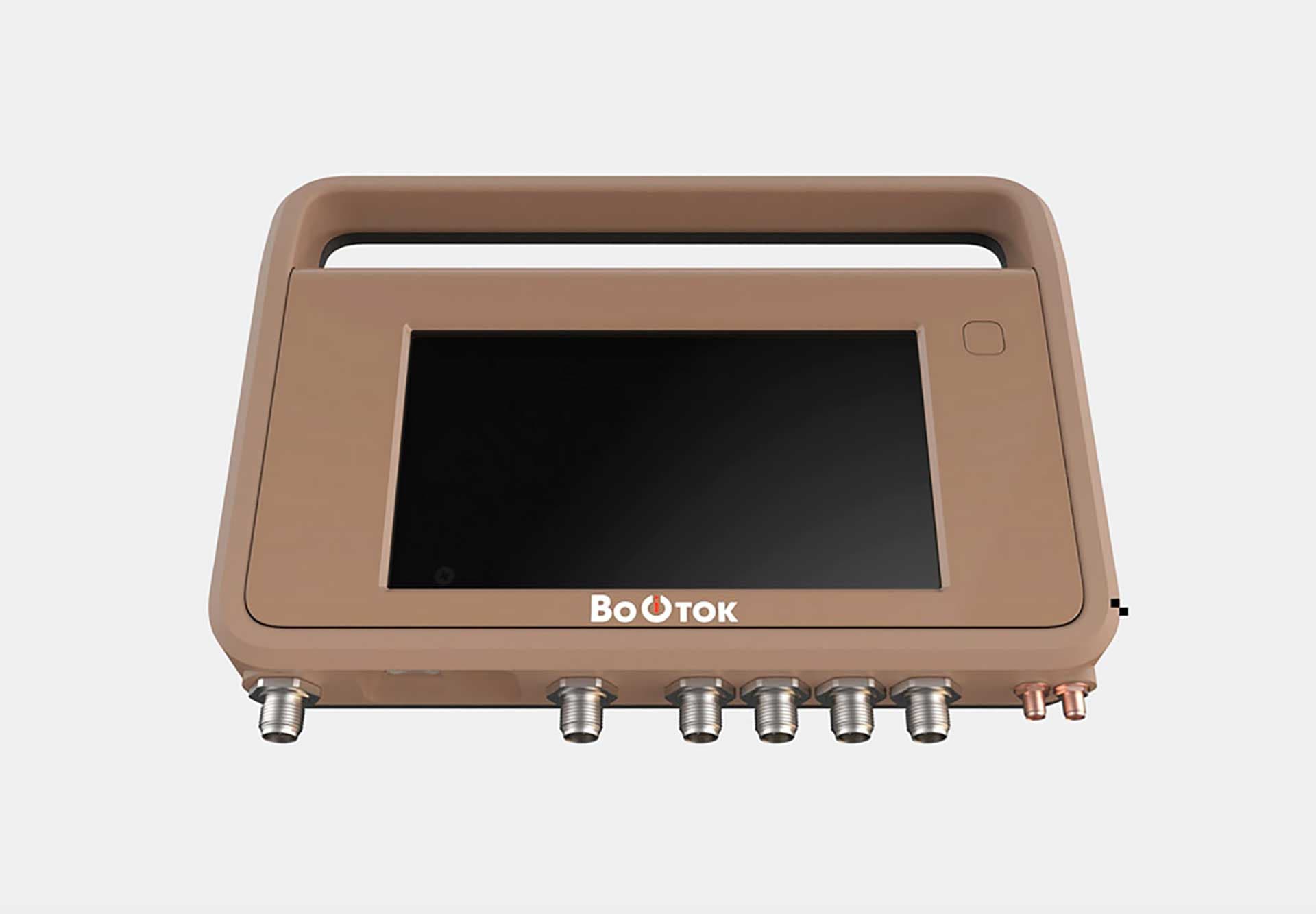

Расходомер «ВоСток»

Дизайн и эргономика расходомера сточных вод для безнапорных потоков

Этап #1 Постановка задачи

Разрабатываем корпус для серии расходомеров сточных вод для безнапорных потоков. Это приборы получают информацию с отдельных датчиков, обрабатывают, хранят отображают её.

В базовой комплектации корпус будет с ЖК-дисплеем (IP54), в защищённой — без, но с IP68.

Расходомер выглядит примерно так (модель другого производителя)

Прибор состоит из корпуса, платы, дисплея (в базовой версии; в защищённой вместо него будет просто пластик) и аккумулятора. Внешне он тоже прост: на лицевой стороне — дисплей (если есть в модификации) и кнопка включения/выключения; справа — USB-выход с заглушкой и разъём Ethernet (тоже с заглушкой); снизу — питание от сети два аналоговых и четыре дискретных выхода; сзади — выдвижной упор для установки на стол, крепление на стену через DIN-рейку и крышка аккумуляторного отсека.

Расходомер можно использовать как стационарно, так и носить с собой. Размеры платы управления и дисплея в процессе разработки дизайна изменять нельзя.

Поскольку прибор приходится часто носить с собой, есть особые требования к его эргономическим характеристикам: нужно сделать, чтобы расходомер было удобно держать в руках. Для этого можно заложить в конструкцию вставки из силикона или резины; не помешает и дополнительный ремешок. Нужно также предусмотреть защиту дисплея от брызг и грязи. Корпус должен быть разборным, поэтому соединения — винты.

Этап #2 Эскизирование

Поверхность корпуса — матовая, немаркая, один из оттенков синего цвета под запретом (потому что он напоминает о конкурентах). Ну, собственно, и всё.

Черновые эскизы:

Второй заход:

И финал:

Выбор, наконец, сделан:

Этап #3 3D-моделирование

Делаем рендеры — для того, чтобы заказчик смог выбрать цветовую схему прибора:

Предлагаем собственно цветовые схемы:

Этап #4 CAD-моделирование и конструкторская документация

Несмотря на то, что в ТЗ было оговорено, что габариты печатной платы изменять нельзя, в процессе разработки заказчик решил, что лучше их всё-таки увеличить, чтобы было удобно устанавливать в корпус. А все разъёмы можно двигать как влево, так и вправо: они присоединяются к плате проводами.

Пока вплотную работаем над одним вариантом корпуса из двух — с дисплеем, один корпус под IP54. Вариант без дисплея в дальнейшем будут проклеивать герметиком для достижения IP68 (планируется, чтобы прибор был способен отлежаться на глубине двух метров где-то с недельку и не потерять работоспособности). Да, именно столько: это реалии отечественной жилищно-коммунальной системы.

Кроме того, ТЗ снова меняется: заказчик отказывается от крышки, закрывающей дисплей. Вместо неё будет плёнка. Также не будет ни алюминиевой рамки, ни обрезинки по контуру. Обрезинивание заменят пластиком с разной текстурой поверхности. Словом, конструкцию нужно максимально упростить для удешевления производства.

Рендеры — корпус с дисплеем и без него:

Этап #5 Прототипирование

Модель корпуса расходомера, подготовленная для прототипирования:

Рендеры:

Сначала решили ограничиться одним прототипом: сделать только корпус с дисплеем:

Уточняем расцветку — рендеры:

Но потом заказчик передумал: два прототипа лучше, чем один.

Потребовалась ещё неделя для изготовления второй крышки. И вот прототип у нас, отправляем оба варианта корпуса заказчику.

Рендеры разъёмов:

Текстуры поверхностей:

Текстуры поверхностей корпуса расходомера
Взрыв-схема прибора

Прототип уехал к заказчику. Тот собрал свои замечания (слишком длинные винты рамки экрана, не очень хорошо «садится» плата, выемки на рамке не совпадают со шлейфом дисплея), а затем расходомер вернулся к нам — для анализа и внесения правок в конструкцию.

Рассмотрели прототип со всех сторон, определили, что нужно изменить, внесли изменения в конструкцию, отправили весь комплект техдокументации заказчику.

Теперь корпус расходомера готов к производству.

— В этом проекте за счёт за счет оптимизации конструкции корпуса нам удалось обеспечить минимальную себестоимость его производства. И всё это — не в ущерб дизайну.

Ольга Смирнова,
руководитель проекта
