Этап #1 Задача
Делаем дизайн новой модели док-станции для расширения количества разъемов ноутбука.
Состав док-станции простой: корпус из металла (или металла с пластиком) и платы с компонентами и разъёмами. Разъёмов будет 6: два USB-A, два USB-C, один HDMI и один — LAN.
Поскольку температура внутри док-станции во время работы будет достигать +80 ºС, корпус должен обеспечивать отвод тепла от платы через термопрокладку. Сложные технологии производства не приветствуются — нужно «заточить» все под типовые. Это учитывается уже на этапе дизайна.
Корпуса док-станций других производителей выглядят так:
Этап #2 Эскизирование
Дизайн и эргономика на первом месте, ведь док-станция постоянно находится на виду: ее будут касаться, выкладывать рядом с ноутбуком и носить с собой.
Цвет корпуса жестко установлен техзаданием: черный (но цветные элементы допускаются). Поверхность — гладкая, но возможны и мелкие текстуры. На корпусе обязательны нанесение логотипа производителя и обозначение разъемов.
Черновики-концепты (пока рисуем пластиковые корпуса — под технологию литья под давлением). Формы — простые, но есть цветные полосы. Технологии для нанесения полос могут быть разными — это шелкография, полоска как отдельный элемент, фактурная пленка. Можно сделать из полосы не декоративный элемент, а функциональный — например, световой индикатор.
Прикидываем форму и сразу же сами ее оцениваем:
Предварительный отбор сделали «на болванках». Вот результат:
Похоже, обойдемся без полосок.
Заведомо сложные в производстве варианты отметаются, равно как и версии с острыми углами. Что остается?
Вот это (но с доработками):
Этап #3 3D-моделирование
Более проработанная дизайнерская модель:
Тестируем разные способы нанесения логотипа на крышку корпуса. Наш подрядчик изготовил несколько вариантов крышки с нанесенным на нее логотипом и передал клиенту образцы на выставке в Китае. Получилось ощутимо сэкономить время на логистике и заодно познакомить нашего заказчика с потенциальным производством.
Первый вариант:
Второй:
И третий:
Все варианты — с косяками, но так мы пробовали технологии. Они и для завода были в новинку.
А сначала была мегаидея: черная никелевая наклейка «ГРАВИТОН» «погружается» в буквы, выфрезерованные на корпусе. Вроде бы все получилось, но... завод не взялся такое проделать в «серии». В итоге остановились на нанесение надписи шелкографией.

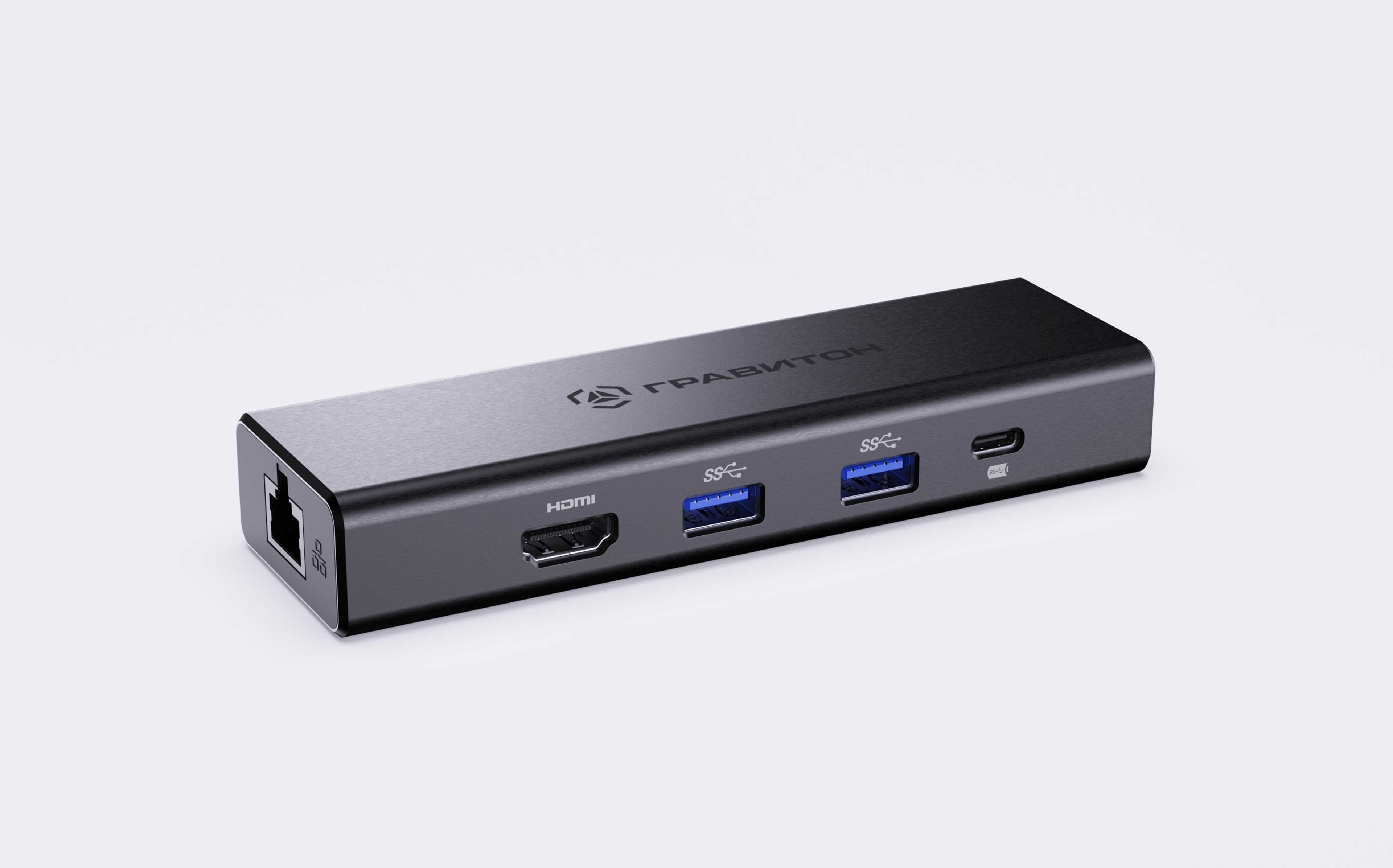

Рендеры:
