Этап #1 Постановка задачи
Очередной заказ для Формлаба: разработать дизайн и эргономику антенны для предотвращения краж в магазинах, а после — изготовить её прототип.
Отлично. Шанс, что мы будем постоянно видеть результат своих трудов в работе, довольно высок. Это стимулирует (если каждый раз при виде такой антенны в магазине испытывать чувство глубокого стыда — простите, мы так не договаривались). Стоит отметить также и то, что разработки заказчика нацелены не столько на российский рынок, сколько на зарубежный.
Анализируем обстановку. Большинство конкурентов дизайн не меняет годами. Тоже хорошо: если остальные внешнему виду устройства внимания не уделяют, а вы — да, то есть все шансы, что из всего одинакового по функционалу покупатель выберет самое красивое.
Антенна для предотвращения краж в магазинах состоит из пластикового или алюминиевого корпуса (какого конкретно — определим в процессе разработки); непосредственно антенны — двух контуров проводов с двумя и тремя петлями, — а также короба для установки электроники и крепления обвеса, световой сигнализации и блока электроники.
Одна стойка антенны — это передатчик, который сканирует товар на наличие противокражных меток, другая — приёмник. Если сканер засекает метку, то приёмник поднимает шум и включает световую сигнализацию.
Поскольку сканирование осуществляется с помощью радиочастоты, то детали корпуса должны быть сделаны из радиопрозрачных материалов (но и алюминий тоже разрешён). Конструкция нужна антивандальная, прочная, разборная (всё это относится и к коробу). Для последнего установлены минимальные размеры, в нём должны быть отверстия для выхода звука из динамика.
Этап #2 Эскизирование
Требования к дизайну: исполнение в одном цвете, дизайн должен выглядеть достойно и изящно, но чтобы при этом антенна не бросалась в глаза. Взаимоисключающие требования или нет?
Ну, посмотрим. Над проектом работают два дизайнера. Впереди — три попытки найти внешний вид антенны. Но, разумеется, мы об этом даже не подозреваем.
А ниже — самые первые варианты дизайна.
Красиво?
Ну да. А как решение задачи — не подойдёт. Потому что дизайн, как уже было сказано, должен быть ненавязчивым: «рамки» есть, но в то же время как будто их нет.
Плюс такое количество пластика — перебор: со временем он желтеет, начинает собирать пыль и после всего этого выглядит, мягко говоря, не очень.
Поступили новые требования от заказчика: нужен ещё один вариант антенны. Отличительная особенность новой версии — возможность вставки в секции пластика с 3D-изображением. Оптимальной была бы универсальная конструкция, чтобы при желании секции можно было использовать как с 3D-вставками, так и без.
А вот и принятый заказчиком предварительный вариант дизайна. Дополнительные требования: верхний фонарь сигнализации должен быть монолитным; добиться минимально допустимой толщины корпуса антенны (при том, что внутри вертикальных профилей проходят три провода сечением 3 мм каждый), закрыть вторую снизу секцию несъёмной панелью. Последнее — это так называемая «защита от детей», которые могут принять антенну за эдакую лестницу и попытаться по ней залезть повыше.
Этап #3 3D-моделирование
Принцип крепления съёмных панелей — защёлки из алюминиевого профиля. Конструкция должна обеспечивать монтаж и демонтаж панелей с одной стороны (если, например, система стоит вплотную или почти вплотную к стене).
«Мигалка» (световая сигнализация) в процессе моделирования изменилась:
И кожух для электроники (рабочее название — «футер») — тоже:
А потом — ещё раз изменился:
И опять варианты футера:
Придумали, как сделать универсальную конструкцию антенны: панели с картинками должны сниматься с помощью кнопки, расположенной в верхней части антенны: нажимаешь кнопку, освобождается защёлка, которая держит панели, верхняя часть профиля отделяется от корпуса. Теперь панели можно вытащить и поставить новые (или не ставить). Для того, чтобы закрыть антенну, профиль возвращаем на место и защёлкиваем его с небольшим усилием.
Но детально спроектировать этот механизм всё-таки лучше на стадии конструкторской разработки, а не дизайнерской модели. Тем более что впереди ещё много изменений.
Этап #4 CAD-моделирование
Футер и светодиодный модуль будут сделаны из пластмассы, боковые вертикальные стойки — из алюминиевого профиля, поперечные перекладины — из алюминиевых трубок. А от рекламных панелей и, соответственно, защёлок заказчик подумал и решил вообще отказаться. Конструкцию нужно максимально упростить.
Зато футер переделываем — в который раз.
Алюминиевый профиль антенны будет анодированным, стенки футера — из листового металла под покраску, а материал его крышки — чёрный матовый и глянцевый пластик. Но главное — размеры профиля уменьшились до 20 мм. Напомним, внутри расположены провода антенны.
Этап #5 Конструкторская документация
Этап #6 Прототипирование
Заказываем прототипы пластиковых деталей.
Вы полагаете, что цвет и прозрачность крышки блока световой сигнализации — это мелочь? Ничего подобного. Нужно и цвет правильно подобрать, и прозрачность.
Собираем прототип.
Заказчик рассмотрел прототип и принял решение уменьшить размеры футера Конструкцию изменили, заодно подкорректировали дизайн.
Нас попросили прикинуть возможность изготовления профилей антенны в двух вариантах: первый — из алюминия, второй — из карбона. Просчитали, но стоимость карбоновой антенны оказалась не такой уж доступной для широкой публики.

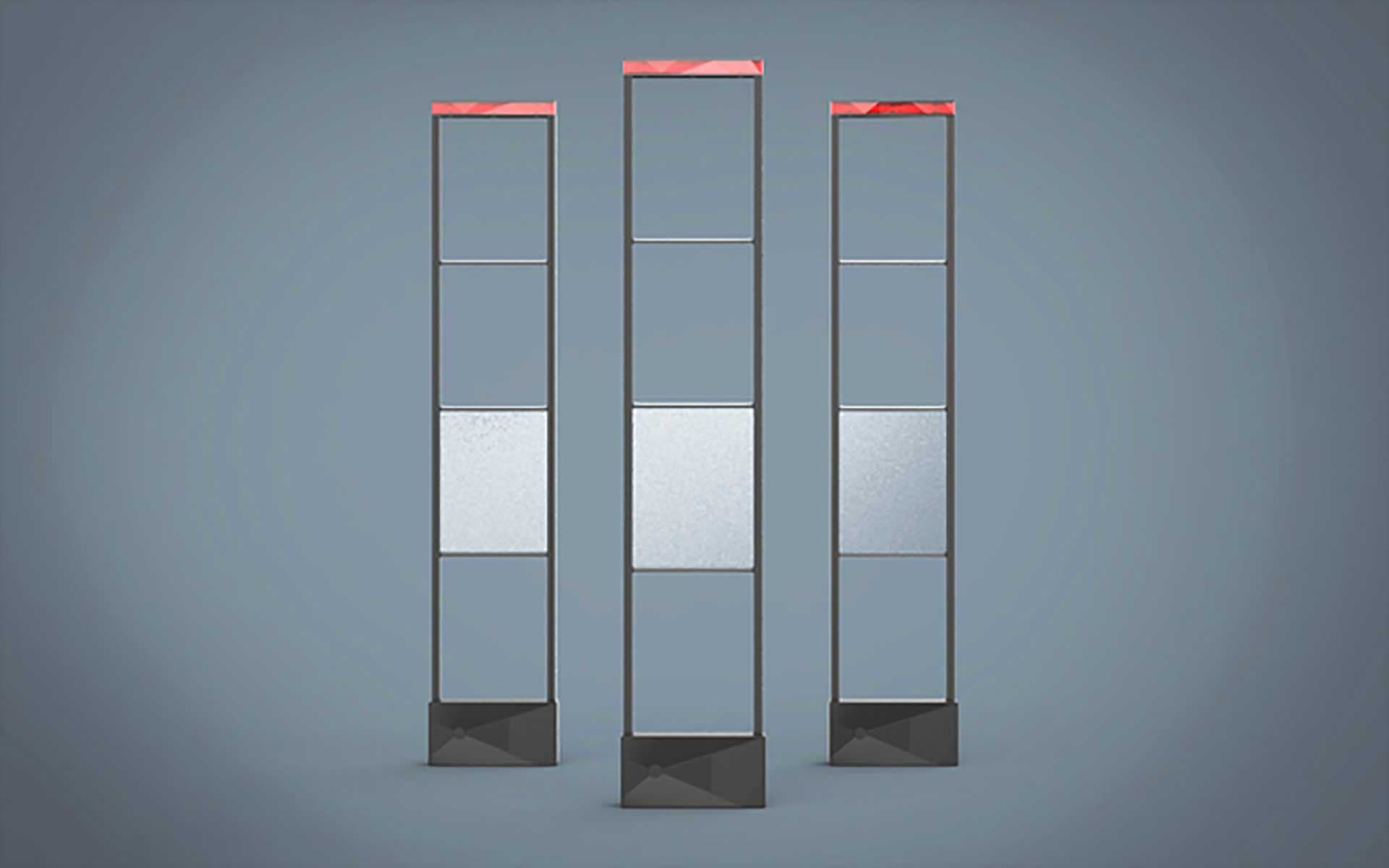

Итог работ — рендер:
И фото элементов реальной антенны:
— Заказчик этого проекта, компания «Элемент Стор», работает на рынке удивительных устройств: охранных систем для предотвращения магазинных краж. Удивительных потому, что в таких устройствах совмещены крайне важный функционал — антенны берегут магазины от воров — и стильный внешний вид.
А если совсем серьёзно, то это были очень сложный проект и очень непростой заказчик. Но, несмотря на это, мы готовы повторить что-то подобное: наверное, впервые продукт такого рода был полностью разработан в России. Эти антенны могут на равных конкурировать с зарубежными аналогами.
Андрей Востриков,
руководитель
ФОРМЛАБ, специалисты по корпусам
