Водогрейный котел

Дизайн новой модели водогрейного котла. Эскизирование, 3D-моделирование

Этап #1 Постановка задачи

Это масштабный проект в буквальном смысле: водогрейный котёл, над дизайном которого будем работать, предназначен для отопления и ГВС жилищно-коммунальных и промышленных объектов. Теплопроизводительность таких котлов, работающих на природном газе или дизтопливе, — от 0,25 до 69,8 МВт.

Ну и размеры у них соответствуют мощности.

Водогрейный котел для отопления и ГВС на трале во время перевозки, реальные габариты котла до редизайна.
Реальные размеры водогрейного котла

Вообще производитель планирует выпустить линейку новых котлов, но сейчас мы работаем над дизайном только одного котла — КВ-ГМ-23,26-150.

Котел состоит из топочной и конвективной камеры, объединённых в корпусе, опорной рамы, газохода, шибера и элемента, который называется «переход с квадрата на круг». На боковых стенках расположены лазы в обе камеры, оборудованные съемной крышкой.

На будущее нужно знать, что котлы могут быть одноходовыми (удаление уходящих газов происходит сразу — через конвективную камеру) и трёхходовыми: газы разворачиваются в топочной камере, проходят через фестон (пучок труб) в конвективную и только потом удаляются из котла.

Водогрейный котел, 3D-модель в четырех проекциях: вид спереди, сбоку, сверху и в изометрии до редизайна.
Модель водогрейного котла

Топочная и конвективная камеры экранированы состоящими из труб мембранными панелями. Форма трубной системы — параллелепипед; её нельзя изменять. Габариты также «неприкосновенны».

Но можно придумать другую раму.

Традиционно рассматриваем и оцениваем продукцию конкурентов:

  • Водогрейный котел конкурента с открытой дверцей топочной камеры на опорной раме, анализ аналогов.
  • Водогрейный котел Lamborghini Calorclima с цилиндрическим корпусом, анализ продукции конкурентов.
  • Водогрейный котел Protherm с цилиндрическим корпусом и фронтальной плитой горелки, анализ продукции конкурентов.
  • Водогрейный котел Arcus с цилиндрическим корпусом на опорной раме, анализ продукции конкурентов.
  • Водогрейный котел Viessmann на опорной раме с фронтальной дверцей топки, анализ продукции конкурентов.
  • Водогрейный котел Bosch с установленной горелкой на красной опорной раме, анализ продукции конкурентов.
  • Водогрейный котел конкурента в прямоугольном корпусе с навесной горелкой, анализ аналогов.
  • Водогрейный котел ICI Caldaie с трубопроводами поверх корпуса, анализ продукции конкурентов.
  • Водогрейный котел конкурента с оранжевыми торцевыми крышками на опорной раме, анализ аналогов.
  • Водогрейный котел конкурента с красным цилиндрическим корпусом и навесной горелкой, анализ аналогов.
  • Водогрейный котел ICI Caldaie с распашной фронтальной дверцей и манометрами, анализ продукции конкурентов.

Этап #2 Эскизирование

От внешнего вида нынешних котлов потребитель не в восторге. Неудивительно. Попробуем сделать внешность котла менее депрессивной (соблюдая требования бренд-бука заказчика). Эксперименты проводим над одноходовым котлом, работающим на природном газе.

  • Водогрейный котел КВ-ГМ-23,26-150, концепт корпуса с красным фронтальным блоком газохода и гладкими серыми панелями.
  • Водогрейный котел КВ-ГМ-23,26-150, концепт корпуса с белыми рифлеными боковыми панелями в красной окантовке.
  • Водогрейный котел КВ-ГМ-23,26-150, концепт корпуса с красными рифлеными стенками и белой крышей.
  • Водогрейный котел КВ-ГМ-23,26-150, концепт корпуса с белыми рифлеными панелями в черной рамке и красным верхом.
  • Водогрейный котел КВ-ГМ-23,26-150, концепт корпуса с чередующимися красными, черными и серыми секциями обшивки.
  • Водогрейный котел КВ-ГМ-23,26-150, концепт корпуса с красной рифленой обшивкой и серебристым фронтальным блоком.

Дизайн утверждают, появляется основа для дальнейшей работы:

Водогрейный котел КВ-ГМ-23,26-150 Eco Spectrum, утвержденный концепт дизайна корпуса для одноходового газового котла.

Этап #3 3D-моделирование

Технологии производства — резка, гибка, обработка конструкционной стали.

  • Водогрейный котел Eco Spectrum, 3D-модель корпуса из конструкционной стали, вид сбоку с патрубком и узлом подключения.
  • Водогрейный котел Eco Spectrum, 3D-модель корпуса из гнутой листовой стали, вид с другой стороны с вентиляционной решеткой.
  • Водогрейный котел Eco Spectrum, 3D-модель стального корпуса, вид сверху на конический переход и патрубок.

В завершение работ — рендеры:

  • Водогрейный котел Eco Spectrum, визуализация 3D-модели стального корпуса без логотипа, вид сбоку.
  • Водогрейный котел Eco Spectrum, визуализация 3D-модели, вид с торца на патрубок и красную переднюю часть корпуса.

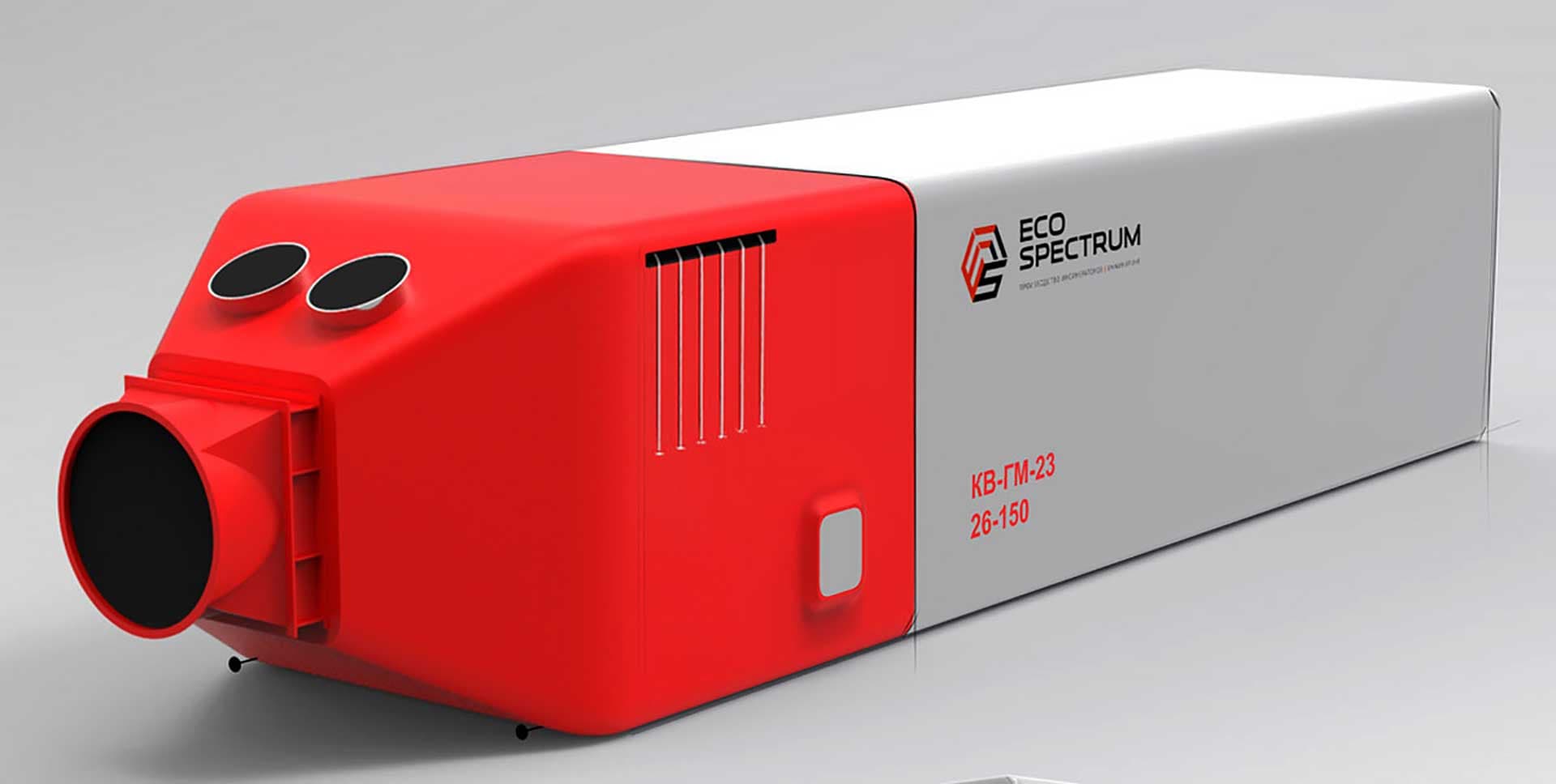

  • Водогрейный котел Eco Spectrum, визуализация 3D-модели в ракурсе три четверти с патрубком и маркировкой модели на корпусе.
  • Водогрейный котел Eco Spectrum, визуализация 3D-модели корпуса из конструкционной стали, вид сбоку с маркировкой модели.
  • Водогрейный котел Eco Spectrum, визуализация 3D-модели в ракурсе со стороны узла подключения, с маркировкой модели.
  • Водогрейный котел Eco Spectrum, визуализация 3D-модели, вид с заднего торца на узел подключения.
  • Водогрейный котел Eco Spectrum, визуализация 3D-модели в ракурсе три четверти со стороны патрубка, вариант с логотипом без маркировки.
  • Водогрейный котел Eco Spectrum, визуализация 3D-модели стального корпуса, вид сбоку, вариант с логотипом без маркировки.
  • Водогрейный котел Eco Spectrum, визуализация 3D-модели со стороны узла подключения, вариант с логотипом без маркировки.
  • Водогрейный котел Eco Spectrum, визуализация 3D-модели, задний торец стального корпуса с узлом подключения крупным планом.
  • Водогрейный котел Eco Spectrum, визуализация 3D-модели с логотипом на корпусе, вид сбоку со стороны патрубка.
  • Водогрейный котел Eco Spectrum, визуализация 3D-модели, передний торец корпуса с патрубком крупным планом.
